Настоящее руководство по эксплуатации распростр аняется на Контроллеры мониторинга и управления серии SNR-ERS20xx (далее – Контроллер).
Руководство по эксплуатации содержит описание Контроллера, его технические характеристики, указания по подготовке к работе, описание пользовательской периферии, а также условия эксплуатации и хранения.
Основные функциональные характеристики программного обеспечения Контроллера указаны в руководстве пользователя.
Обозначения и сокращения
В настоящем Руководстве применяются следующие обозначения и сокращения:
| Сокращение | Расшифровка |
|---|---|
| AUX | (Auxiliary) — вспомогательный источник питания |
| AI | Analog Input — аналоговый вход Контроллера |
| AWG | American Wire Gauge — американская система размера диаметра жил проводов |
| DAC | Digital-to-Analog Converter — устройство, преобразующее цифровой сигнал в аналоговый. Применительно к Контроллеру — аналоговый выход |
| DIO | Digital Input/Output — программно-определяемые порты ввода/вывода Контроллера |
| DI | Digital Input — программно-определяемый вход Контроллера |
| DO | Digital Output — программно-определяемый выход Контроллера |
| GSM | Global System for Mobile Communications — глобальный стандарт цифровой мобильной сотовой связи |
| HTTP | Hypertext Transfer Protocol — протокол прикладного уровня, который используется для передачи данных в сети Интернет |
| IEEE 802.3at | Международный стандарт, описывающий технологию PoE |
| LTE | Long-Term Evolution — стандарт беспроводной высокоскоростной передачи данных для мобильных телефонов и других устройств, работающих с данными |
| MQTT | Message Queuing Telemetry Transport — компактный и открытый протокол обмена данными, разработанный для передачи телеметрических данных между устройствами с низким уровнем производительности и ограниченными ресурсами |
| Master/slave | (Ведущий/ведомый) — модель взаимодействия в телекоммуникационных и информационных системах, в которой одно главное устройство (ведущее) осуществляет одностороннее управление подчинённым (ведомым) устройством или их группой |
| NO/NC (Н.Р./Н.З.) | Normally Open/Normally Closed (нормально-разомкнутый/нормально-замкнутый) — контакты, находящиеся в разомкнутом/замкнутом состоянии при нормальных условиях. Применительно к реле нормальным считается условие, когда на катушку не подаётся ток |
| Open Drain (открытый сток) | Тип выхода порта ввода-вывода, который может либо подтянуть линию к земле (логический «0»), либо переключить её в высокоимпедансное состояние (отключиться). Такой выход не может сам создавать высокий уровень (логическую «1») — для этого требуется внешняя подтяжка к питанию через резистор |
| PoE | Power over Ethernet — технология, позволяющая передавать удалённому устройству элек трическую энергию вместе с данными через стандартную витую пару в сети Ethernet |
| Pull-up | (Подтяжка) — цифровой вход контроллера, который через резистор подключён к источнику питания (+3,3 В, +5 В). Это нужно для чёткого определения логического уровня сигнала, когда внешний источник отключён |
| PWR5, PWR12 | Power 5 V/12 V — программно-управляемые выходы питания внешних устройств |
| SNMP | Simple Network Management Protocol — протокол прикладного уровня для удалённого управления и мониторинга сетевыми устройствами |
| SPDT | Single Pole, Double Throw — реле с одним общим контактом, который в зависимости от положения реле замыкается либо с одним, либо с другим из двух выходных контактов, обеспечивая переключение электрической цепи между двумя направлениями (линиями) |
| UTP | Unshielded Twisted Pair — неэкранированная витая пара; вид кабеля связи, представляющего собой одну или несколько пар изолированных проводников, скрученных между собой |
| WEB-интерфейс | Набор инструментов на странице браузера, с помощью которых пользователь взаимодействует с сайтом, программой или приложением |
| ИБП | Источник бесперебойного питания |
| Сухой контакт | Сигнальный термин в области промышленной автоматики и сигнализации, обозначающий дискретный выходной сигнал прибора. Слово «сухой» означает, что на клеммах сухого контакта нет никакого напряжения, если клеммы не подключены к другому оборудованию. Сухие контакты удобны тем, что не имеют подключения к питанию и любой цепи, при этом не важен род тока и величина напряжения |
| Токовая петля | Метод передачи данных в промышленной автоматизации, где информация кодируется не напряжением, а силой тока в замкнутой цепи. Самый распространённый стандарт — 4–20 мА, где 4 мА соответствует минимальному значению сигнала, а 20 мА — максимальному |
1 Описание и работа
1.1 Назначение изделия
Контроллеры серии SNR-ERS20xx предназначены для удалённого контроля и управления внешними устройствами, сбора данных с цифровых, аналоговых и дискретных датчиков, обработки полученной информации и передачи её на вышестоящие уровни систем управления, в том числе по GSM каналу связи.
Областями применения устройства являются автоматизированные системы сбора и передачи информации, диспетчерского управления на объектах предприятий: электросвязи, электроэнергетики, нефтегазодобывающей промышленности, операторов связи, а также на предприятиях других отраслей промышленности.
Настройка и конфигурирование устройства осуществляется при помощи встроенного WEB-интерфейса. Удалённое управление устройством и контроль за состоянием наблюдаемых параметров осуществляется посредством протоколов HTTP и SNMP.
ВНИМАНИЕ! Производитель вправе изменять конструкцию устройства без уведомления эксплуатирующих предприятий.
1.2 Технические характеристики
Основные технические характеристики Контроллеров представленыв таблице 1.1. Технические характеристики Контроллеров SNR-ERS200x и SNR-ERS201x идентичны и различаются только наличием дополнительного канала связи GSM у версий SNR-ERS201x.
Таблица 1.1 – Основные технические характеристики
| Раздел | Параметр | Значение |
|---|---|---|
| Питание | Номинальное напряжение питания по каналу PoE (основной), Uосн. ном. | Active PoE в соответствии с IEEE 802.3at (class 4); Passive PoE с напряжением источника от 36 до 57 В |
| Питание | Номинальное напряжение питания по каналу AUX (дополнительный), Uдоп. ном. | 12 В |
| Питание | Диапазон допустимых напряжений питания по каналу AUX, Uдоп. | 11–15 В |
| Питание | Собственное потребление мощности | Не более 8 Вт |
| Питание | Максимальная допустимая потребляемая мощность (собственная и внешней нагрузки) | Не более 24 Вт |
| Подключаемые интерфейсы, шт. | Ethernet 10/100 BASE-T (RJ-45) | 1 |
| Подключаемые интерфейсы, шт. | 1-Wire (RJ-12) | 1 |
| Подключаемые интерфейсы, шт. | DIO (программно управляемый вход/выход) | 5 |
| Подключаемые интерфейсы, шт. | PWR5 (программно управляемые выходы питания для внешних устройств), Uном. = 5 В; Uмакс. = 5 В; Iмакс. = 0,3 А | 1 |
| Подключаемые интерфейсы, шт. | PWR12 (программно управляемые выходы питания для внешних устройств), Uном. = 12 В; Iмакс. = 0,3 А | 1 |
| Подключаемые интерфейсы, шт. | AI (аналоговый вход, программно определяемый режим измерения — по напряжению 0–10 В или току 4–20 мА) | 2 |
| Подключаемые интерфейсы, шт. | ШИМ — от 0 до 76 В (с точностью до 1 В) во всём диапазоне при нормальных условиях эксплуатации; Iвх. = от 0 до 20 мА (с точностью до 1 мА при нормальных условиях эксплуатации) | 2 |
| Подключаемые интерфейсы, шт. | DAC (аналоговый выход, программно регулируемый источник напряжения с точностью до 1 В при токе до 20 мА) | 2 |
| Подключаемые интерфейсы, шт. | Цепь контроля питания от внешней сети 70–240 В | 1 |
| Подключаемые интерфейсы, шт. | Реле (нормально замкнутая и нормально разомкнутая группы контактов свободны — 1-й переключаемый, время включения — не более 10 мс, время выключения — не более 5 мс); Uком. макс. = 240 В; Iком. макс. = 25 А; Iком. ном. = 10 А; Iком. макс. = 5 А | 1 |
| Пользовательские интерфейсы, шт. | RS-232 (макс. скорость 115200 бит/с, длина линии не более 15 м, количество подключаемых устройств — 1 шт.) | 1 |
| Пользовательские интерфейсы, шт. | RS-485 (макс. скорость 115200 бит/с, длина линии не более 1200 м, количество подключаемых устройств — не более 32 шт. единиц нагрузки) | 1 |
| Интерфейсы связи, шт. | Ethernet 10/100 Base | 1 |
| Интерфейсы связи, шт. | LTE (2 SIM формата NANO). Поддерживаемые диапазоны: LTE-FDD B1/B2/B3/B4/B5/B7/B8/B12/B13/B17/B18/B19/B20/B25/B26/B28/B66; LTE-TDD B38/B39/B40/B41; GSM 850/900/1800/1900. Скорость передачи данных: LTE-FDD — приём не более 5 Мбит/с, передача — не более 10 Мбит/с; LTE-TDD — приём не более 4 Мбит/с, передача — не более 6 Мбит/с | 1 |
| — | Габаритные размеры Контроллера с установленными ответными частями разъёмов, мм, не более | 212 × 73 × 35 |
| — | Габаритные размеры Контроллера в упаковке, мм, не более | 215 × 153 × 55 |
| — | Масса Контроллера с ответными частями разъёмов, кг, не более | 0,32 |
| — | Масса Контроллера в полной комплектации с упаковкой, кг, не более | 0,7 |
1.3 Функциональные характеристики ПО
Основные функциональные характеристики ПО Контроллера указаныв руководстве пользователя, доступному по ссылке:
https://data.nag.wiki/SNR-ERS/Controllers/2000/Documents/
1.4 Состав устройства
Основная комплектность поставки Контроллера представлена в таблице 1.3. По условиям договора на поставку комплектность Контроллера может быть изменена, при этом все изменения должны быть зафиксированы в паспорте на Контроллер РГСД.424339.005ПС.
Таблица 1.3 – Комплект поставки
| Наименование | Количество, шт. |
|---|---|
| 1. Контроллер мониторинга и управления SNR-ERS200x¹ | 1 |
| 2. Паспорт | 1 |
| 3. Кронштейн крепления на плоскую поверхность² | 1 |
| 4. Кронштейн крепления на DIN-рейку² | 1 |
| 5. Винт М3×4 с потайной головкой, крестообразный, чёрный² | 2 |
| 6. Отвёртка шлицевая, 2×40 мм² | 1 |
| 7. Шнур коммутационный U/UTP 4-х парный cat.5e, 1 м² | 1 |
| 8. Инжектор Passive PoE, 48 В² | 1 |
| 9. GSM Антенна (с кабелем 2 м)³ | 1 |
| 10. Dual nano-SIM tray (держатель для двух сим-карт формата nano)³ | 1 |
| 11. Комплект ответных частей разъёмов (установлены в Контроллер) | 1 |
| 12. Комплект упаковки | 1 |
| 13. Руководство по эксплуатации (в электронном виде)⁴ | — |
| 14. Руководство пользователя (в электронном виде)⁴ | — |
1.5 Внешний вид
Внешний вид Контроллеров представлен на рисунках 1.1 – 1.3.
Разъемы, индикаторы и органы управления Контроллеров представлены на рисунке 1.4.

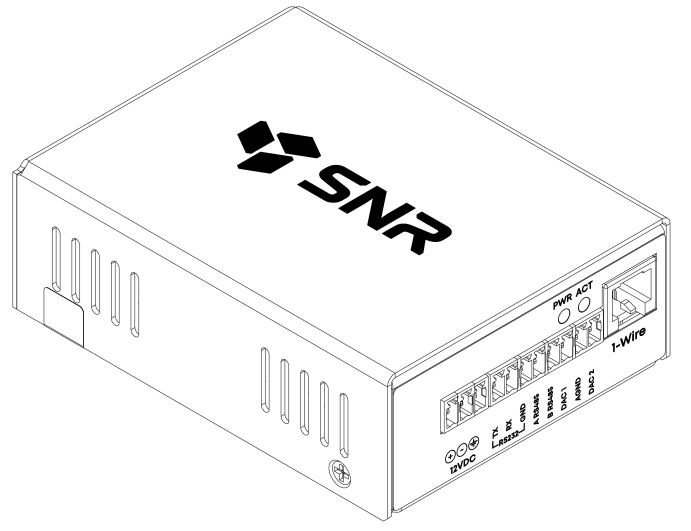

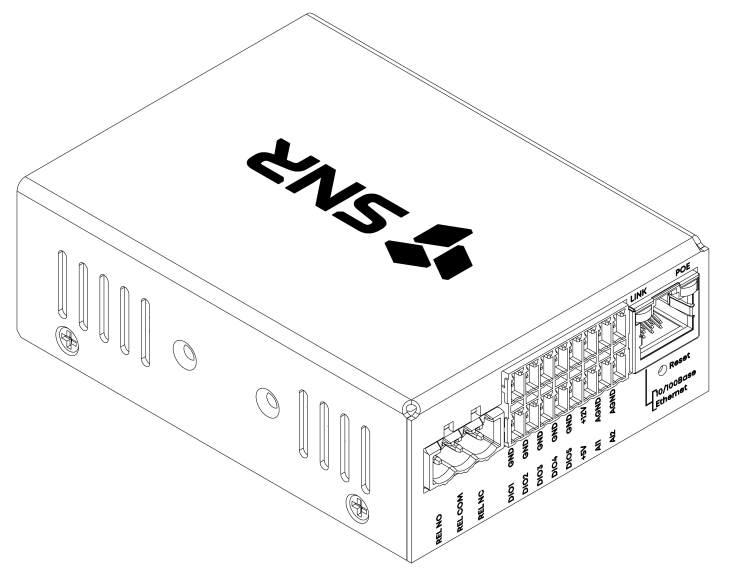

Рисунок 1.1 – Внешний вид Контроллеров SNR-ERS20хx, вид 1

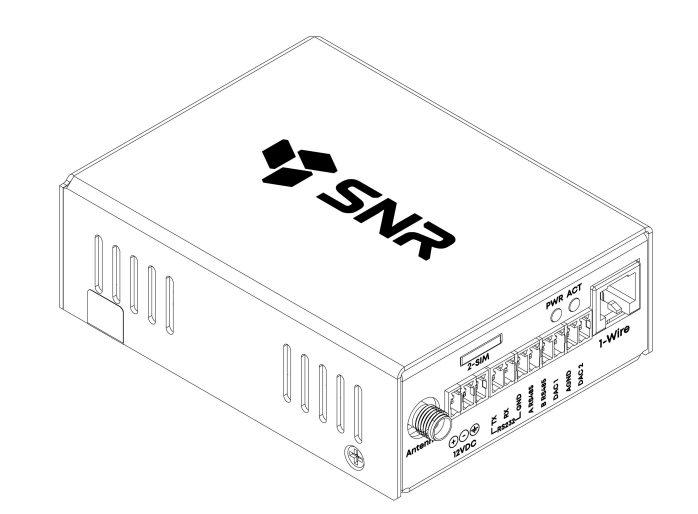

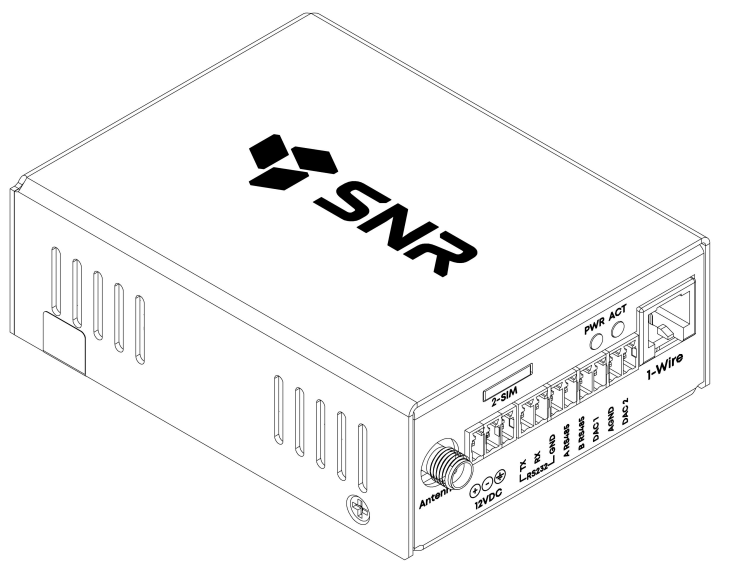

Рисунок 1.2 – Внешний вид Контроллеров SNR-ERS200x, вид 2
Рисунок 1.3 – Внешний вид Контроллеров SNR-ERS201x

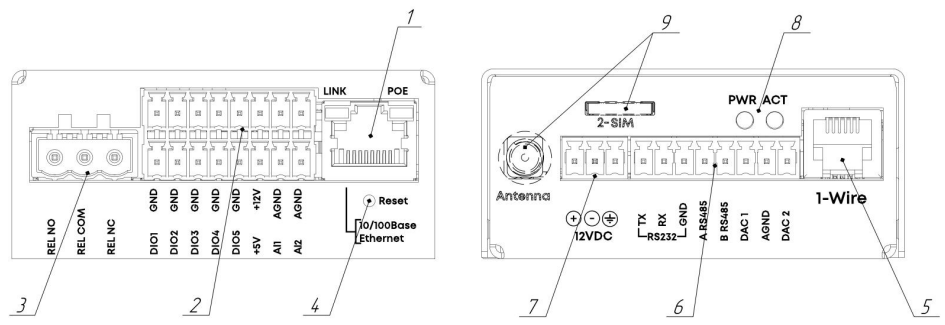

Рисунок 1.4 – Разъемы, индикаторы и органы управления
Условные обозначения ("маркировка"):
- Розетка RJ-45 (8p8c) "10/100Base-T Ethernet":
- "LINK" – индикатор наличия соединения и передачи данных по Ethernet, цветзеленый;
- "POE" – индикатор наличия питания по каналу PoE, цвет желтый.
- Клеммный разъем DIO, AI:
- "DIO1" … "DIO5" – программно-определяемые порты вход/выход;
- "GND" – земля (общий провод) для DIO, PWR5, PWR12;
- "+5V" – PWR5, программно-управляемое выходное питание для внешнихустройств;
- "+12V" – PWR12, программно-управляемое выходное питание для внешнихустройств;
- "AI1", "AI2" – AI, аналоговый вход, программно-определяемый режимизмерения–понапряжен ию или току;
- "AGND" – аналоговая земля (общий провод), только для AI.
- Клеммный разъем Relay:
- "REL COM" – общий контакт реле;
- "REL NO" – нормально-разомкнутый контакт реле;
- "REL NC" – нормально-замкнутый контакт реле;
- Кнопка Reset;
- Розетка RJ-12 (6p6c) "1-Wire";
- Клеммный разъем RS-232, RS-485, DAC:
- "RS232-TX" – линия передатчика RS-232;
- "RS232-RX" – линия приёмника RS-232;
- "RS232-GND" – земля (общий провод), только для RS-232;
- "A RS485", “B RS485” – шина RS-485;
- "DAC1", "DAC2" – DAC, аналоговый выход, программно-регулируемый источникнапряжения;
- "AGND" – аналоговая земля (общий провод), только для DAC;
- Клеммный разъем AUX:
- "+" – положительный потенциал источника питания (плюс);
- "-" – земля (общий провод) источника питания (минус);
- "⏚ " – защитное заземление (PE, корпус).
- Индикация:
- "PWR" – индикатор наличия питания по каналу AUX;
- "ACT" – индикатор текущего состояния Контроллера;
- LTE модем:
- "Antenna" – SMA разъем для подключения GSM, LTE антенны;
- "SIM" – push-push Dual nano-SIM tray (держатель для двух сим-карт формата nano)
Режимы работы всех индикаторов описаны в таблице 1.4.
Таблица 1.4 – Режимы работы индикаторов
| Обозначение индикатора | Назначение индикатора | Состояние | Значение состояния |
|---|---|---|---|
| LINK | Индикация наличия соединения и обмена данными по Ethernet | Выключен | Соединение по Ethernet отсутствует |
| LINK | Индикация наличия соединения и обмена данными по Ethernet | Зелёный | Соединение по Ethernet установлено |
| LINK | Индикация наличия соединения и обмена данными по Ethernet | Зелёный мигающий | Обмен данными по Ethernet |
| POE | Индикация наличия питания по каналу PoE | Выключен | Питание по каналу PoE отсутст вует |
| POE | Индикация наличия питания по каналу PoE | Жёлтый | Контроллер работает от питания по каналу PoE |
| PWR | Индикация наличия питания по каналу AUX | Выключен | Питание по каналу AUX отсутствует |
| PWR | Индикация наличия питания по каналу AUX | Зелёный | Питание по каналу AUX присутствует |
| ACT | Индикация текущего состояния Контроллера | Зелёный мигающий с частотой 3–4 Гц | Контроллер в процессе загрузки ПО |
| ACT | Индикация текущего состояния Контроллера | Зелёный мигающий с частотой 1 Гц | ПО загружено, Контроллер готов к работе |
1.6 Маркировка
Наклейка с артикулом, серийным номером, IP-адресом по умолчанию и данными для входа в WEB-интерфейс располагается на нижней стороне Контроллера.
2 Использование по назначению
2.1 Условия эксплуатации
Контроллеры SNR-ERS200x и SNR-ERS201x разработаны для эксплуатации в условиях макроклиматических районов с умеренным и холодным климатом (УХЛ, с расширеннымтемпературным диапазоном).
Условия эксплуатации:
- температура окружающей среды от минус 40 °С до плюс 60 °С;
- относительная влажность не более 80 % при температуре 25 °С, без образования конденсата;
- атмосферное давление от 630 до 800 мм рт.ст.
ВНИМАНИЕ! Несоблюдение условий эксплуатации может нарушить работоспособность Контроллера. На отказы Контроллера, ставшие следствием этого, гарантийные обязательства не распространяются.
2.2 Подготовка изделия к использованию
2.2.1 Меры безопасности
К монтажу и работе с Контроллерами допускается квалифицированный персонал, изучивший данное Руководство и имеющий группу по электробезопасности не ниже второй.
ВНИМАНИЕ! Если Контроллер работает некорректно, необходимо обратиться в службу технической поддержки. Попытка самостоятельного ремонта Контроллера пользователем ведет к утрате права на гарантийное обслуживание! ЗАПРЕЩАЕТСЯ установка Контроллера в местах воздействия прямых солнечных лучей и вблизи источников, излучающих тепло, а также высокие электромагнитные помехи.
ВНИМАНИЕ! Несмотря на внутреннюю, предусмотренную производителем защиту, пользователь должен обеспечивать такую эксплуатацию устройства, чтобы ограничения, введённые производителем, соблюдались в обязательном порядке для недопущения вывода Контроллера из строя или в нештатный режим работы.
2.2.2 Установка на DIN-рейку
Установка Контроллера на DIN-рейку производится с помощью соответствующего кронштейна и винтов М3х4 из комплекта поставки.
Допускается два варианта установки: нижней или боковой стороной (см. рисунок2.1).

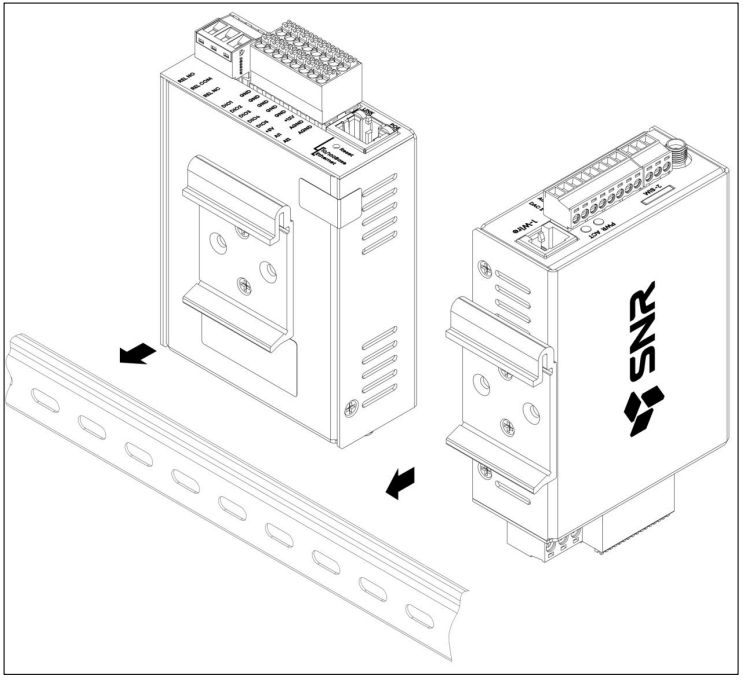

Рисунок 2.1 – Установка Контроллера на DIN-рейку
2.2.3 Установка на плоскую поверхность
Установка Контроллера на плоскую поверхность (стену) производится спомощью соответствующего кронштейна и винтов М3х4 из комплекта поставки.
Крепёжные метизы в комплект поставки не входят.
Допускается два варианта установки: нижней или боковой стороной (см. рисунок2.2).

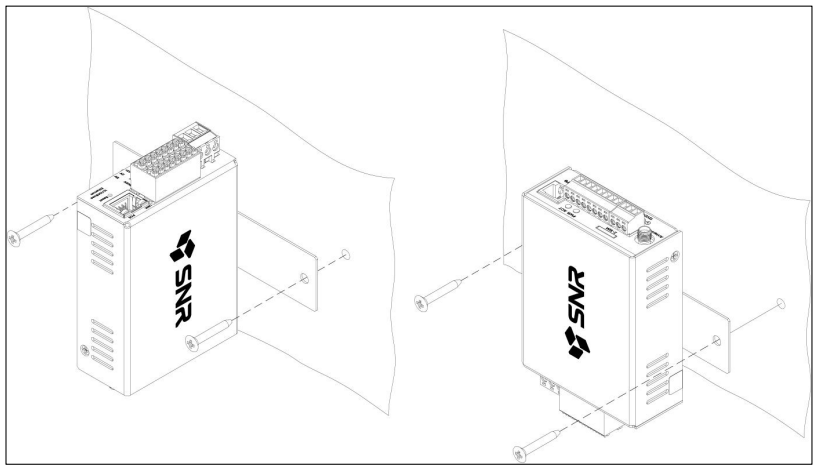

Рисунок 2.2 – Установка Контроллера на плоскую поверхность
2.2.4 Установка SIM карты и подключение антенны
Для установки SIM-карты необходимо слегка нажать на лоток, после чего вытащитьего, установить карту формата nano и вставить лоток обратно до щелчка.
Для эффективного приёма сигнала использовать внешнюю антенну из комплекта поставки Контроллера.
ВНИМАНИЕ! Чрезмерные усилия (более 1,7 Н·м) при затягивании гайки SMA-разъема антенны могут привести к повреждению резьбы или де формации разъема! Рекомендуемый момент затяжки: 0,9–1,36 Н·м.

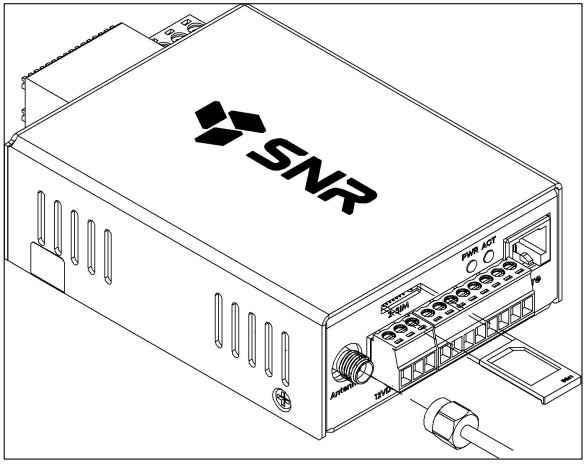

Рисунок 2.3 – Подключение антенны и установка SIM-картыдля Контроллера SNR-ERS201x
2.2.5 Подключение к портам
Способы подключения и диапазоны сечений коммутируемых проводов приведены в таблице 2.1.
Многожильные провода при подключении должны быть оконцованы (например, втулочными наконечниками или гильзами) для обеспечения надёжного контакта. Одножильные провода допускается не оконцовывать.
Таблица 2.1 – Способы подключения и диапазоны сечений коммутируемых проводов
| Коннектор | Диапазон сечений коммутируемых проводов | Способ подключения |
|---|---|---|
| Реле | 0,2–2,5 мм² (28–12 AWG) | Клеммное соединение |
| AUX | 0,2–1,5 мм² (28–16 AWG) | Разъём с подпружиненными контактами |
| RS232, RS485, DAC | 0,2–1,5 мм² (28–16 AWG) | Разъём с подпружиненными контактами |
| DIO, AI | 0,2–1,5 мм² (28–16 AWG) | Разъём с подпружиненными контактами |
Для подключения проводов к разъему с подпружиненными контактами достаточно просто вставить провод до характерного щелчка. Чтобы извлечь провод необходимо предварительно нажать на оранжевый фиксатор (удобно делать это отверткой из комплекта поставки Контроллера).
ВНИМАНИЕ! При подключении проводов к клеммному соединению следует соблюдать рекомендуемый момент затяжки винтов 0,4 Н·м. Чрезмерные усилия при затяжке могут привести к повреждению резьбы или корпуса клеммного разъема; слабозатянутый контакт приведет к повышенному нагреву.

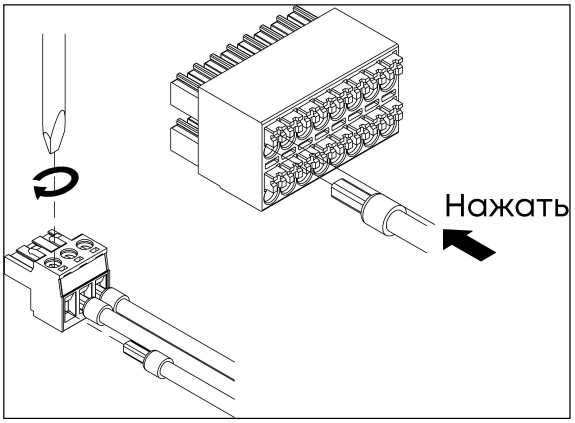

Рисунок 2.4 – Подключение кабеля к ответным частям разъемов Контроллера
2.2.6 Начальная настройка
Для получения доступа к графическому Web-интерфейсу необходимо указать IP-адрес Контроллера в адресной строке браузера. В открывшейся форме указать логин и пароль, нажать кнопку "Войти".
По умолчанию установлены следующие значения:
- IP-адрес: 192.168.1.1
- логин: admin
- пароль: admin
2.2.7 Возврат к заводским настройкам
Для приведения Контроллера в исходное состояние (сброс настроек) необходимо нажать и удерживать кнопку "Reset" в течение 5 сек. Успешный сброс подтвердится перезагрузкой – индикатор "ACT" должен начать мигать с частотой 3–4 Гц.
2.3 Питание
Электропитание Контроллеров SNR-ERS200x и SNR-ERS201x может осуществляется по любому из двух каналов:
- через Ethernet разъем по технологии PoE в соответствии с IEEE 802.3at (class4) или Passive PoE (принудительная подача питания напрямую от источника постоянного тока, например, PoE инжектора, входящего в комплект поставки). Работа Passive PoE гарантируется при подаче питания в диапазоне от 36 до 57 В по проводникам UTP кабеля на контакты 4, 5 и 7, 8 Ethernet разъема, полярность подключения значения не имеет;
- через выделенный разъем AUX от внешнего источника питания постоянного тока с номинальным напряжением 12 В (далее – AUX). При этом Контроллеры поддерживают максимальное значение напряжения питания по AUX не более 15 В, что позволяет использовать в качестве источника питания внешний аккумулятор и систему зарядки.
Контроллеры, при одновременном наличии питания по каналам PoE и AUX, поддерживают функцию резервирования питания. Приоритетным источником является канал питания PoE – при его наличии потребление тока по каналу питания AUX отсутствует, а сам канал AUX работает в режиме ожидания.
ВНИМАНИЕ! Канал питания PoE имеет гальваническую развязку от цепей внутреннего питания в соответствии с требованиями IEEE 802.3at и электробезопасности. Канал питания AUX связан с внутренними цепями питания напрямую, гальваническая развязка отсутствует.
Канал питания AUX имеет встроенную защиту от превышения максимального порогового напряжения 15,7 В, а также защиту от переполюсовки.

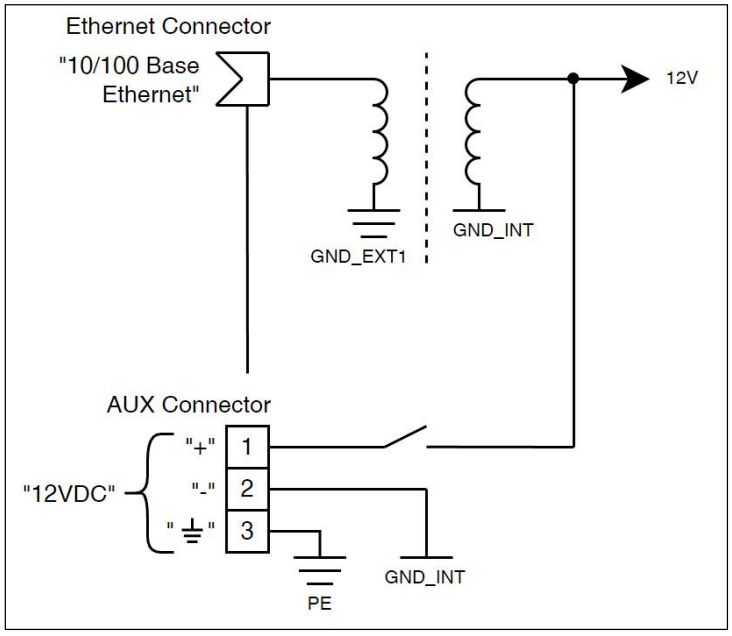

Эквивалентная схема организации питания Контроллеров приведена на рисунке 2.5.
Рисунок 2.5 – Эквивалентная схема организации питания

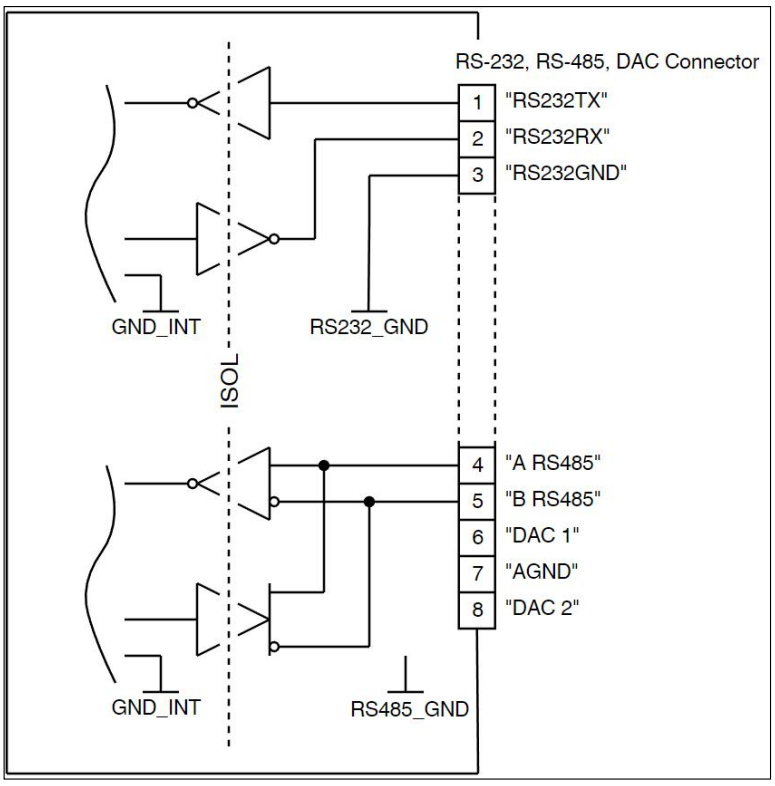

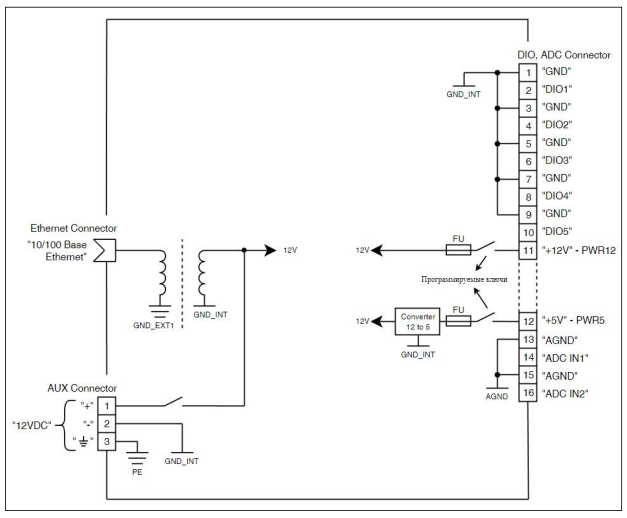

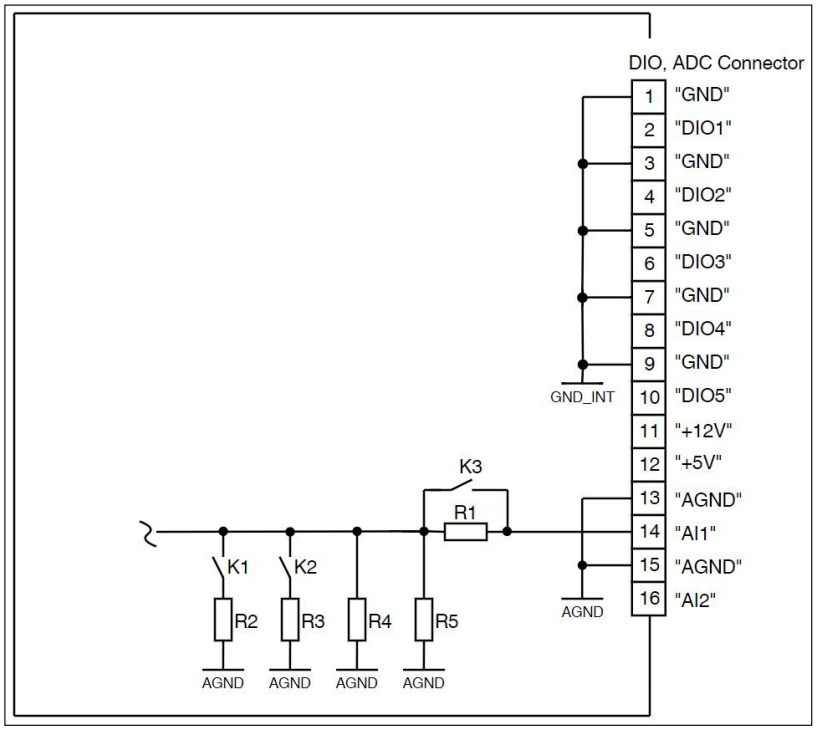

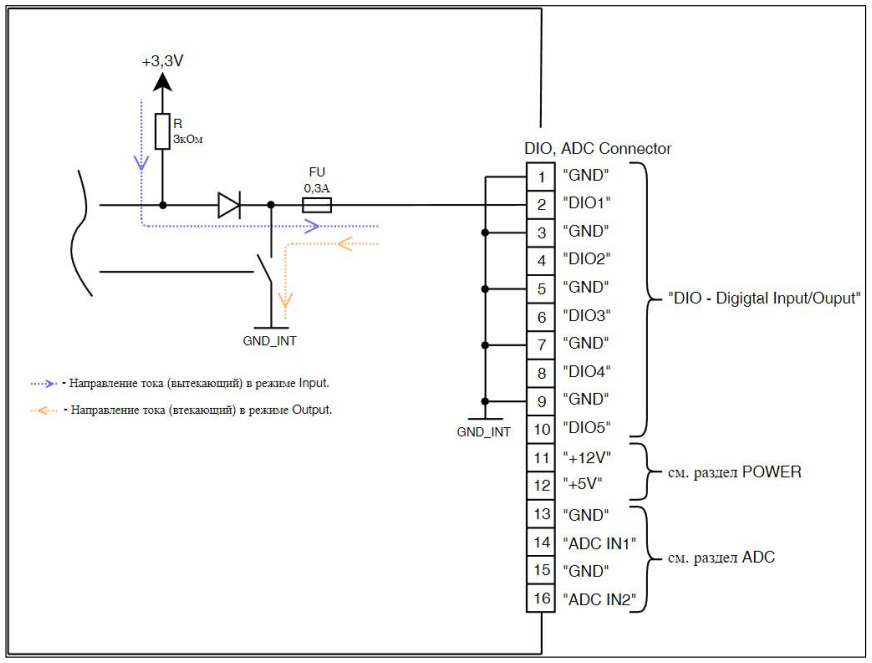

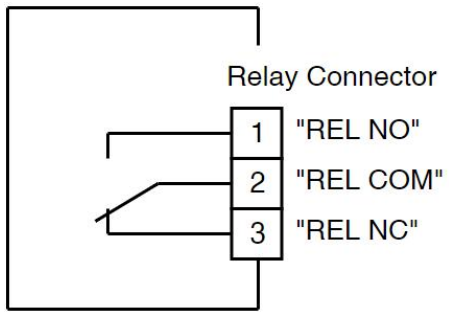

2.4 Аппаратные интерфейсы Контроллера
2.4.1 Программно-управляемые выходы питания внешних устройств PWR5 и PWR12
Контроллеры SNR-ERS200x и SNR-ERS201x поддерживают возможность питать внешние подключаемые устройства (датчики, нагрузку и т.п.) без использования дополнительных внешних источников напряжения. Для подключения питания к внешним устройствам используются выходы PWR5 и PWR12. Эквивалентная схема организации программно-управляемого выходного питания внешних устройст в представлена на рисунке 2.6.
Рисунок 2.6 – Эквивалентная схема организации программно-управляемыхвыходов питания внешних устройств
Технические характеристики PWR5:- номинальное выходное напряжение 5±0,25 В;
- максимальный выходной ток не более 1 А;
- встроенная защита от перегрузки по току и превышения уровня выходногонапряжениябольше 6 В;
- гарантированная работа на ёмкостную нагрузку не более 500 мкФ.
Примечание – Ёмкостная наргузка возникает, когда к выходам питания внешних устройств подключаются устройства с высоким входным ёмкостным сопротивлением (датчики температуры с входными RC-фильтрами) или длинными ка белями, действующими как паразитные конденсаторы. РГСД.424339.005РЭ22
- номинальное выходное напряжение при питании Контроллера по каналу PoE: 12±0,5В;
- номинальное выходное напряжение при питании Контроллера по каналуAUX:(UAUX – 1) В, но не более 13,4 В;
- максимальный выходной ток не более 0,3 А;
- встроенная защита от перегрузки по току и превышения уровня выходногонапряжениябольше 13,5 В;
- гарантированная работа на ёмкостную нагрузку не более 150 мкФ.
Программируемые ключи в схеме организации выходного питания обеспечивают возможность пользователю управлять выдачей питания через WEB-интерфейс, а также запрещают подачу питания на внешние устройства пока Контроллер находится в режиме загрузки ПО.
Доступная для настройки логика работы программируемых ключей:- Настройка по умолчанию – выключен всегда.
- Пользовательская настройка – включен или выключен (независимо для каждого ключа).
Выходы PWR5 и PWR12 оснащены встроенной защитой от превышения максимальнодопустимого тока потребления (включая короткое замыкание) и от подачи напряжения выше установленного уровня.
При превышении максимально допустимого тока потребления (в том числе при коротком замыкании) на выходах PWR5 и PWR12, питание автоматически отключается, а при восстановлении тока до рабочего уровня (отсутствии короткого замыкания) работоспособность источников питания восстанавливается автоматически. При этом единичная перезагрузка Контроллера при срабатывании защиты на выходе PWR12 считается нормой.
2.4.2 Программно-определяемые порты вход/выход DIO
Программно-определяемые порты вход/выход (далее – DIO) в количестве пятиштук имеют одинаковую аппаратную реализацию. Режим работы порта DIO настраивается пользователем через WEB-интерфейс Контроллера. По умолчанию DIO находятся в режиме"вход" (DI), данный режим сохраняется и в момент запуска устройства, пока ПО Контроллера не будет загружено и готово к работе, вне зависимости от установленных пользовательских настроек. Эквивалентная схема входного и выходного каскада DIO показана на рисунке 2.7.
Рисунок 2.7 – Эквивалентная схема входного и выходного каскада DIO
Технические характеристики DIO в режиме "вход" (DI):- тип входа – «Pull-Up» (вход "подтянут" к линии питания +3,3 В, таким образом, обеспечивается стабильный уровень логической «1» при отсутствии внешнего сигнала);
- максимальный ток входа в режиме DI (вытекающий), он же ток «смачивания» «сухого» контакта при прямом подключении потенциала земли (GND) не более 1 мА;
- максимальное входное напряжение не более 48 В постоянного тока;
- интерпретируемые логические уровни в зависимости от подключённого к входу в режиме DI потенциала (UВХ):
UВХ ≤ 0,5 В – логический «0»; 2 В ≤ UВХ ≤ 48 В – логическая «1»; 0,5 В ≤ UВХ ≤ 2 В – неопределенное состояние.
Технические характеристики DIO в режиме "выход" (DO):- тип выхода – «Open Drain» (открытый сток);
- максимальный ток выхода в режиме DO (втекающий), он же ток нагрузки, не более 0,3 А;
- максимальное коммутируемое напряжение нагрузки не более 48 В постоянного тока.
Режим DI поддерживает подключение различных датчиков с выходом типа «сухой» контакт (датчик открытия двери, датчик вибрации, датчик и/или кабель протечки и т.п.).
По умолчанию на контакте любого из DI присутствует напряжение плюс 3,3 В внутренней цепи «Pull-Up», Контроллер определяет такое состояние как логическую «1», при подключении к DI потенциала ниже или равного плюс 0,5 В, интерпретируемое Контроллером состояние изменяется на логический «0», что служит сигналом о том, что произошло срабатывание подключенного датчика (с нормально-разомкнутым контактом).
Пример подключения датчиков к входу в режиме DI показан на рисунке 2.8. При подключении датчиков с НР или НЗ контактами, один из этих контактов должен быть обязательно соединен с контактом GND того же разъема, что и DI (цепь "GND_INT" на эквивалентной схеме). Подключение датчика с нормально-замкнутым контактом идентично подключению датчика с к онтактом нормально-разомкнутым, разница в том, что в момент срабатывания датчика интерпретируемое Контроллером состояние будет изменяться из «0» в «1».

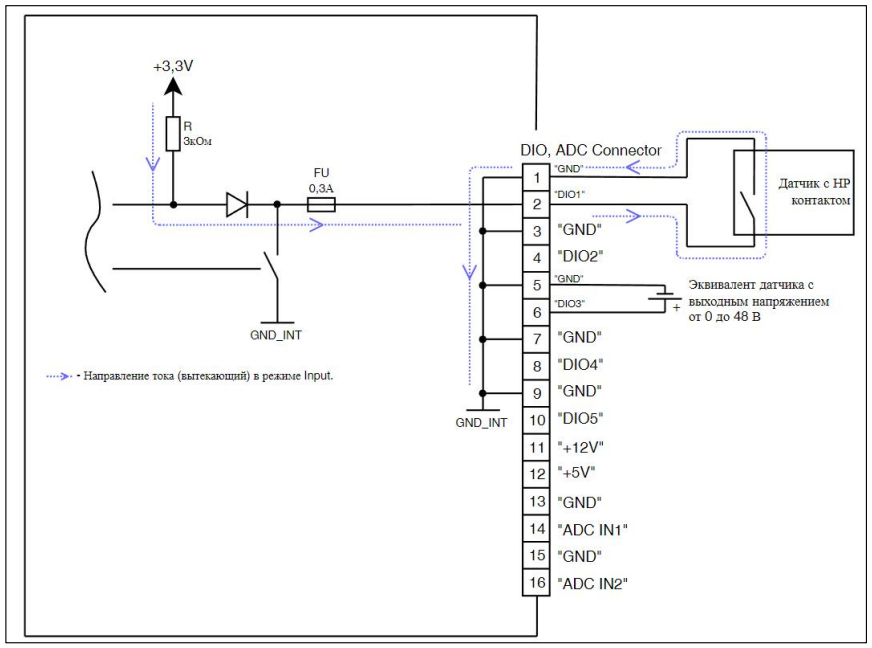

Рисунок 2.8 – Эквивалентная схема подключения датчика с НР контактом
Режим DO позволяет управлять включением и/или отключением внешних нагрузок с напряжением питания не более 48 В и током потребления не более 0,3 А (например, розетки SNR-SMART, реле, сирены тревоги и т.п.) методом коммутации (подключение/отключение) общего провода. Эквивалентная схема подключения нагрузки к DO представлена на рисунках 2.9, 2.10. При использовании внешнего источника для питания нагрузки следует объединить общий провод ("землю") источника и Контроллера.

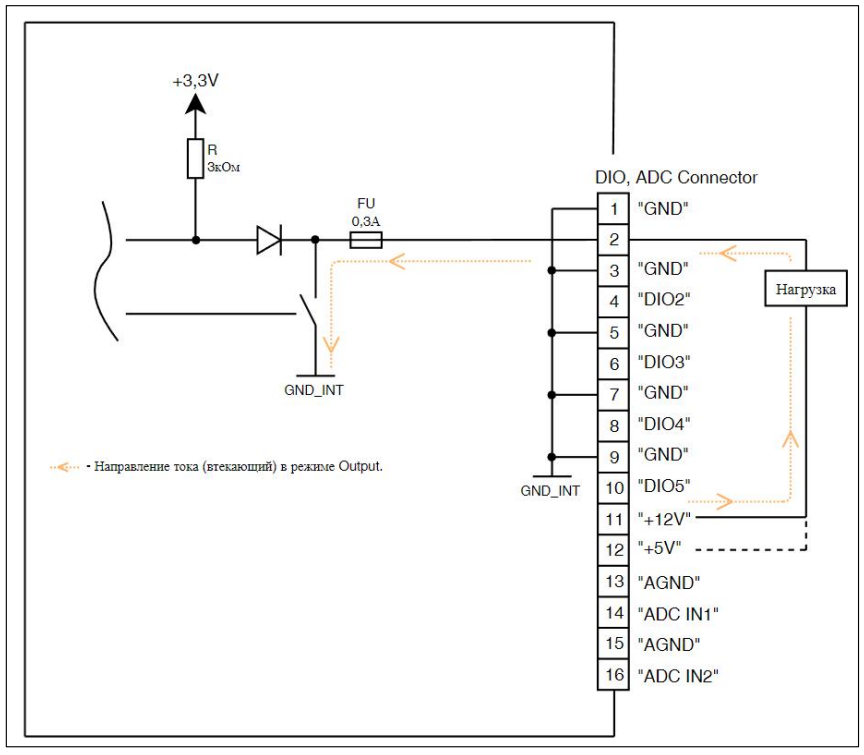

Рисунок 2.9 – Эквивалентная схема подключения нагрузки в режиме DO

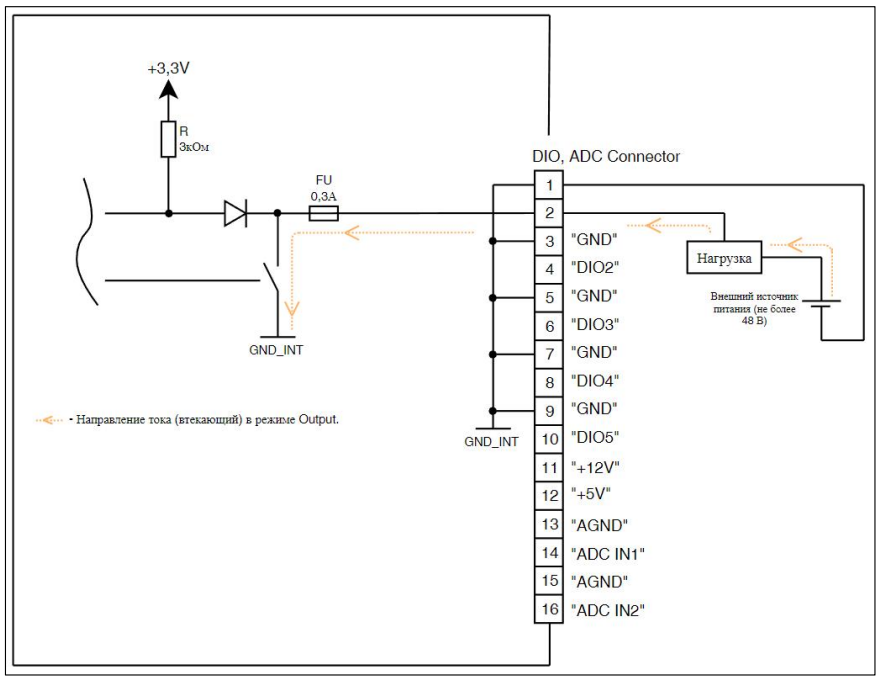

Рисунок 2.10 – Эквивалентная схема подключения нагрузки в режиме DO с внешним источником питания
DIO имеют встроенную защиту:
- от превышения максимального напряжения (не более 48 В) – напряжение срабатывания 65 В;
- от перегрузки по току (не более 0,3 А) – ток срабатывания 0,6 А.
В момент срабатывания любой из защит самовосстанавливающийся предохранитель FU разорвёт выходную цепь и предотвратит выход Контроллера из строя.
Не допускается подключать к DIO источник питания с выходной мощностью более 200 Вт.
2.4.3 Аналоговый вход AI
Аналоговый вход (далее – AI) обеспечивает возможность измерения уровня постоянного напряжения или силы тока. Контроллер содержит два идентичных между собой AI. Эквивалентная схема организации AI показана на рисунке 2.11.
Рисунок 2.11 – Эквивалентная схема организации AI
Технические характеристики AI:- диапазон измерений напряжения от 0 до 76 В постоянного тока;
- максимально допустимое напряжение на входе AI – 76 В;
- входное сопротивление AI – не менее 78,7 кОм;
- диапазон измерений тока от 0 до 20 мА (соответствует интерфейсу "токовая петля");
- относительная погрешность измерений не более 1 % в нормальных условиях (температура окружающей среды плюс 25 ℃, влажность не более 80 %).
AI в режиме работы «измерение напряжения». Входной каскад образован программно-управляемым резистивным делителем, коэффициент деления которого определяется автоматически за счет программно-управляемых ключей К1, К2 и не требует участия пользователя. Превышение на входе AI уровня напряжения более чем 77 В сопровождается предупреждением в WEB-интерфейсе.
AI содержит встроенную защиту от кратковременного (импульсного) превышения максимально допустимого уровня входного напряжения, уровень срабатывания защиты ≈ 80 В. Долговременное воздействие напряжения, превышающего порог срабатывания защиты, может привести к выходу из строя AI. Эквивалентная схема подключения к AI в режиме «измерение напряжения» показана на рисунке 2.12.

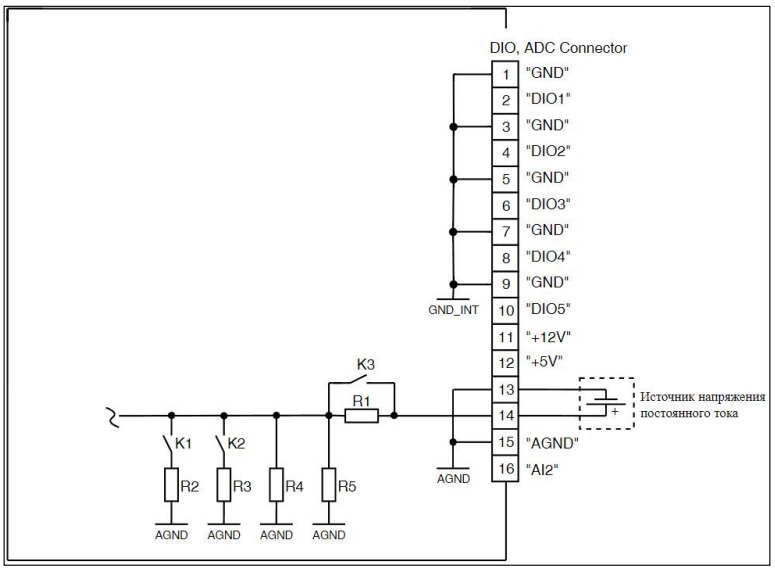

Рисунок 2.12 – Эквивалентная схема подключения к AI в режиме «измерение напряжения»
AI в режиме работы «измерение тока». Ключ К3 замкнут и входной каскад образован измерительным шунтом R4||R5. Повышение на входе AI тока более, чем 33 мА сопровождается предупреждением в WEB-интерфейсе. Абсолютная погрешность измерений не более 1 мА в нормальных условиях (температура окружающей среды плюс 25 ℃, влажность не более 80%).Эквивалентная схема подключения к AI в режиме «измерение тока» показана на рисунке 2.13.

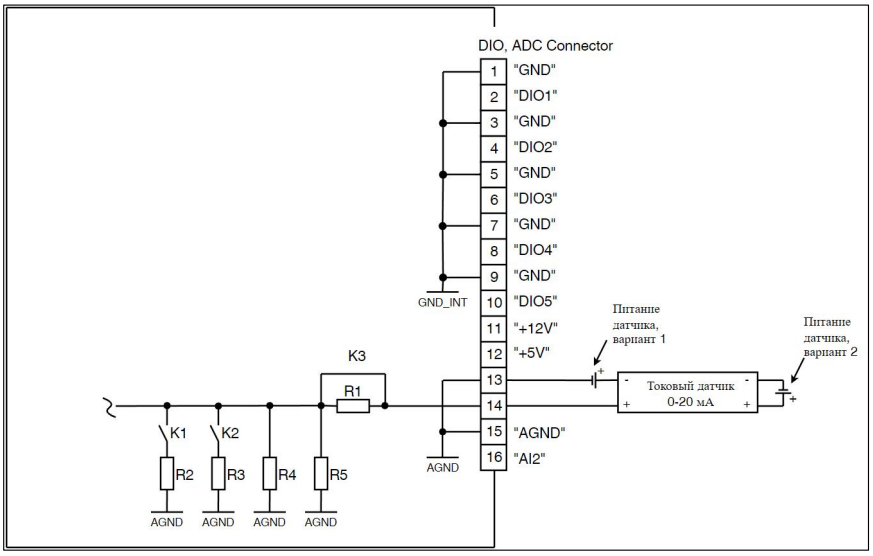

Рисунок 2.13 – Эквивалентная схема подключения к AI в режиме «измерение тока»
Примечания:
- AI не имеет гальванической развязки.
- Так как AI не являетс я сертифицированным средством измерения, предварительная калибровка не требуется.
- Контакты AGND не являются силовыми и могут быть использованы только в качестве опорных при подключении входных сигналов AI.
ВНИМАНИЕ! Попытка подключения к AGND питания датчиков или исполнительных устройств может привести к выходу из строя Контроллера.
2.4.4 Контактная группа реле
Контактная группа реле (далее – Relay) реализована на встроенном программно-управляемом реле с конфигурацией контактов SPDT (реле имеет один общий контакт, который в зависимости от управляющего сигнала замыкается либо с одним, либо с другим из двухвыходных контактов, обеспечивая переключение электрической цепи между двумя направлениями).
Обозначения контактов реле:
- REL COM – общий контакт (Common);
- REL NO – нормально-разомкнутый контакт (Normally Open) – соединен с COM, когда по катушке реле течет ток;
- REL NC – нормально-замкнутый контакт (Normally Closed) – соединен с COM, когда реле обесточено.
Доступ к управлению осуществляется через WEB-интерфейс.
Рисунок 2.14 – Контактная группа реле
Технические характеристики Relay:- максимально допустимое значение коммутируемого напряжения между контактами REL COM-REL NС – 242 В (действующее) переменного или 28 В (амплитудное) постоянного тока;
- максимально допустимое значение коммутируемого тока между контактами RELCOM-REL NO – не более 10 А (AC/DC);
- максимально допустимое значение коммутируемого тока между контактами RELCOM-REL NС – не более 5 А (AC/DC).
2.4.5 Аналоговый выход DAC
Аналоговый выход (далее – DAC) служит программно-регулируемым источником напряжения постоянного тока. Доступ к регулировке осуществляется через WEB-интерфейс. Контроллер содержит два идентичных между собой DAC. На рисунке 2.15 показана эквивалентная схема выходного каскада DAC.

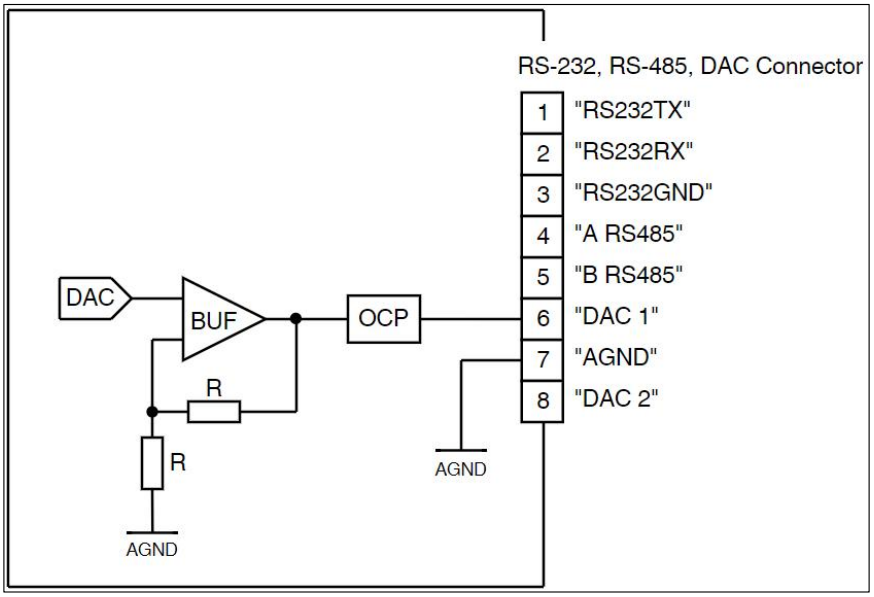

Рисунок 2.15 – Эквивалентная схема выходного каскада DAC
Технические характеристики DAC:- диапазон выходного напряжения от 0 до 10 В;
- относительная погрешность не более 1 %;
- максимальный выходной ток 20 мА;
- ток короткого замыкания не более 35 мА;
- сопротивление выхода не более 60 Ом.
DAC позволяет управлять внешними устройствами при помощи аналогового сигнала заданного значения. Имеет встроенную схему защиты от перегрузки по току, а также защиту от превышения максимально допустимого уровня напряжения на выходе (не более 15 В).
2.4.6 RS-232
RS-232 выполнен изолированным (5 кВ) от остальной части Контроллера и обеспечивает гарантированную связь с подключенным устройством на расстоянии до 15 м с максимальной скоростью передачи данных не менее 115200 б/с, при условии что используется специализированный экранированный кабель и общая ёмкость линии передачи не превышает 2500 пФ. На рисунке 2.16 показана эквивалентная схема RS-232 совместно с RS-485.
В режиме работы «Конвертер интерфейсов Ethernet↔RS-232» передача данных обеспечивается без внесения изменений в передаваемые данные. Данный режим может использоваться одновременно с режимом «Конвертер Ethernet↔RS-485».
2.4.7 RS-485
RS-485 выполнен изолированным (5 кВ) от остальной части Контроллера и обеспечивает гарантированную связь с подключенным устройством на расстоянии до 1200 м с максимальной скоростью передачи данных не ме нее 9600 б/с, при условии что используется экранированный кабель типа "витая пара" категории не ниже 5. На рисунке 2.16 показана эквивалентная схема RS-485 совместно с RS-232.
В режиме работы «Конвертер интерфейсов Ethernet↔RS-485» передача данных обеспечивается без внесения изменений в передаваемые данные. Данный режим может использоваться одновременно с режимом «Конвертер Ethernet↔RS-232».
Рисунок 2.16 – Эквивалентная схема RS-232 и RS-485
2.4.8 1-Wire
Доступ к шине 1-Wire реализован через розетку RJ-12 (6p6c) "1-Wire", назначение контактов ответной части (вилки RJ-12) приведено на рисунке 2.17. Рекомендуемый для использования кабель – 2-х парный UTP категорией не ниже 5, рекомендуемое расключение парных проводников в кабеле при прокладке линии показано на рисунке 2.18 и в пояснениях к нему, в качестве примера приведено подключение к датчику Dallas 18b20 и эквивалентная схема подключения подчиненного (slave) устройства.
Технические характеристики 1-Wire- максимальное количество поддерживаемых устройств не более 10 шт.;
- максимальная длина шины не более 100 м с ответвлениями не более 2 м;
- поддерживаемое напряжение питания подключаемых устройств +5 В или +12 В;
- максимальный ток не более 0,6 А по линии +5 В или 0,25 А по линии +12 В.

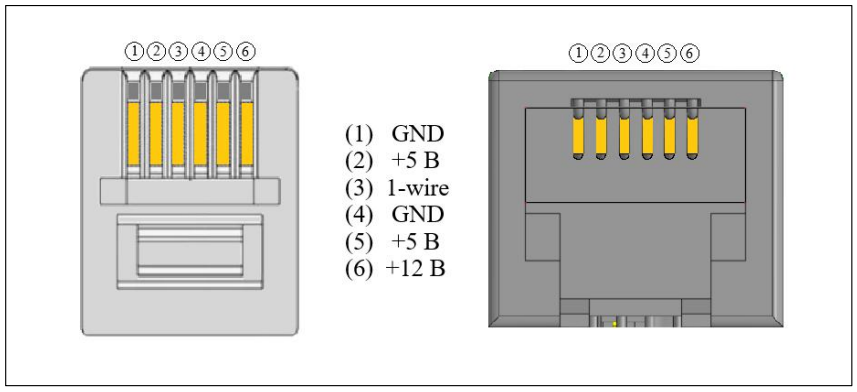

Рисунок 2.17 – Назначение контактов ответной вилки RJ-12 для подключения к шине 1-Wire

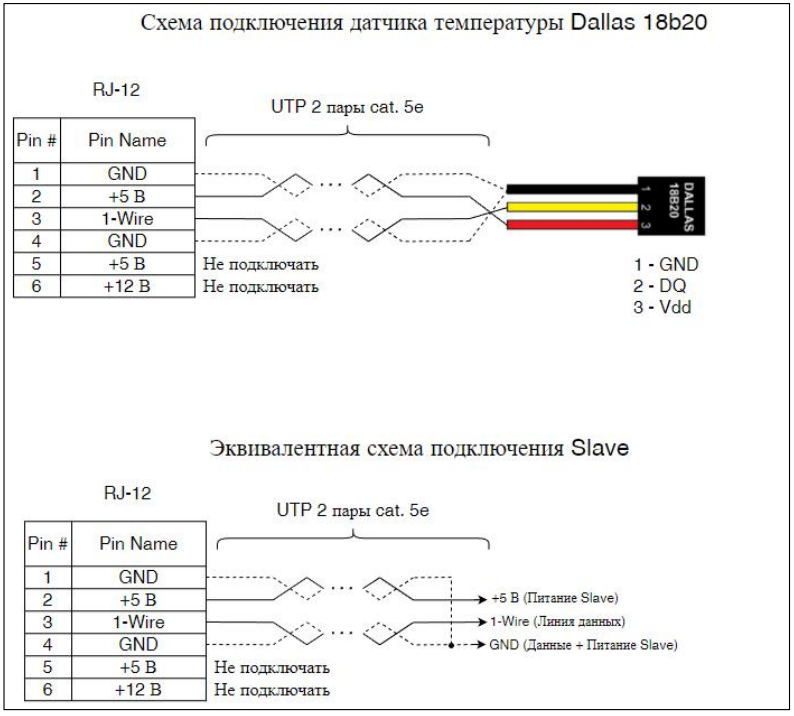

Рисунок 2.18 – Рекомендуемое расключение парных проводников в кабеле
При использовании 4-х парного UTP кабеля все неиспользуемые провода/пары ребуется объединить на обоих концах кабеля и подключить к GND на стороне подключения датчика и/или Контроллера. При использовании экранированного UTP экран также должен быть подключен к GND. Контакты № 5 и 6 разъема 1-Wire Контроллера могут быть использованы при необходимости подключить дополнительное питание к подчиненному (slave) устройству, в таком случае каждый из контактов должен быть подключён в паре с GND, по аналогии с контактами № 1 и 2.
2.4.9 Ethernet
Доступ к интерфейсу Ethernet реализован через розетку RJ-45 (8P8C) по стандартам 10/100Base-T.
Интерфейс Ethernet обеспечивает:
- питание Контроллера по технологии PoE в соответствии с IEEE 802.3at (подробнее см. подраздел 2.3);
- доступ к Web-интерфейсу Контроллера.
На розетке Ethernet имеется индикация состояния интерфейса и наличия питания PoE (таблица 1.4).
2.4.10 LTE модем
Предназначен для использования в качестве основного или резервного канала связи (только в исполнениях Контроллера SNR-ERS201x).
Технические характеристики:- тип антенного коннектора – SMA;
- формат поддерживаемых SIM – NanoSIM 2 шт.;
- поддерживаемые диапазоны:
- LTE-FDD: B1/B2/B3/B4B/B5/B6/B7/B8/B13/B17/B18/B19/B20/B25/B26/B28/B66;
- LTE-TDD: B34/B38/B39/B40/B41;
- GSM: 850/900/1800/1900.
- мощность передатчика:
- LTE-TDD: Class3 (23 dBm ± 2 dB);
- LTE-FDD: Class3 (23 dBm ± 2 dB);
- GPRS: Class12 (33 dBm ± 2 dB).
Для использования LTE модема необходимо подключить антенну (из комплекта поставки) и установить минимум одну из SIM-карт (SIM1 или SIM2 – не имеет значения), руководствуясь указаниями раздела п. 2.2.4 настоящего РЭ.
3 Техническое обслуживание и ремонт
3.1 Общие указания и меры безопасности
К монтажу и работе с Контроллерами допускается квалифицированный персонал, изучивший данное руководство и имеющий группу по электробезопасности не ниже второй.
3.2 Порядок технического обслуживания
- Техническое обслуживание необходимо проводить с периодичностью не реже, чем один раз в 12 месяцев, с целью профилактики неисправностей Контроллера.
- Техническое обслуживание должно включать в себя:
- проверку надёжности и состояния контактных соединений;
- очистку корпуса от пыли и грязи.
- В процессе технического обслуживания запрещено вскрывать корпус Контроллера, а также использовать воду для удаления загрязнений.
3.3 Текущий ремонт
- Текущий ремонт неисправного Контроллера производится на предприятии-изготовителе Контроллера или в авторизированных ремонтных центрах.
- Выход Контроллера из строя в результате несоблюдения потребителем правил монтажа или условий эксплуатации не является основанием для рекламации и гарантийного ремонта.
- Контроллер должен передаваться для ремонта в собранном и чистом виде, в комплектации, предусмотренной технической документацией.
- Претензии принимаются только при наличии приложенного рекламационного акта с описанием возникшей неисправности.
- Изготовителем Контроллера является ООО «НАГТЕХ». Адрес изготовителя: 620110, Свердловская обл., г. Екатеринбург, ул. Краснолесья, д. 12А, офис 507.
Сайт: https://nagtech.systems/
- Гарантийный и постгарантийный ремонт устройства осуществляет сервисный центр ООО «НАГ». По вопросам технической поддержки и гарантийного ремонта обращаться на сайт:
- Техническая документация и программное обеспечение для Контроллеров SNR-ERS20xx доступны на сайте:
https://data.nag.wiki/SNR-ERS/Controllers/2000/
4 Хранение
Контроллер должен храниться в упаковке изготовителя. Упаковка спроектирована таким образом, что обеспечивает сохранность внешнего вида и работоспособности Контроллера при хранении в отапливаемых складах (хранилищах) с кондиционированием воздуха. Условияхранения должны соответствовать следующим требованиям:
- температура окружающей среды от 0 ℃ до плюс 50 ℃;
- относительная влажность воздуха не более 95 % при температуре 25 ℃ (без образования конденсата).
5 Транспортирование
Транспортирование Контроллера должно осуществляться в упаковке изготовителя любым видом закрытого транспорта (ж/д вагоны, закрытые автомашины, трюмы, контейнеры, отапливаемые герметизированные отсеки воздушного транспорта и т.д.) с соблюдением следующих условий:
- температура окружающей среды во время транспортирования должнабытьотминус 50 ℃ до плюс 70 ℃;
- относительная влажность воздуха не более 95 % при температуре 25℃(безобразования конденсата).
6 Утилизация
- Контроллер соответствует IV классу опасности (малоопасные).
- Процесс утилизации должен быть организован с учётом требований ГОСТР55102-2012.
