Соединение с интернетом

Настройка WAN - IPv4​

Выберите пункт "WAN" в разделе "Сеть" для перехода к редактированию основных параметров.

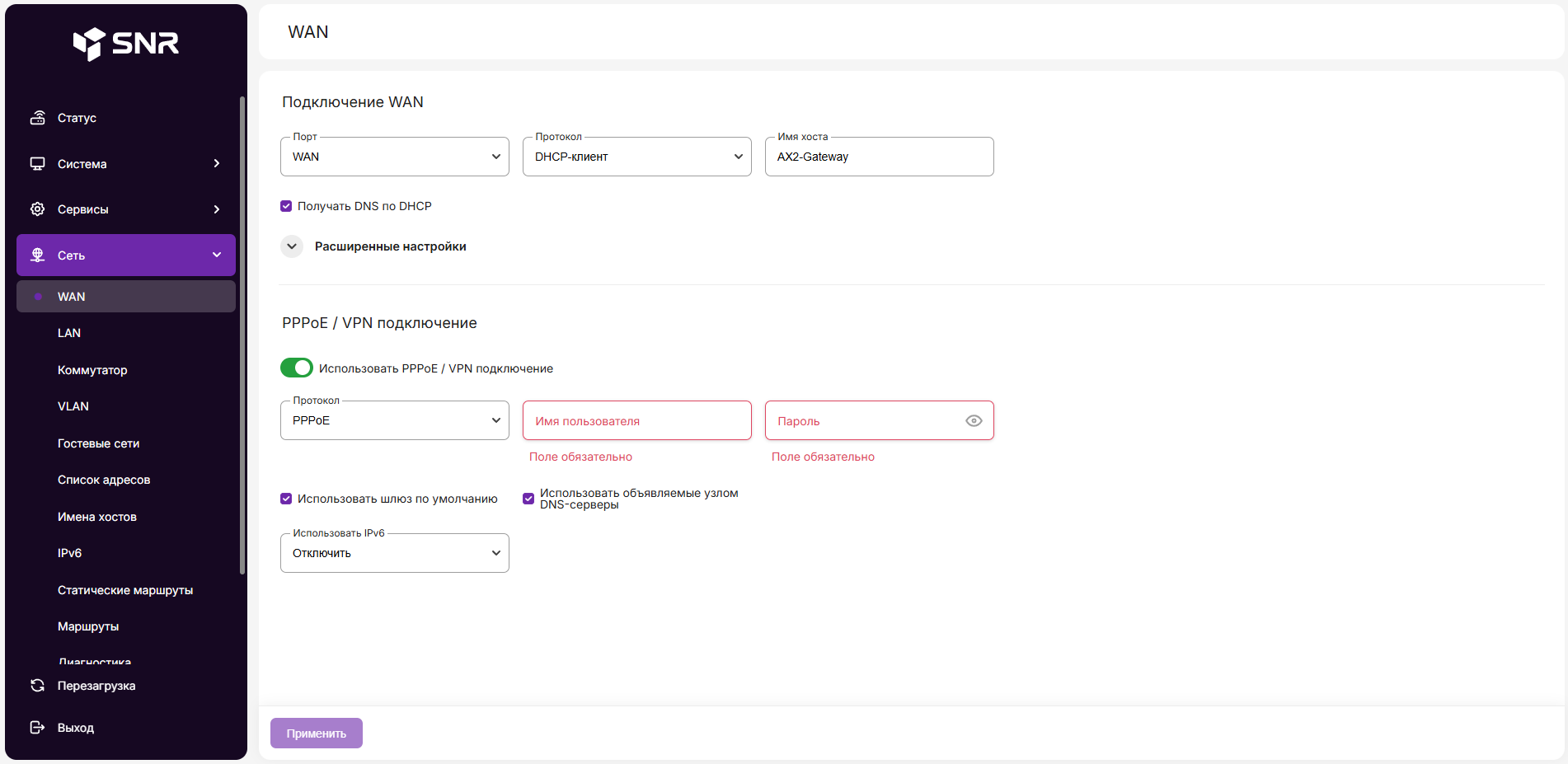

Подключение IPoE​

На странице можно задать параметры подключения маршрутизатора к сети интернет через WAN-порт.

  1. Порт - физический порт устройства, используемый для подключения к провайдеру. Обычно это WAN, но в случае необходимости можно изменить его на любой доступный LAN;

  2. Протокол - определяет способ получения IP-адреса:

  • DHCP-клиент - если провайдер выделяет реквизиты автоматически, без ручной настройки. Используется по умолчанию.
  • Статический адрес - если провайдер предоставляет услуги через ручную настройку статической адресации;
  • Zeroconf - на WAN-интерфейс устанавливается IP 169.254.x.x без конфигурации
  • Неуправляемый - отключение конфигурации WAN-интерфейса

  1. Имя хоста - название устройства для идентификации его в сети. Можно оставить по умолчанию или указать свое;

  2. Получение DNS по DHCP - при использовании протокола DHCP, позволяет использовать динамически получаемые DNS-адреса, или использовать собственные при отключении этого пункта.

Подключение PPPoE / L2TP / PPtP​

Используется в том случае, когда интернет-провайдер предоставляет услуги доступа в интернет с дополнительной авторизацией на сети. По умолчанию отключено и является опциональным.

  1. Протокол - выбор типа соединения;
  2. Имя пользователя - указывается логин, предоставленный интернет-провайдером;
  3. Пароль - указывается пароль, предоставленный интернет-провайдером;
  4. Сервер VPN - необходим к указанию, когда выбран L2TP или PPtP. Параметры WAN для IPv4

Настройка WAN - IPv6​

Выберите пункт "IPv6" в разделе "Сеть" для перехода к редактированию параметров.

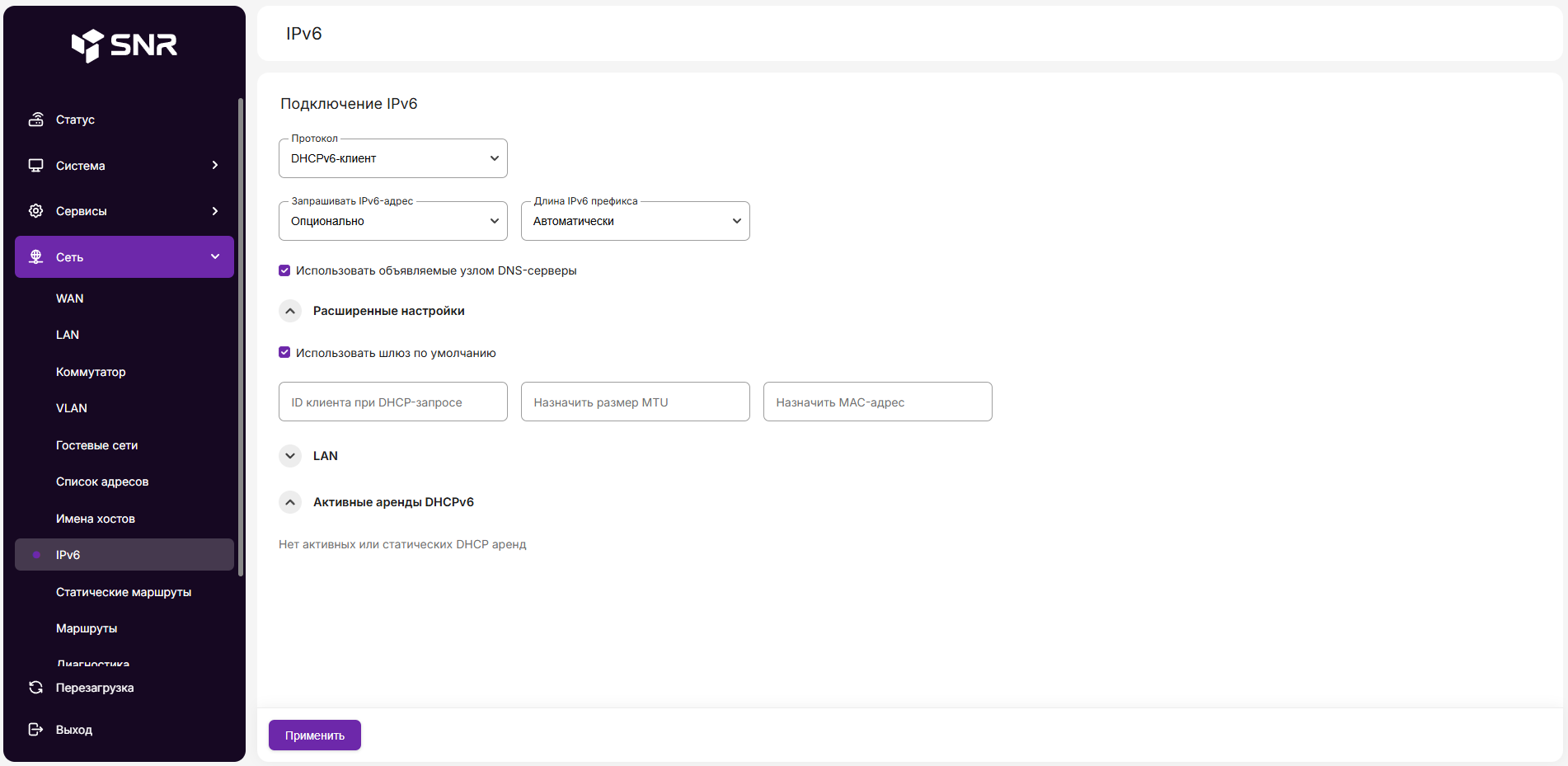

Подключение IPv6​

Используется в том случае, когда интернет-провайдер предоставляет услуги доступа в интернет по протоколу IPv6.

  1. Протокол - выберите метод получения IPv6-адреса (например, DHCPv6-клиент или статическая настройка).
  2. Запрашивать IPv6-адрес - определяет, будет ли устройство получать глобальный IPv6-адрес.
  3. Длина IPv6 префикса - задаёт длину префикса, может определяться автоматически или вручную.
  4. Использовать объявляемые узлом DNS-серверы - при включении DNS-серверы берутся из объявлений маршрутизатора.
  5. Использовать шлюз по умолчанию - позволяет применять полученный шлюз как основной.
  6. ID клиента при DHCP-запросе - опция позволяет указать идентификатор для DHCPv6.
  7. Назначить размер MTU - опция позволяет зафиксировать максимальный размер пакета.
  8. Назначить MAC-адрес - опция позволяет изменить MAC-адрес на интерфейсе. Параметры IPv6

Статус подключения после настройки​

Перейдите в раздел "Статус" из бокового меню.

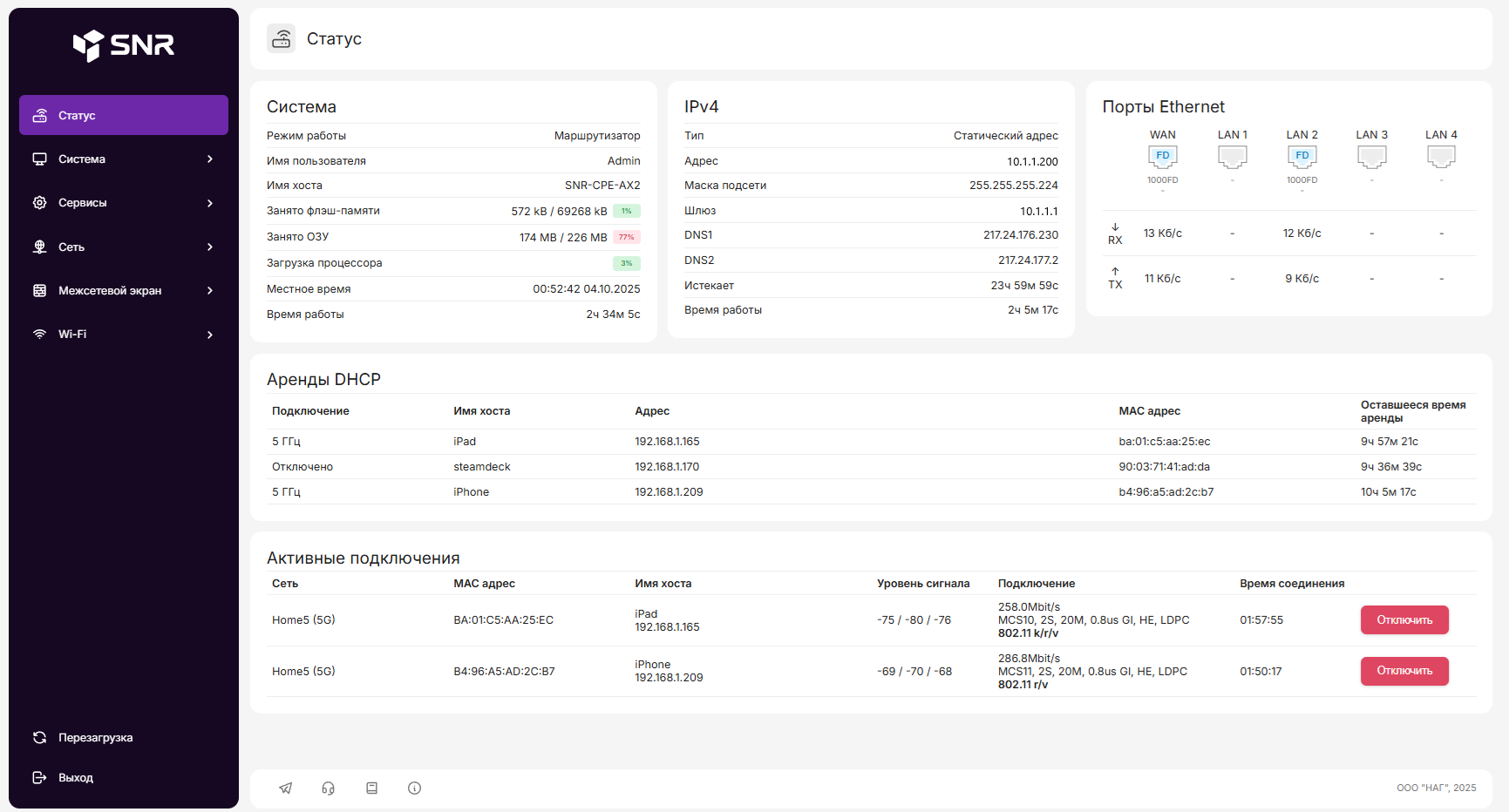

Таблица состояния и трафик на портах​

На главной странице отображаются основные сведения о состоянии сети и устройства. Здесь вы можете быстро проверить параметры текущего подключения, состояние портов Ethernet, а также увидеть ключевые служебные показатели.

  1. В таблице IPv4 показаны настройки IP-адресации:
  • Тип - способ получения адреса (динамический или статический).
  • Адрес - текущий IPv4-адрес устройства.
  • Маска подсети - маска, определяющая размер сети.
  • Шлюз - основной шлюз по умолчанию.
  • DNS1 / DNS2 - используемые DNS-серверы.
  • Истекает - оставшееся время до окончания аренды IP-адреса (для DHCP).
  • Время работы - продолжительность работы интерфейса с текущими параметрами.
  1. В таблице Порты Ethernet отражается статус WAN и LAN-портов, их скорость, а также текущая нагрузка по приёму и передаче данных.
  • WAN / LAN1-LAN4 - текущее состояние (Full duplex или Half duplex) и скорость соединения для каждого порта.
  • RX - входящий трафик (скорость приёма данных).
  • TX - исходящий трафик (скорость передачи данных). Статус подключения
