Базовые инструменты icmp-диагностики соединений в CWMP

Структура работы​

При обращении клиента с жалобой на качество соединения, оператор связи может выполнить диагностику LAN и WAN подключений с помощью утилит ping и traceroute в WEB UI. Эти же действия можно выполнить централизованно через CWMP-параметры InternetGatewayDevice.IPPingDiagnostics и InternetGatewayDevice.TraceRouteDiagnostics

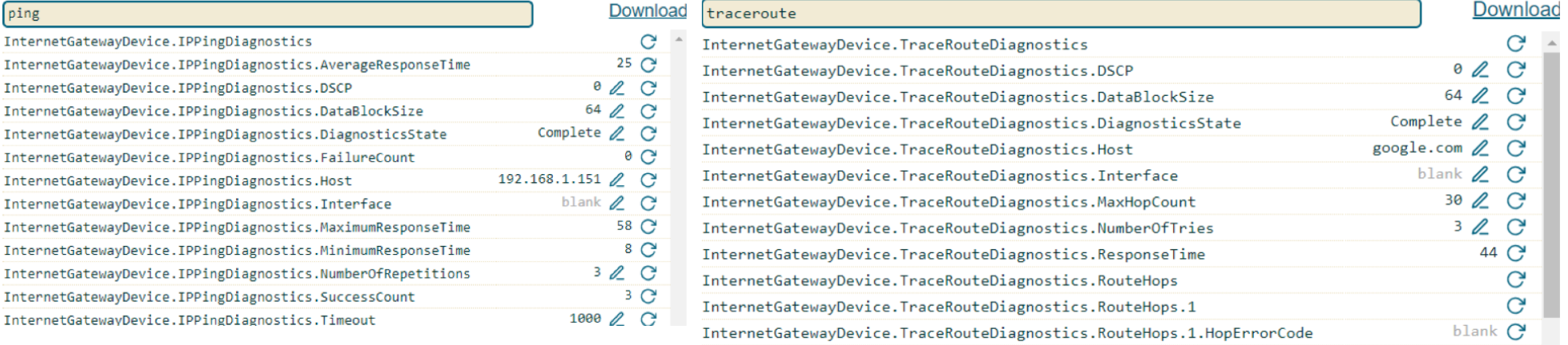

Ветки параметров ping и traceroute в панели управления ACS-сервера Для запуска диагностики нужно указать значения в параметрах:

  • .Host - URL или IP-адрес
  • .DiagnosticState - статус "Requested"
  • .Interface - интерфейс (прим. "ra0")

После применения этих значений, обновите всю ветку повторно. Статус .DiagnosticState изменится на "Complete". Для диагностики ping и traceroute выполняются идентичные действия, но для вывода результатов последней потребуется больше времени.

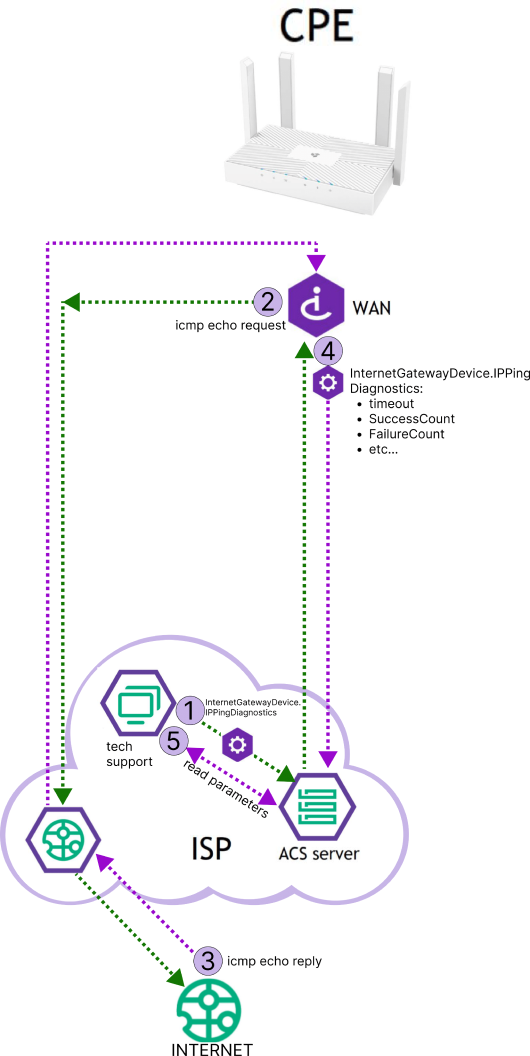

Схематичное представление

Схематичное изображение взаимодействия ACS-сервера с роутером для диагностики WAN/LAN соединений утилитами icmp
