Настройка VLAN через CWMP

Немного теории - заводская конфигурация и структура объектов Layer2Bridging​

Layer2Bridging определяет способ настройки портов CPE для работы с тегированными кадрами.

По умолчанию структура объектов Layer2Bridging для 5ти портового роутера (1 WAN, 4 LAN) содержит в себе 12 объектов:

  • 5 объектов AvailableInterface
  • 2 объекта Bridge
  • 5 объектов Filter

Layer2Bridging определяет способ настройки портов CPE для работы с тегированными кадрами.

По умолчанию структура объектов Layer2Bridging для 5ти портового роутера (1 WAN, 4 LAN) содержит в себе 12 объектов:

  • 5 объектов AvailableInterface
  • 2 объекта Bridge
  • 5 объектов Filter

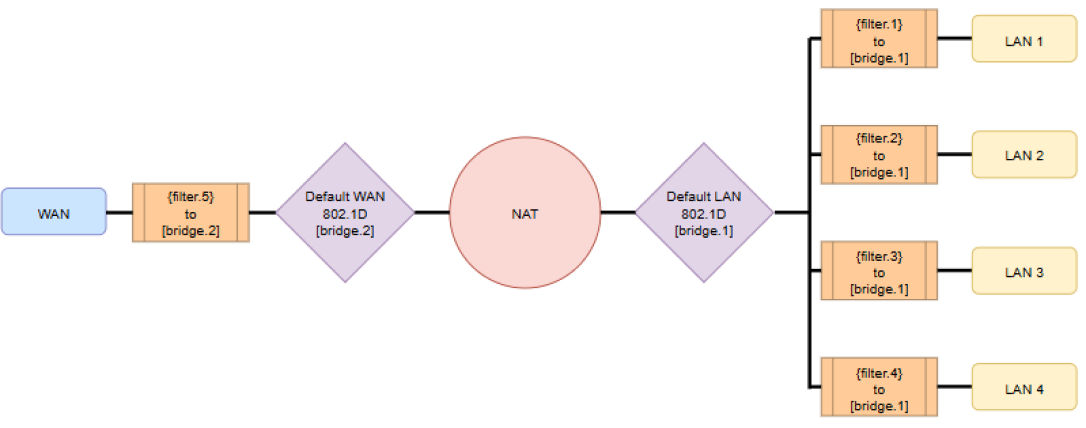

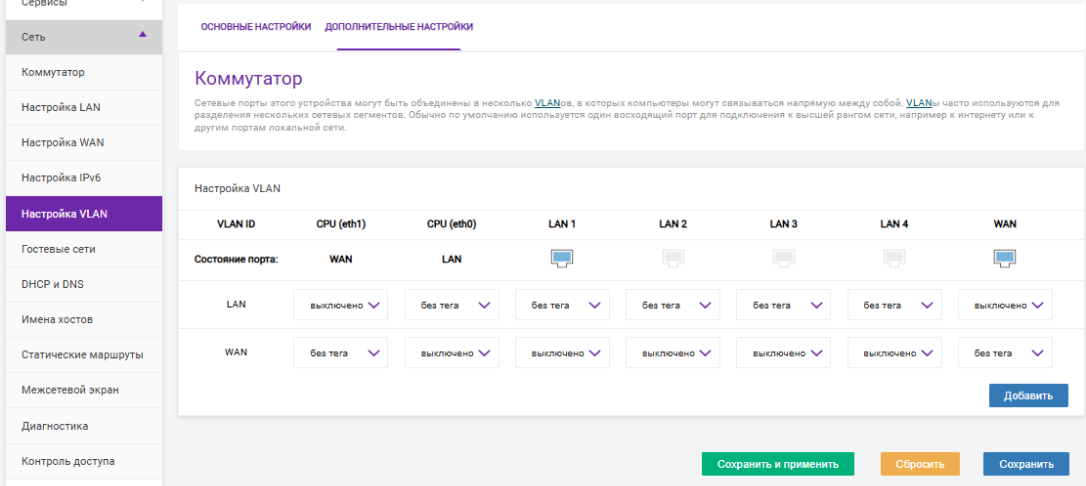

Заводская конфигурация VLAN в layer2bridging Заводская конфигурация VLAN в WEB-интерфейсе

Рассмотрим их подробнее

Объекты AvailableInterface​

Объекты AvailableInterface содержат в себе информацию о доступных интерфейсах на роутере, которые могут быть добавлены во VLAN. Ключевым параметр - AvailableInterfaceKey, является уникальным номером интерфейса и используется для связи с другими объектами.

InternetGatewayDevice.Layer2Bridging.AvailableInterface.{i}
InternetGatewayDevice.Layer2Bridging.AvailableInterface.{i}.AvailableInterfaceKey
InternetGatewayDevice.Layer2Bridging.AvailableInterface.{i}.InterfaceReference
InternetGatewayDevice.Layer2Bridging.AvailableInterface.{i}.InterfaceType

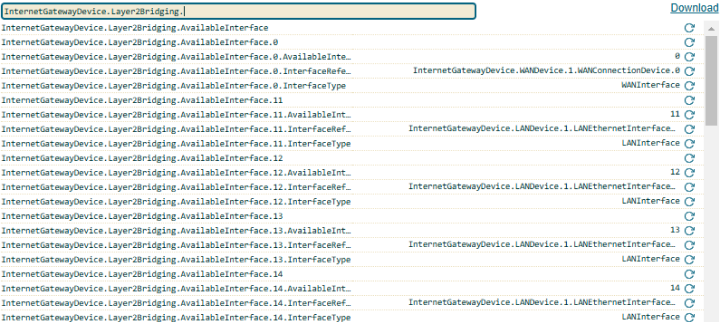

Ветка параметров AvailableInterface в ACS

Заводское значение объектов

Эти объекты являются константными и недоступны для редактирования.

Объекты Bridge​

Объекты Bridge служат для создания VLAN на роутере, с указанием для него VLAN ID.

InternetGatewayDevice.Layer2Bridging.Bridge.{i}
InternetGatewayDevice.Layer2Bridging.Bridge.{i}.BridgeKey
InternetGatewayDevice.Layer2Bridging.Bridge.{i}.BridgeName
InternetGatewayDevice.Layer2Bridging.Bridge.{i}.BridgeStandard
InternetGatewayDevice.Layer2Bridging.Bridge.{i}.BridgeEnable
InternetGatewayDevice.Layer2Bridging.Bridge.{i}.VLANID

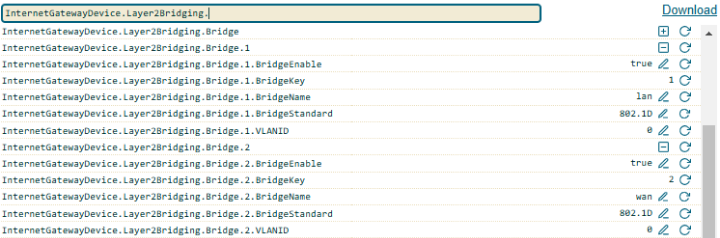

Ветка параметров Bridge в ACS

Заводское значение объектов
## Bridge объект для сегмента LAN
"Bridge.1" : {
    "Bridge.1.BridgeKey" :      1,
    "Bridge.1.BridgeName" :     "lan",
    "Bridge.1.BridgeStandard" : "802.1D",
    "Bridge.1.BridgeEnable" :   true,
    "Bridge.1.VLANID" :         0
    }

## Bridge объект для сегмента WAN
"Bridge.2" : {
    "Bridge.2.BridgeKey" :      2,
    "Bridge.2.BridgeName" :     "wan",
    "Bridge.2.BridgeStandard" : "802.1D",
    "Bridge.2.BridgeEnable" :   true,
    "Bridge.2.VLANID" :         0
    }

Объекты Filter​

Объекты Filter служат для добавления интерфейса во VLAN и за поведение входящего трафика на данный интерфейс.

InternetGatewayDevice.Layer2Bridging.Filter.{i}
InternetGatewayDevice.Layer2Bridging.Filter.{i}.AdmitOnlyVLANTagged
InternetGatewayDevice.Layer2Bridging.Filter.{i}.FilterBridgeReference
InternetGatewayDevice.Layer2Bridging.Filter.{i}.FilterEnable
InternetGatewayDevice.Layer2Bridging.Filter.{i}.FilterInterface
InternetGatewayDevice.Layer2Bridging.Filter.{i}.FilterKey
InternetGatewayDevice.Layer2Bridging.Filter.{i}.FilterStatus
InternetGatewayDevice.Layer2Bridging.Filter.{i}.VLANIDFilter

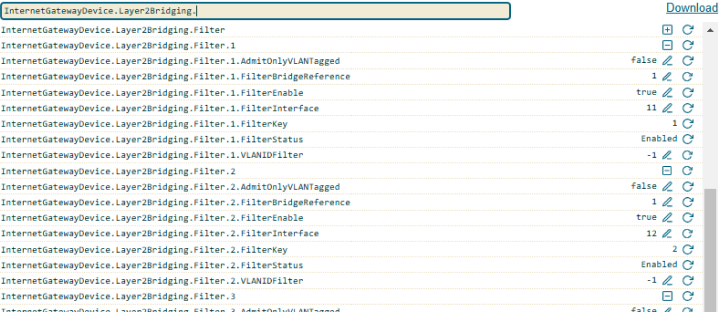

Ветка параметров Filter в ACS

Заводское значение объектов
##Filter объект для связи порта LAN1 c Bridge.1
"Filter.1" : {
    "Filter.1.AdmitOnlyVLANTagged" :    false,
    "Filter.1.FilterBridgeReference" :  1,
    "Filter.1.FilterEnable" :           true,
    "Filter.1.FilterInterface" :        11,
    "Filter.1.FilterKey" :              1,
    "Filter.1.FilterStatus" :           "Enabled",
    "Filter.1.VLANIDFilter" :           -1
    }

##Filter объект для связи порта LAN2 c Bridge.1
"Filter.2" : {
    "Filter.2.AdmitOnlyVLANTagged" :    false,
    "Filter.2.FilterBridgeReference" :  1,
    "Filter.2.FilterEnable" :           true,
    "Filter.2.FilterInterface" :        12,
    "Filter.2.FilterKey" :              2,
    "Filter.2.FilterStatus" :           "Enabled",
    "Filter.2.VLANIDFilter" :           -1
    }

##Filter объект для связи порта LAN3 c Bridge.1
"Filter.3" : {
    "Filter.3.AdmitOnlyVLANTagged" :    false,
    "Filter.3.FilterBridgeReference" :  1,
    "Filter.3.FilterEnable" :           true,
    "Filter.3.FilterInterface" :        13,
    "Filter.3.FilterKey" :              3,
    "Filter.3.FilterStatus" :           "Enabled",
    "Filter.3.VLANIDFilter" :           -1
    }

##Filter объект для связи порта LAN4 c Bridge.1
"Filter.4" : {
    "Filter.4.AdmitOnlyVLANTagged" :    false,
    "Filter.4.FilterBridgeReference" :  1,
    "Filter.4.FilterEnable" :           true,
    "Filter.4.FilterInterface" :        14,
    "Filter.4.FilterKey" :              4,
    "Filter.4.FilterStatus" :           "Enabled",
    "Filter.4.VLANIDFilter" :           -1
    }

##Filter объект для связи порта WAN c Bridge.2
"Filter.5" : {
    "Filter.5.AdmitOnlyVLANTagged" :    false,
    "Filter.5.FilterBridgeReference" :  2,
    "Filter.5.FilterEnable" :           true,
    "Filter.5.FilterInterface" :        0,
    "Filter.5.FilterKey" :              5,
    "Filter.5.FilterStatus" :           "Enabled",
    "Filter.5.VLANIDFilter" :           -1
    }

Marking​

Объекты Marking служат для определения поведения выходящего трафика с интерфейса добавленного во VLAN.

InternetGatewayDevice.Layer2Bridging.Marking.{i}
InternetGatewayDevice.Layer2Bridging.Marking.{i}.EthernetPriorityMark
InternetGatewayDevice.Layer2Bridging.Marking.{i}.MarkingBridgeReference
InternetGatewayDevice.Layer2Bridging.Marking.{i}.MarkingEnable
InternetGatewayDevice.Layer2Bridging.Marking.{i}.MarkingInterface
InternetGatewayDevice.Layer2Bridging.Marking.{i}.VLANIDMark
InternetGatewayDevice.Layer2Bridging.Marking.{i}.VLANIDUntag
Заводское значение объектов

По умолчанию объекты Marking отсутствуют, т.к. два объекта Bridge находятся в режиме 802.1D, а не 802.1Q.

Настройка LAN в режиме Bridge​

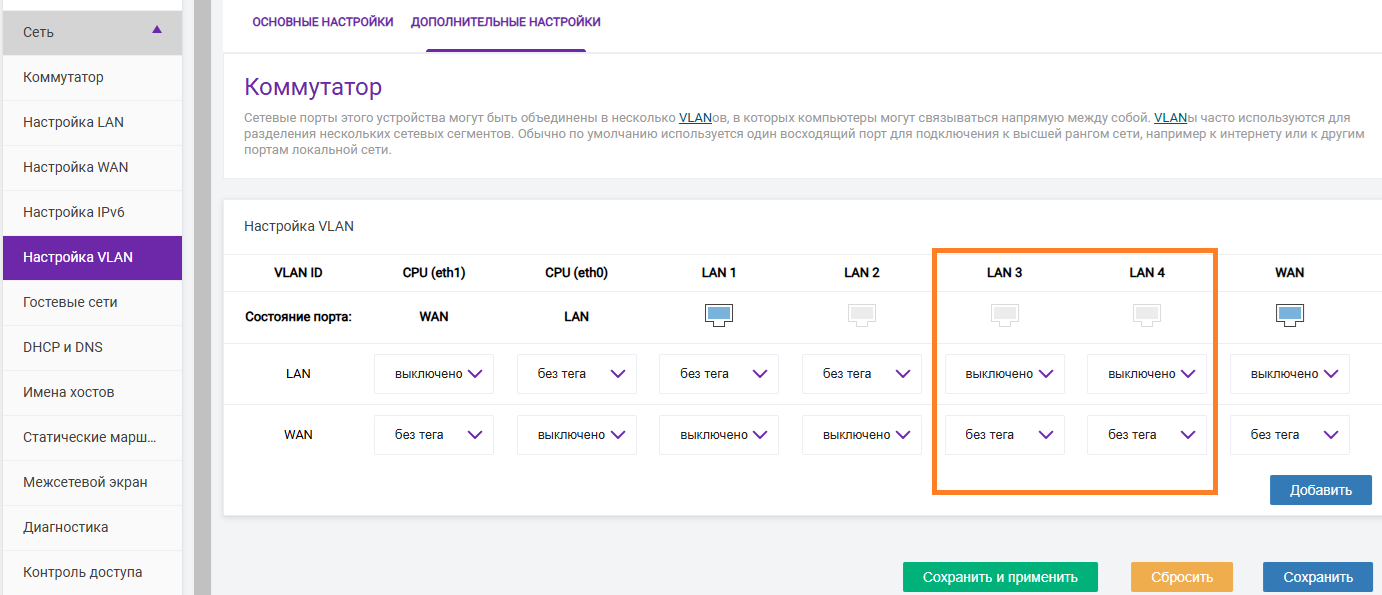

Настройка "прозрачного моста" позволяет добавить LAN-порт, находящийся за NAT, в один широковещательный домен с WAN-портом. Для примера, настроим режим моста для портов LAN3 и LAN4 нашего роутера.

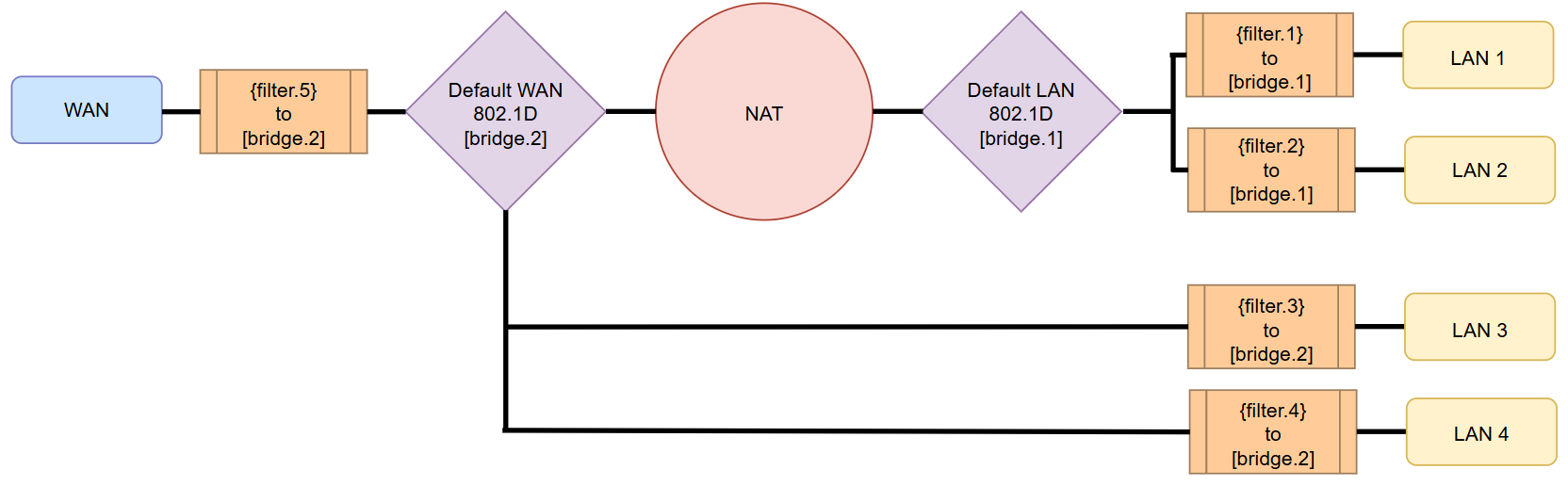

Логическая схема настройки портов в режиме моста через layer2bridging Настройка режима моста на портах LAN3 и LAN4 через WEB-интерфейс

Изменение объекта Filter для LAN3 и LAN4​

Для перевода портов в режим моста, изменим объект Filter для этих портов

InternetGatewayDevice.Layer2Bridging.Filter.{i}.
"Filter.3" : {
    "Filter.3.AdmitOnlyVLANTagged" :    false,
    "Filter.3.FilterBridgeReference" :  2,
    "Filter.3.FilterEnable" :           true,
    "Filter.3.FilterInterface" :        13,
    "Filter.3.FilterKey" :              3,
    "Filter.3.FilterStatus" :           "Disabled",
    "Filter.3.VLANIDFilter" :           -1
    }
Скриншот из ACS

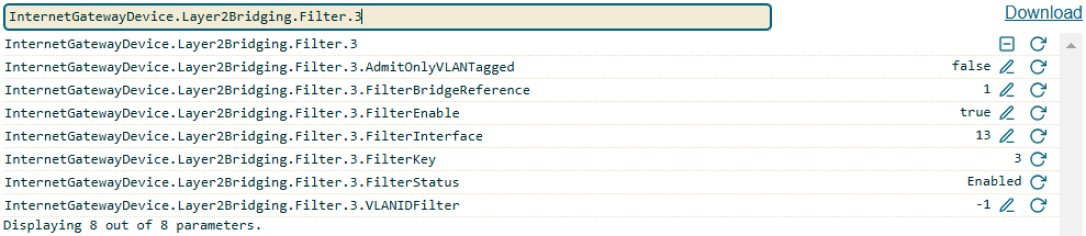

Измененный объект Filter для LAN3

"Filter.4" : {
    "Filter.4.AdmitOnlyVLANTagged" :    false,
    "Filter.4.FilterBridgeReference" :  2,
    "Filter.4.FilterEnable" :           true,
    "Filter.4.FilterInterface" :        14,
    "Filter.4.FilterKey" :              4,
    "Filter.4.FilterStatus" :           "Disabled",
    "Filter.4.VLANIDFilter" :           -1
    }
Скриншот из ACS

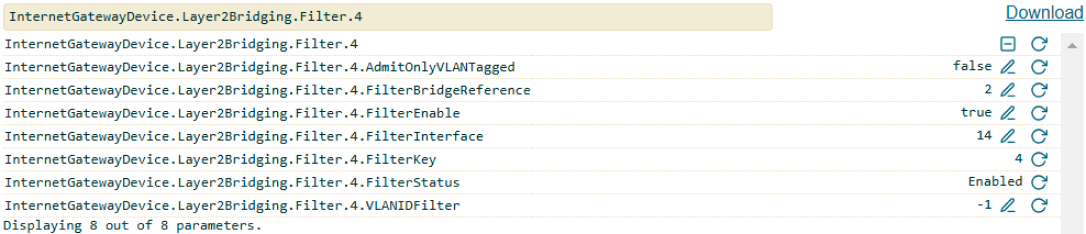

Измененный объект Filter для LAN4

Как итог, LAN3 и LAN4 добавлены в один "прозрачный мост"/широковещательный домен с WAN портом.

Настройка LAN VLAN​

В примере рассматривается добавление порта LAN3 в VLAN100 и порта LAN4 в VLAN200.

Необходимые действия:

  1. Создать и изменить объект Bridge
  2. Создать и изменить объект Filter
  3. Создать и изменить объект Marking

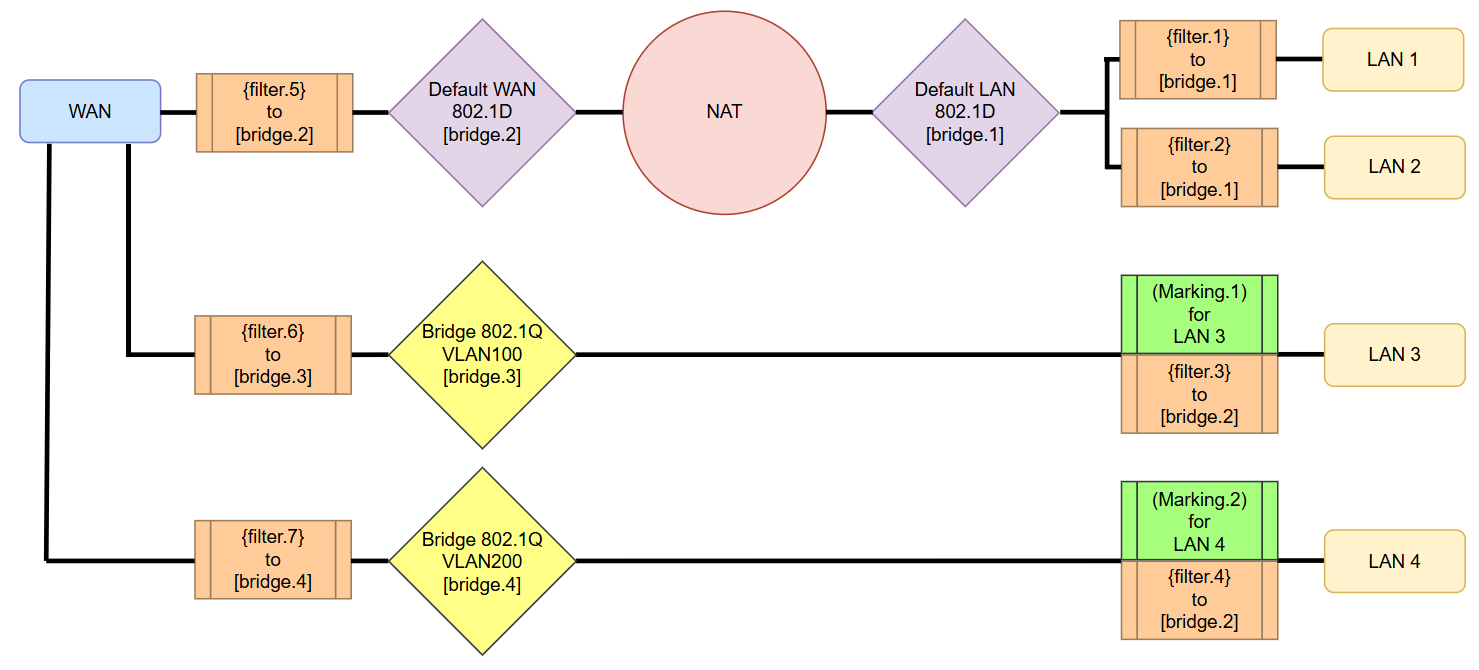

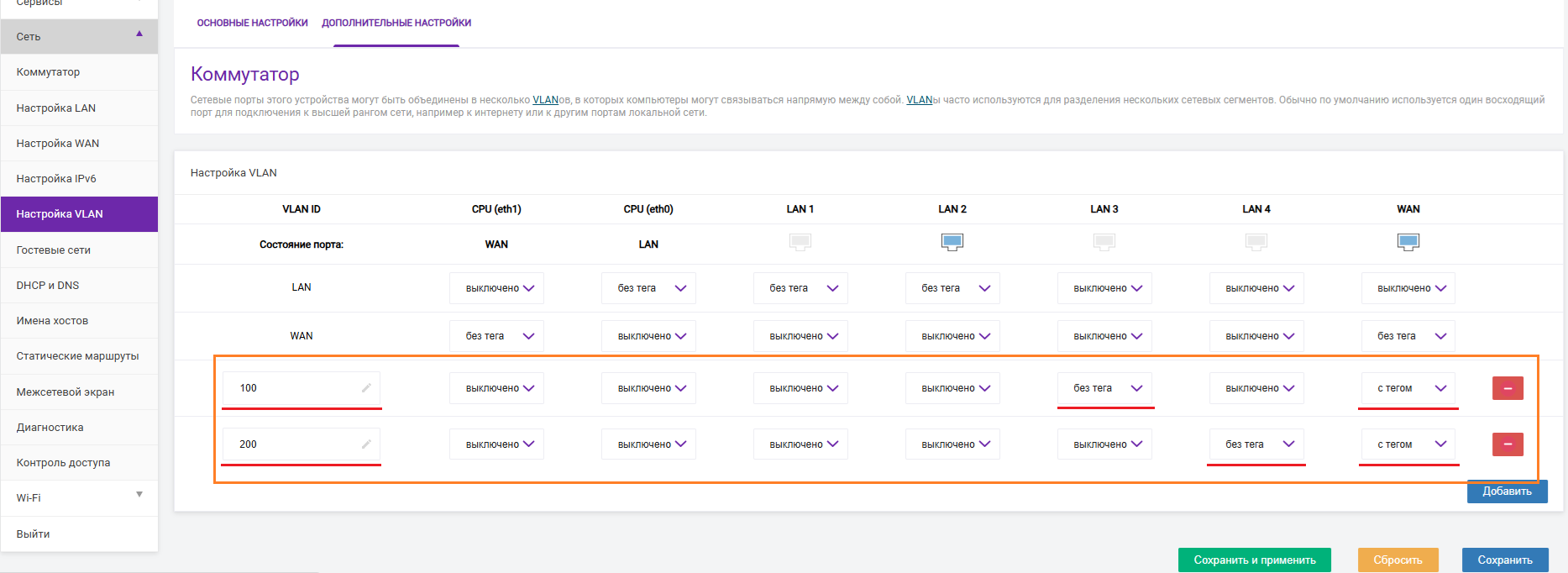

Логическая схема настраиваемого LAN VLAN 200 для портов 3 и 4 Настройка портов 3 и 4 в VLAN 200

Создание объекта Bridge​

InternetGatewayDevice.Layer2Bridging.Bridge.{i}.

Для создания VLAN 100 на роутере, создаем новый объект Bridge и меняем значения по умолчанию у параметров:

  • BridgeStandard = 802.1Q
  • BridgeEnable = true
  • VLANID = 100

Номер и BridgeKey объекта будут одинаковыми, их значения всегда будут n + 1, где n это текущее количество объектов Bridge.

"Bridge.3" : {
    "Bridge.3.BridgeKey" :      3,
    "Bridge.3.BridgeName" :     "",
    "Bridge.3.BridgeStandard" : "802.1Q",
    "Bridge.3.BridgeEnable" :   true,
    "Bridge.3.VLANID" :         100
    }
Скриншот из ACS

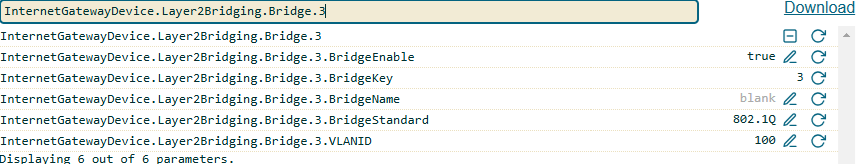

Добавление и редактирование объекта Bridge 3 для создания VLAN 100 на роутере

Для создания VLAN 200 выполняем аналогичные действия:

"Bridge.4" : {
    "Bridge.4.BridgeKey" :      4,
    "Bridge.4.BridgeName" :     "",
    "Bridge.4.BridgeStandard" : "802.1Q",
    "Bridge.4.BridgeEnable" :   true,
    "Bridge.4.VLANID" :         200
    }
Скриншот из ACS

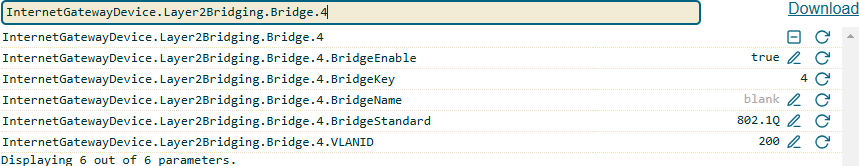

Добавление и редактирование объекта Bridge 4 для создания VLAN 200 на роутере

Создание и изменение объекта Filter​

InternetGatewayDevice.Layer2Bridging.Filter.{i}.

Создаем новый объект Filter и меняем значения параметров:

  • FilterBridgeReference = 3
  • FilterEnable = true
  • FilterInterface = 0

В параметре FilterInterface указывается номер интерфейса из параметра AvailableInterfaceKey, в данном примере это номер порта WAN.

Этот интерфейс будет добавлен в Bridge(vlan), значение которого указано в параметре FilterBridgeReference, в этом примере - в Bridge VLAN100.

"Filter.6" : {
    "Filter.6.AdmitOnlyVLANTagged" :    false,
    "Filter.6.FilterBridgeReference" :  3,
    "Filter.6.FilterEnable" :           true,
    "Filter.6.FilterInterface" :        0,
    "Filter.6.FilterKey" :              6,
    "Filter.6.FilterStatus" :           "Disabled",
    "Filter.6.VLANIDFilter" :           -1
    }
Скриншот из ACS

Добавление и редактирование объекта Filter 6 для указания номера интерфепйса из параметра AvailableInterfaceKey

Для перевода LAN 3 в ранее созданный Bridge.3 из существующего по умолчанию Bridge.1, изменим значение параметра FilterBridgeReference в объекте Filter.3 на "3":

"Filter.3" : {
    "Filter.3.AdmitOnlyVLANTagged" :    false,
    "Filter.3.FilterBridgeReference" :  3,
    "Filter.3.FilterEnable" :           true,
    "Filter.3.FilterInterface" :        13,
    "Filter.3.FilterKey" :              3,
    "Filter.3.FilterStatus" :           "Disabled",
    "Filter.3.VLANIDFilter" :           -1
    }
Скриншот из ACS

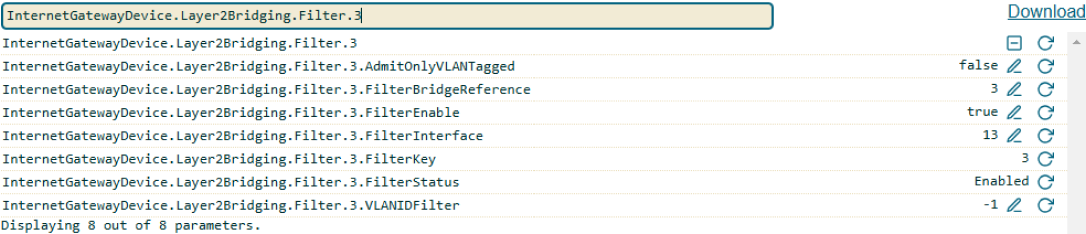

Редактирование объекта Filter 3 для перевода LAN 3 из Bridge 1 в Bridge 3

Аналогично LAN3, для LAN 4 создается новый объект Filter, добавляющий WAN в Bridge VLAN200:

"Filter.7" : {
    "Filter.7.AdmitOnlyVLANTagged" :    false,
    "Filter.7.FilterBridgeReference" :  4,
    "Filter.7.FilterEnable" :           true,
    "Filter.7.FilterInterface" :        0,
    "Filter.7.FilterKey" :              7,
    "Filter.7.FilterStatus" :           "Disabled",
    "Filter.7.VLANIDFilter" :           -1
    }
Скриншот из ACS

Создание объекта Filter для добавления WAN в Bridge VLAN200

Для добавления LAN 4 в Bridge VLAN200, в объекте Filter.4 изменяется параметр FilterBridgeReference на "4":

"Filter.4" : {
    "Filter.4.AdmitOnlyVLANTagged" :    false,
    "Filter.4.FilterBridgeReference" :  4,
    "Filter.4.FilterEnable" :           true,
    "Filter.4.FilterInterface" :        14,
    "Filter.4.FilterKey" :              4,
    "Filter.4.FilterStatus" :           "Disabled",
    "Filter.4.VLANIDFilter" :           -1
    }
Скриншот из ACS

Редактирование объекта Filter 4 для добавления LAN4 в Bridge VLAN200

Создание и изменение объекта Marking​

InternetGatewayDevice.Layer2Bridging.Marking.{i}.

Создаем новый объект Marking и изменяем значения для:

  • MarkingBridgeReference = 3
  • MarkingEnable = true
  • MarkingInterface = 13
  • VLANIDUntag = true

В MarkingBridgeReference указывается номер объекта Bridge, с которым работает данный объект Marking, в примере это "3" для Bridge VLAN100.

В MarkingInterface указывается номер интерфейса, с которым работает данный объект Marking. Значение берется из параметра AvailableInterfaceKey, в примере это "13" для порта LAN3.

В VLANIDUntag указывается значение true или false. При значении true кадры будут выходить с порта LAN3 нетегированными, при значении false тегированными, в нашем примере с VLANID 100.

"Marking.1" : {
    "Marking.1.EthernetPriorityMark" :      -1,
    "Marking.1.MarkingBridgeReference" :    3,
    "Marking.1.MarkingEnable" :             true,
    "Marking.1.MarkingInterface" :          13,
    "Marking.1.VLANIDMark" :                -1,
    "Marking.1.VLANIDUntag" :               true
    }
Скриншот из ACS

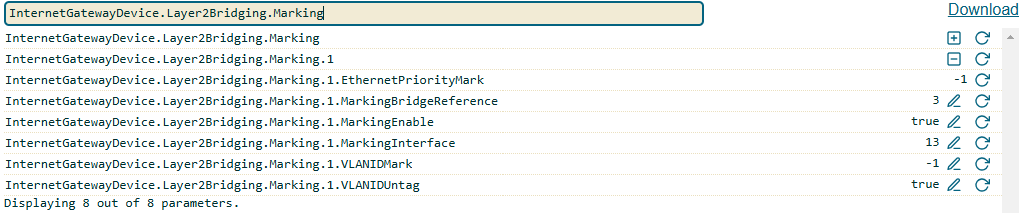

Создание объекта Marking

"Marking.2" : {
    "Marking.2.EthernetPriorityMark" :      -1,
    "Marking.2.MarkingBridgeReference" :    4,
    "Marking.2.MarkingEnable" :             true,
    "Marking.2.MarkingInterface" :          14,
    "Marking.2.VLANIDMark" :                -1,
    "Marking.2.VLANIDUntag" :               true
    }
Скриншот из ACS

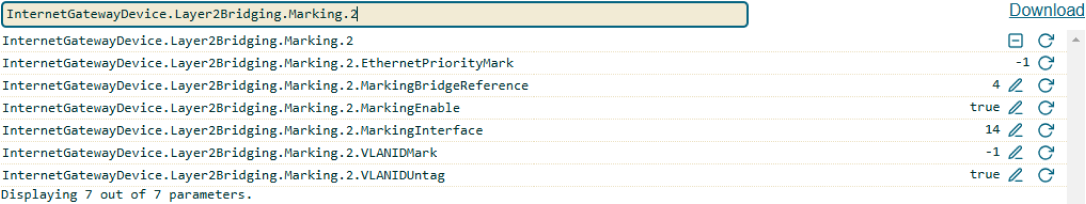

Создание еще одного объекта Marking, но для LAN3 в VLAN200
