Отдельная Wi-Fi-сеть с выходом через VPN

осторожно

Функционал, описанный в инструкции, НЕ предназначен и НЕ должен использоваться для:

Обхода установленных на территории Российской Федерации ограничений доступа к информационным ресурсам Доступа к сайтам, внесённым в Единый реестр запрещённой информации Ответственность за использование технологии в соответствии с действующим законодательством РФ лежит на лицах, осуществляющих её настройку и эксплуатацию.

Нажмите здесь, чтобы раскрыть подробности

Данная техническая инструкция предназначена исключительно для целей организации защищённого доступа к внутренним (приватным) сетевым ресурсам. Настройка должна производиться только администраторами корпоративных сетей для служебных нужд компании с использованием выделенных для этих целей VPN-сервисов.

Цель инструкции​

В данной инструкции рассмотрен кейс настройки безопасного подключения из отдельной (дополнительно создаваемой) локальной сети к внутренним ресурсам корпоративной сети. Например, к локальному файловому серверу, системе учета или IP-телефонии.

Мы выполним следующие действия:

  1. Создадим гостевую сеть (дополнительный и отдельный локальный сегмент) с отдельным Wi-Fi.
  2. Создадим защищенный туннель (на примере WireGuard) между маршрутизатором и офисным сервером.
  3. Настроим правила так, чтобы трафик к внутренним службам офиса шел через этот туннель только для отдельной гостевой сети.

Ход настройки​

Шаг 1: Создание отдельной локальной сети​

  1. Перейдите в меню "Сеть" → "Гостевые сети" WEB-интерфейса роутера.
  2. Нажмите "Создать новую сеть" для перехода к редактированию новой сети. Введите название этой сети.
  3. Выберите один из трех доступных интерфейсов Guest для включения Wi-Fi в этой сети. В разделе "Основные настройки Wi-Fi" введите данные для Wi-Fi-сети (имя сети и пароль).

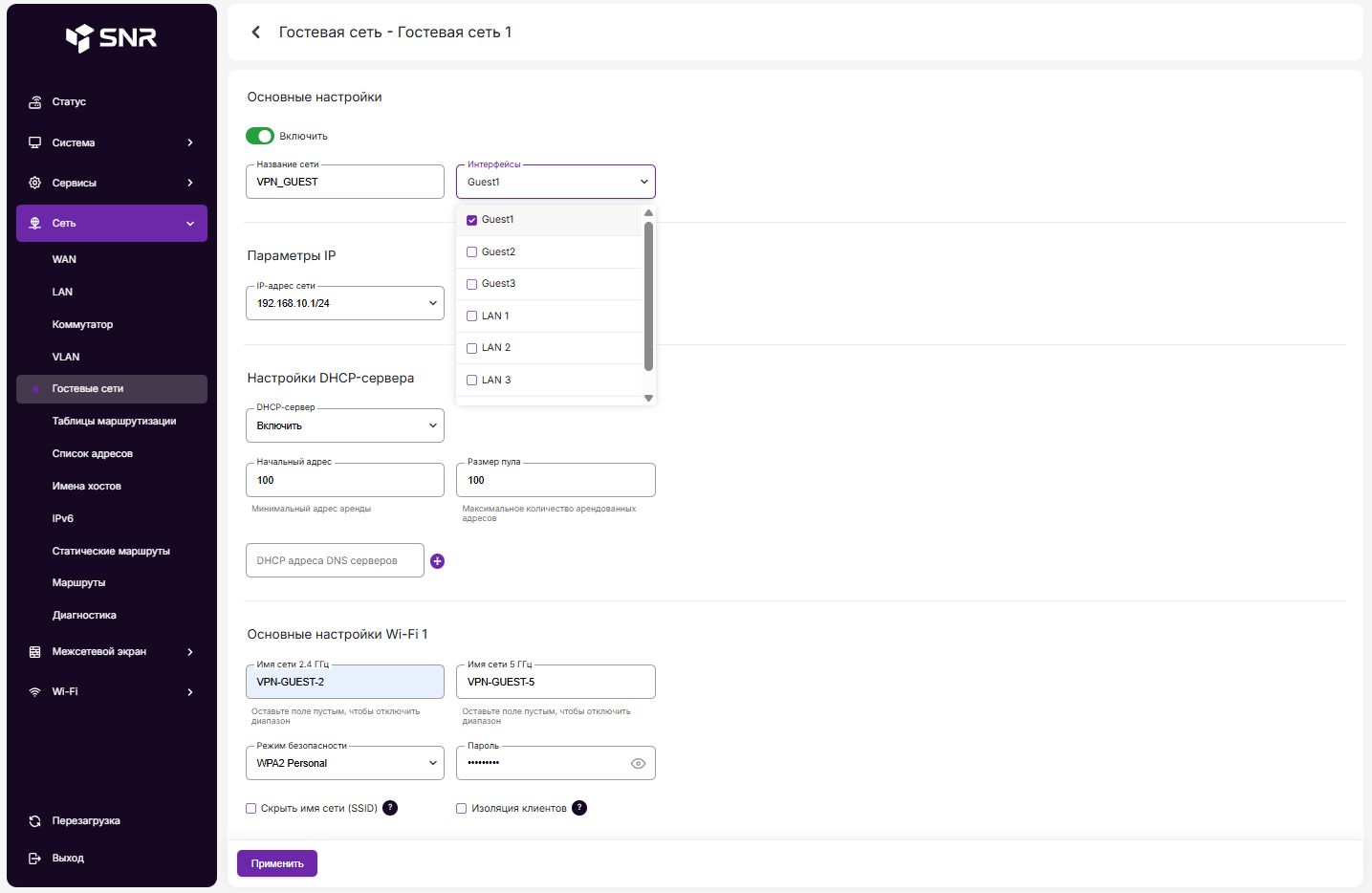

  4. Нажмите "Применить". Создание отдельной гостевой Wi-Fi сети для VPN

Шаг 2: Настройка VPN-туннеля (Wireguard)​

  1. Перейдите в меню "Сервисы" → "WireGuard" WEB-интерфейса роутера.

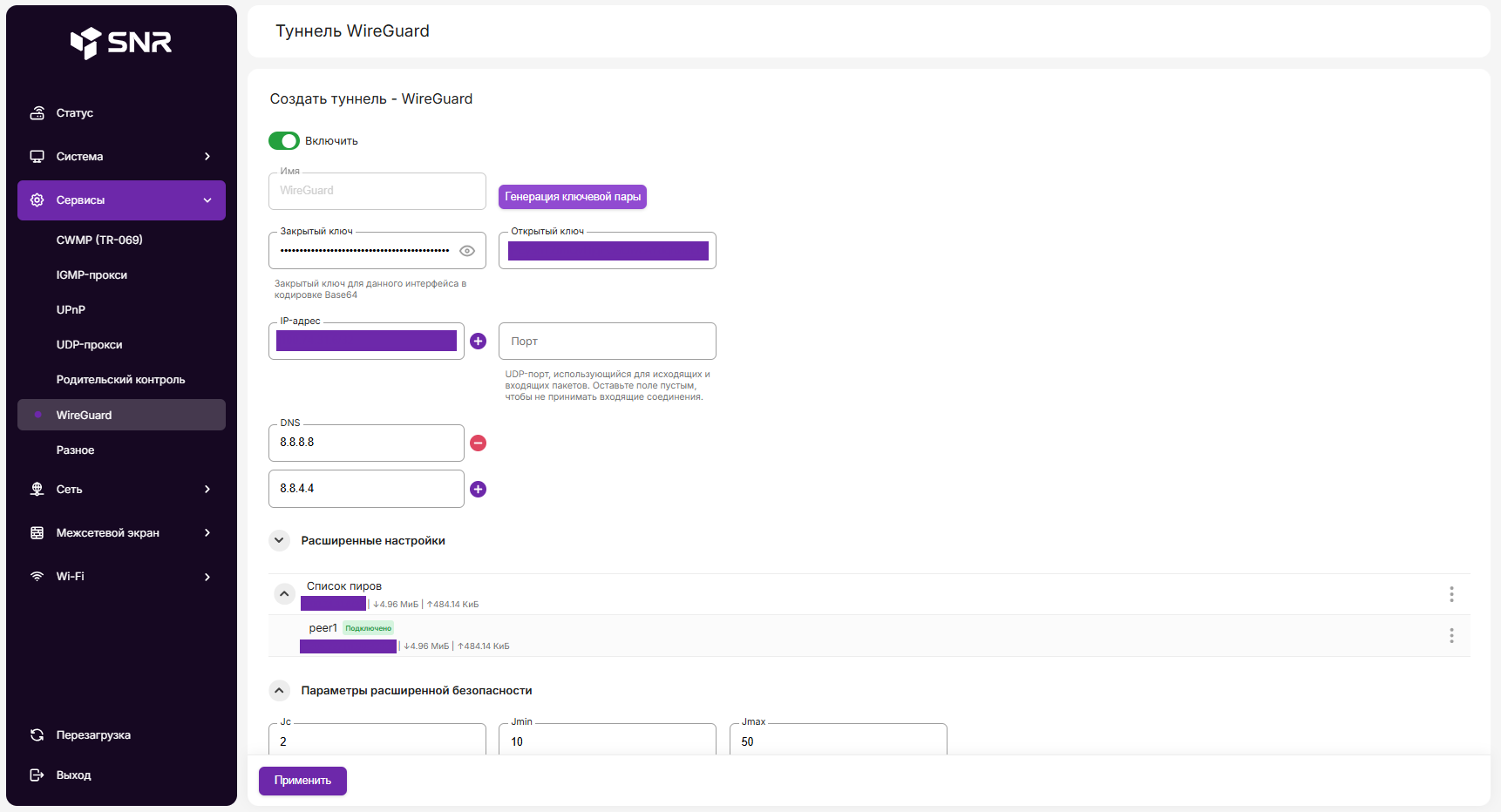

  2. Загрузите конфигурацию из файла используя форму или нажмите "Добавить", чтобы настроить интерфейс вручную. Присвойте интерфейсу любое понятное имя, например "WireGuard". Настройка Wireguard и AmneziaWG на роутере SNR
к сведению

В настройках пира (Peer) найдите галочку: "Маршрутизировать разрешенные IP-адреса в туннель" и убедитесь, что она включена.

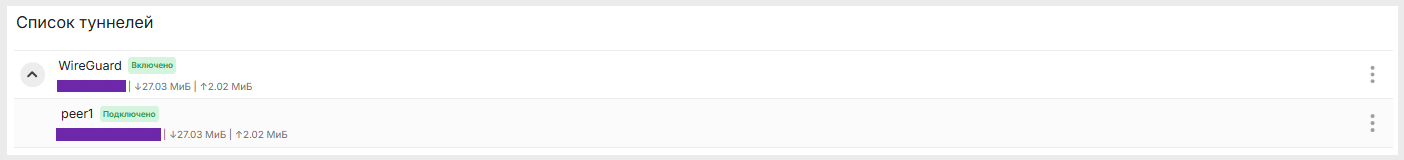

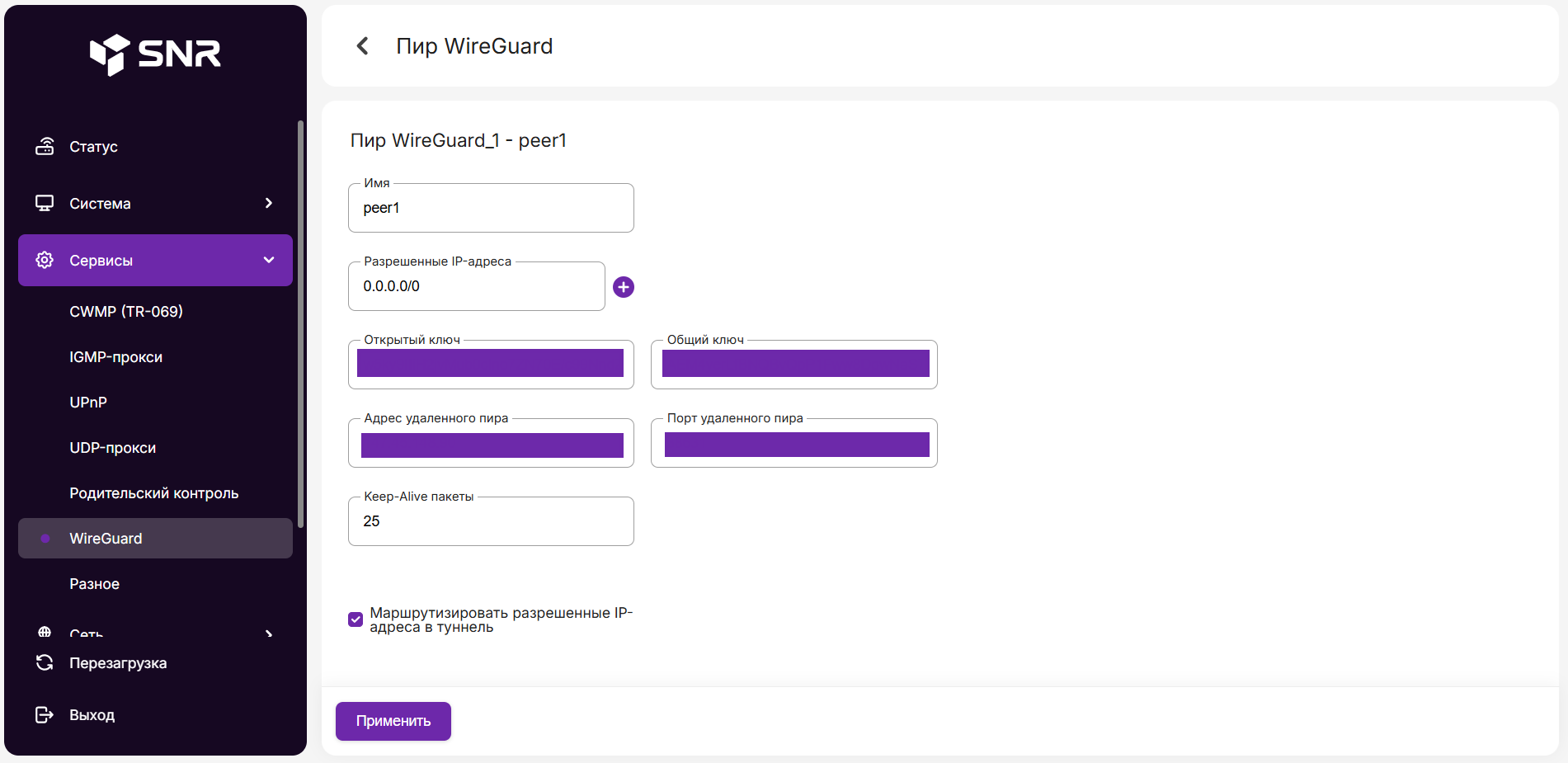

Настройка пира WG/AWG для PBR 3. Оставшиеся поля заполните в соответствии с вашей конфигурацией, нажмите "Применить". Статус туннеля должен быть "Включен/Подключен". Статус VPN-интерфейса после настройки

Шаг 3: Создание отдельной таблицы маршрутов для VPN и гостевой сети​

  1. Перейдите в меню "Сеть" -> "Таблицы маршрутизации" WEB-интерфейса роутера.
  2. В разделе "Таблицы маршрутизации" нажмите "Добавить" и укажите:
  • Имя - "Office_WG"
  • Номер таблицы - "200" Создание таблицы маршрутизации
  1. В разделе "Маршрутизация интерфейсов":

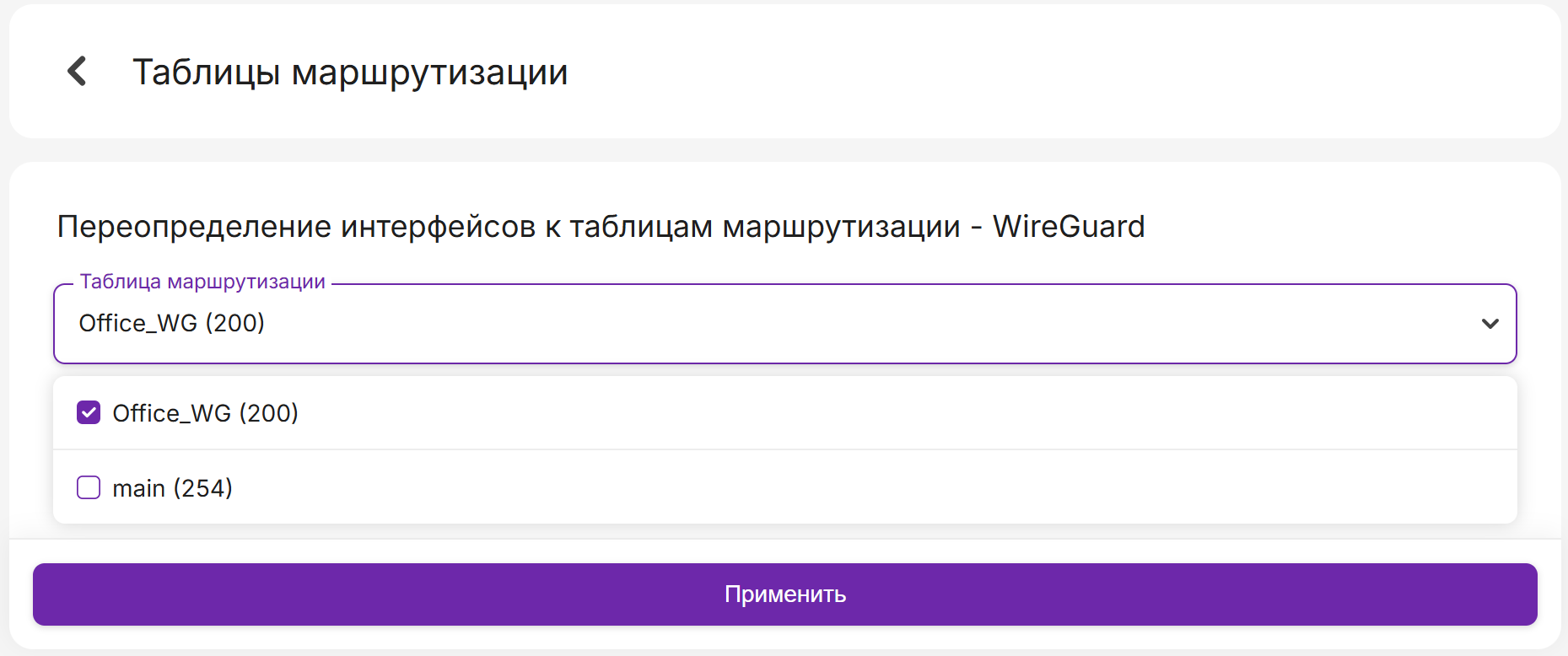

  • Найдите созданный интферфейс "WireGuard" и через редактирование присвойте ему таблицу "Office_WG", созданную ранее: Привязка интерфейса WG к кастомной таблице маршрутизации

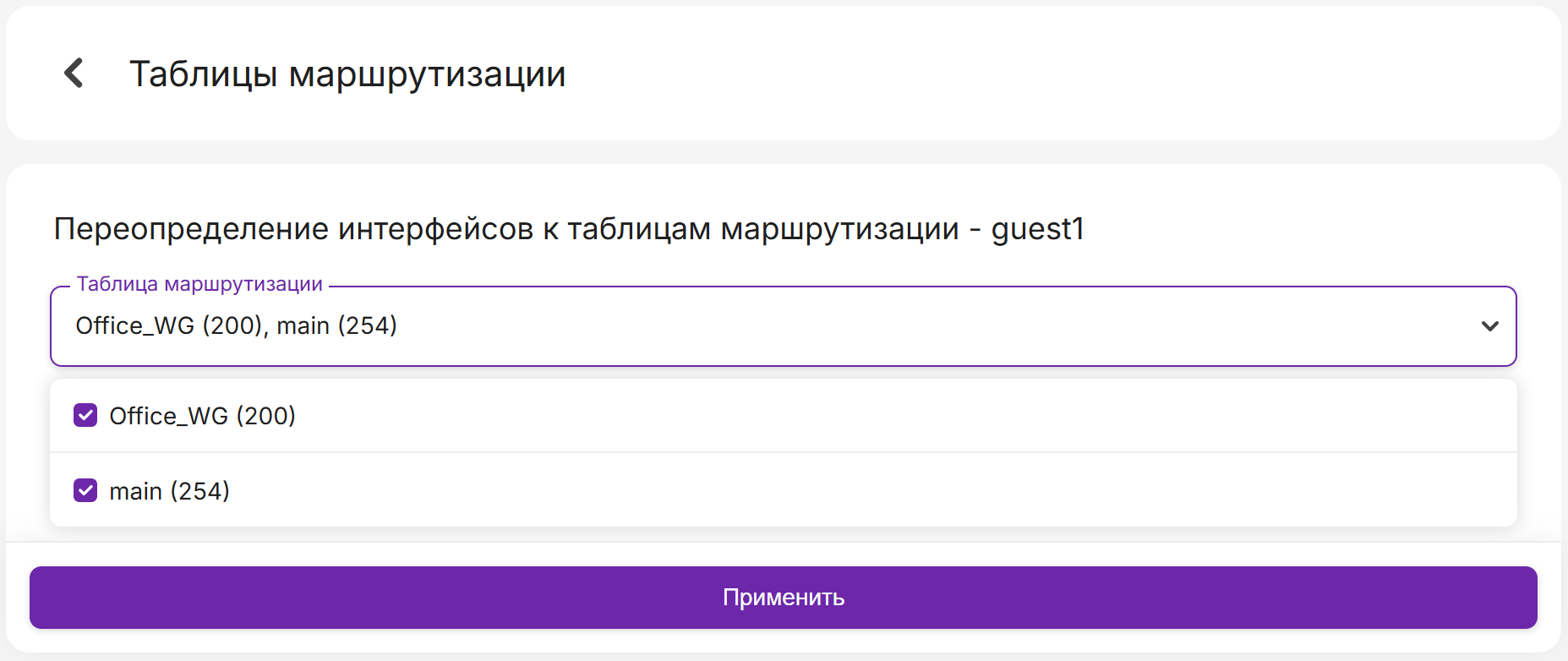

  • Найдите интерфейс "guest1" гостевой сети, которую создали ранее и через редактирование присвойте ему таблицы "main" и "Office_WG": Привязка интерфейса LAN к кастомной таблице маршрутизации

Шаг 4: Создание правила маршрутизации "Все из гостевой сети - маршрутизировать в интерфейс"​

  1. Перейдите в меню "Межсетевой экран" → "Правила для трафика", и создайте новое правило:
  • Включите правило
  • Название - "Office_WG"
  • Зона источник - "VPN_GUEST" (сеть, которую настроили ранее)
  • Действие - выберите "Маркировать в таблицу"
  • В опции "Таблица маршрутизации" выберите "Office_WG (200)"

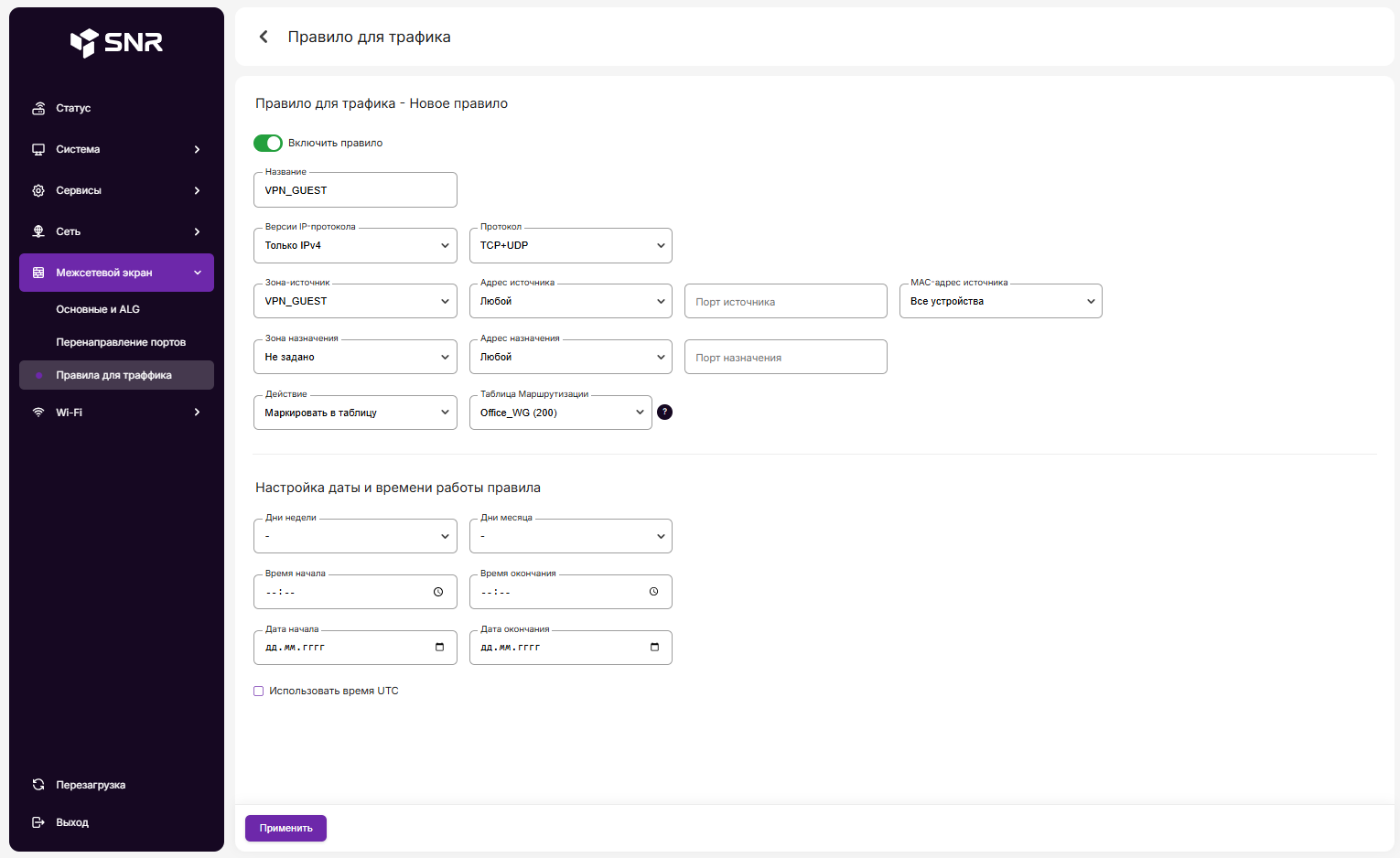

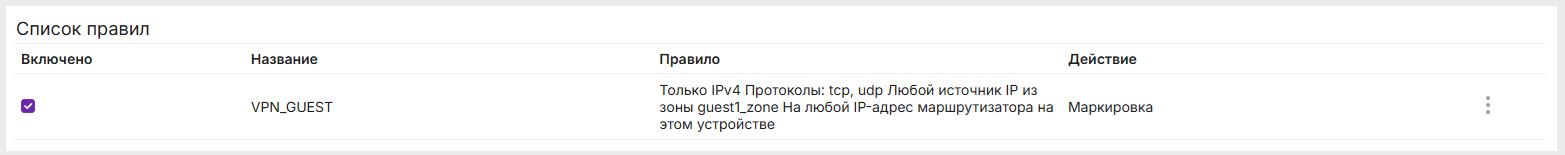

  1. Примените изменения. Правило межсетевого экрана для маркировки трафика Таблица-статус правила после настройки

После проделанных действий, трафик в сетях Wi-Fi "VPN-GUEST-2" и "VPN-GUEST-5" гостевой сети "VPN_GUEST" (отдельного локального сегмента) идет через туннель WireGuard.
