Подключение камер по ONVIF/RTSP

Существует два универсальных протокола для подключения IP-камер: ONVIF и RTSP.

ONVIF​

ONVIF (Open Network Video Interface Forum) — общепринятый протокол для совместной работы IP-камер, видеорегистраторов NVR и программного обеспечения разных производителей.
Убедитесь, что подключаемые устройства имеют поддержку ONVIF, на некоторых устройствах ONVIF может быть выключен по умолчанию.
Также стоит отметить, что некоторые устройства используют отдельный порт для работы по протоколу ONVIF. В некоторых случаях ONVIF-пароль может отличаться от пароля для WEB-доступа.

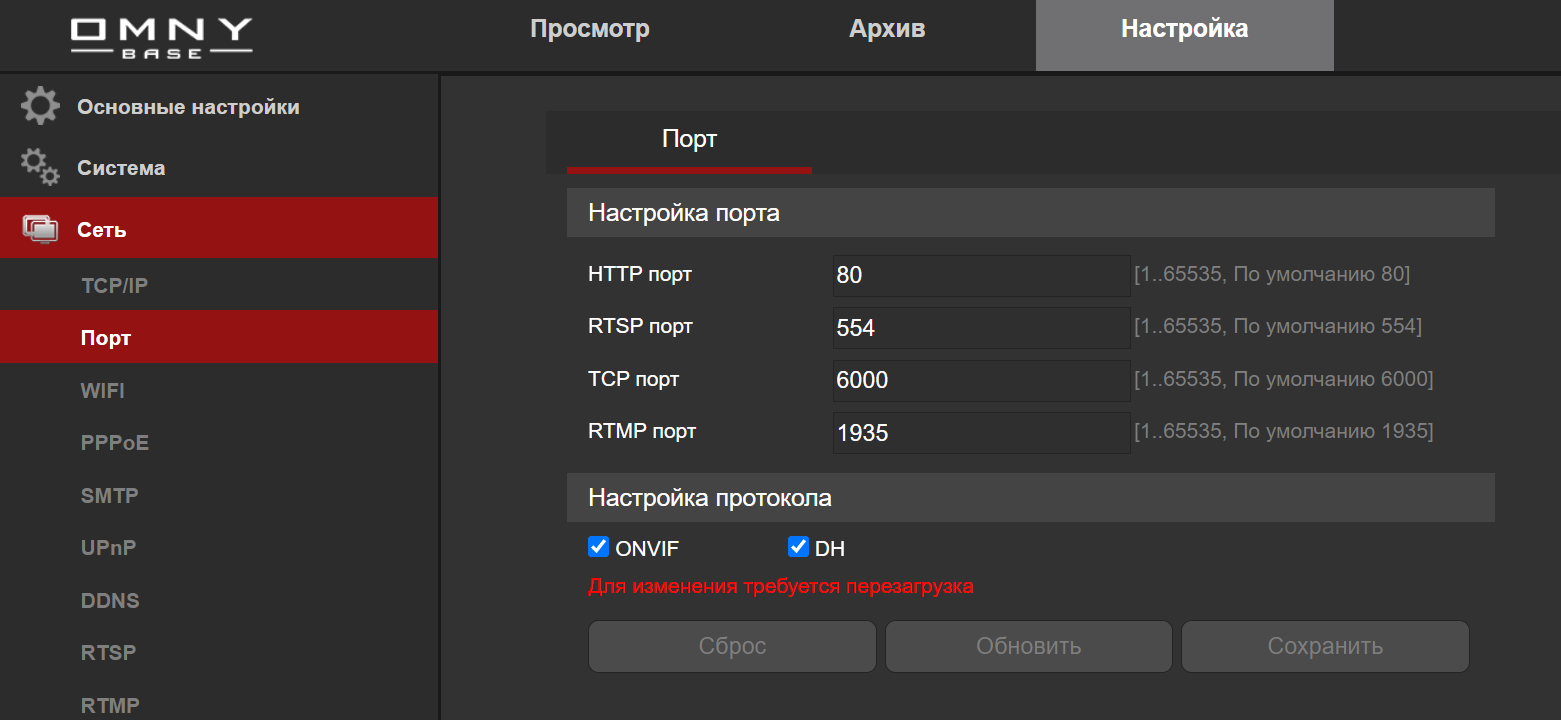

Порты RTSP на примере OMNY BASE

Возможности подключения по ONVIF​

  • Обнаружение устройств
  • Передача видеоданных
  • Прием и передача аудио
  • Управление PTZ-камерами
  • Видеоаналитика (например, обнаружение движения)

Возможности зависят от версии ONVIF. Часто некоторые функции недоступны или работают некорректно.

Пример подключения камеры к NVR OMNY PRO через ONVIF​

  1. В настройках регистратора откройте вкладку Камера и одноименную строку Камера.
  2. Нажмите Добавить.
  3. Выберите протокол ONVIF.
  4. Укажите Порт устройства (по умолчанию 80, на моделях OMNY PRO до 2017 — 8080).
  5. Введите логин и пароль камеры.

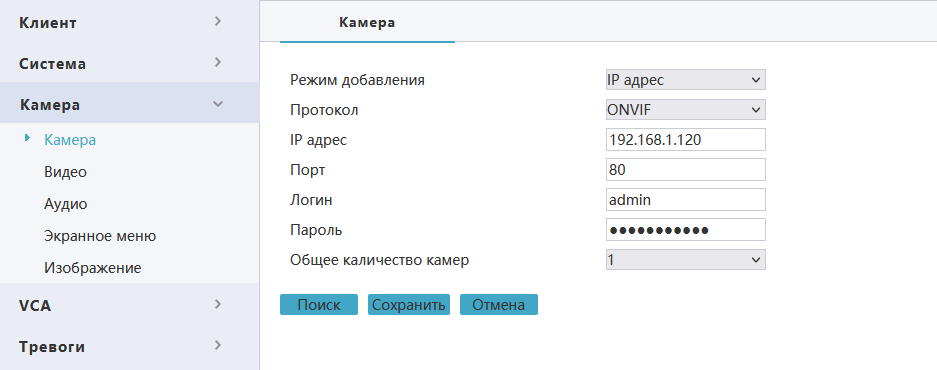

ONVIF

Что делать, если подключение по ONVIF не удается​

  • Проверьте порт ONVIF (может отличаться от 80, указан в паспорте или веб-интерфейсе камеры).
  • Проверьте логин и пароль. Некоторые камеры используют дефолтные данные для ONVIF, даже если веб-пароль изменен.
  • Учитывайте чувствительность к регистру (например, OMNY NVR по умолчанию добавляет камеры как Admin/Admin).
  • Убедитесь, что ПО или NVR поддерживает используемый кодек (H.265 поддерживается не всеми системами).
  • Для проверки ONVIF используйте ONVIF Device Manager в локальной сети.

RTSP​

RTSP (Real Time Streaming Protocol) — протокол потоковой передачи видеоданных в реальном времени. С его помощью видеопоток передается от камеры к NVR или серверу.

Возможности подключения по RTSP​

  • Передача видеоданных
  • Прием и передача аудио

Преимущество RTSP — совместимость с почти всеми IP-камерами и NVR.
Недостаток — отсутствует управление камерой, видеоаналитика и другие функции ONVIF.

Пример подключения камеры к NVR OMNY через RTSP​

  1. В настройках регистратора откройте вкладку Камера и одноименную строку Камера.
  2. Нажмите Добавить.
  3. Выберите пользовательский протокол и перейдите в меню редактирования протокола.
  4. Укажите Порт устройства (по умолчанию 554).
  5. Введите ссылку на основной и дополнительные потоки. Сама ссылка будет зависеть от модели камеры.

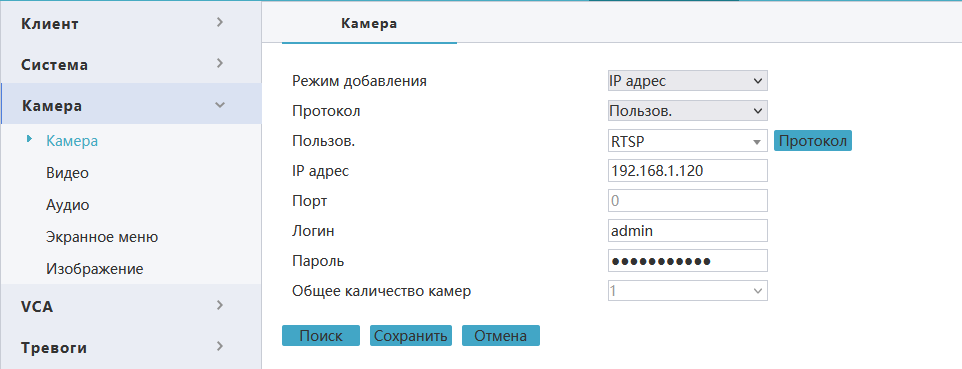

RTSP основной поток

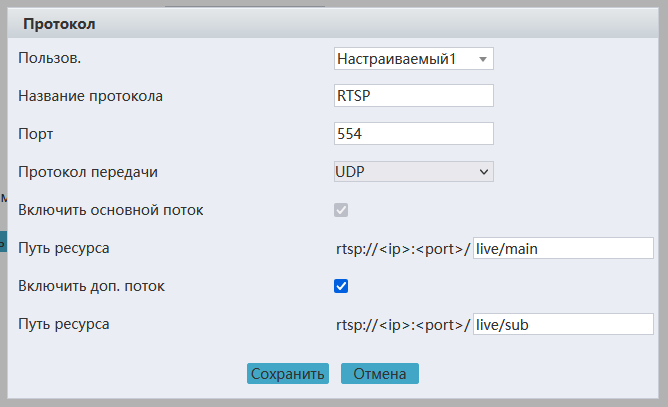

RTSP дополнительный поток

Пример для OMNY BASE:

rtsp://192.168.1.120:554/live/main  # основной поток
rtsp://192.168.1.120:554/live/sub   # дополнительный поток
Зачем нужен дополнительный поток?

На локальном мониторе, подключенном к регистратору в мульти-картинке, регистратор использует дополнительный поток для экономии ресурсов. Например, в маленьких картинках по 16 окон совсем не обязательно декодировать Full HD разрешение, достаточно D1. Ну а если Вы открыли 1/4/8 окон, то в этом случае декодируется основной поток с высоким разрешением.
