Транскодер мультиканальный 4K, AVC/HEVC SNR-TC-4K-20HD

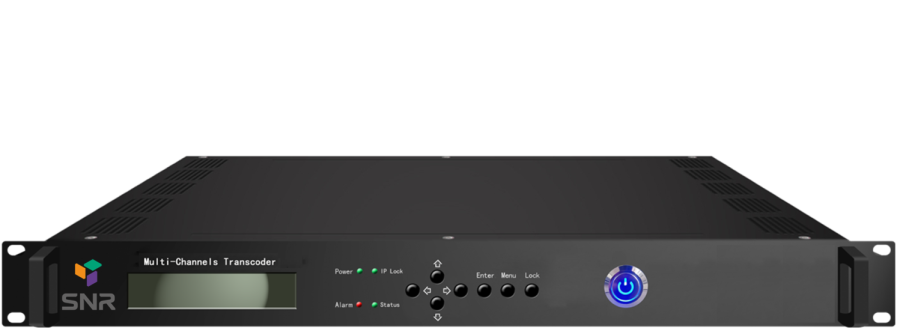

Фото 1

1.Описание устройства​

Многоканальный транскодер SNR-TC-4K-20HD поддерживает преобразование нескольких видеоформатов в H.264/H.265 на основе программного обеспечения. Благодаря усовершенствованному аппаратному обеспечению он обеспечивает превосходную производительность при высокой надежности и стабильности. Применяется для снижения скорости передачи видео и более эффективного использования ресурсов ограниченной пропускной способности сети.

1.1 Основные характеристики​

  1. Поддержка многоканального транскодирования (до 76 SD или 24 HD каналов)
  2. Поддержка IP input по протоколам UDP, RTMP, RTSP, HTTP, HLS
  3. Поддержка видеофайлов TS, MP4, MKV, MOV, FLV
  4. Поддержка IP SPTS output по протоколам UDP, RTMP
  5. Поддержка преобразования одного потокового вывода по нескольким протоколам
  6. Вывод видео в формате H.264 / H.265
  7. Изменение разрешения и битрейта видео
  8. Поддержка вставки нулевых пакетов (для UDP-передачи)
  9. Для конфигурации используется WEB-интерфейс и ЖК-дисплей на лицевой панели

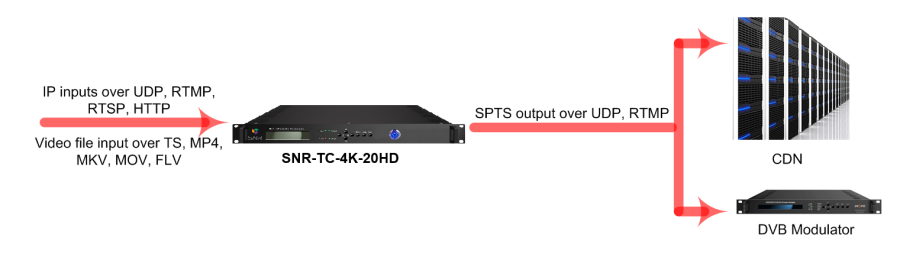

Фото 2

1.2 Технические параметры​

ВходIP Input2 GbE порта, RJ45 Протоколы: UDP(MPTS/SPTS), RTMP, RTSP, HTTP(SPTS), HLS
ВидеофайлTS, MP4, MKV, MOV, FLV
ВидеоВходной форматMPEG -2/H.264/H.265
GOP0 … 60
Выходной форматH.264 (main/baseline/high profile); H.265
Разрешения видео4K, 1080P 60/50, 1080i 60/50, 720P 60/50, 576i, 480i any-to-any conversion
Скорость потока0.5Mbps … 20 Mbps
АудиоФорматMPEG-2, AC3, AAC, AAC-HE, AAC-HE-V2
Частота дискретизации44.1KHz, 48KHz
Выходной битрейтMPEG-2: 32Kbps … 384Kbps; AC3, AAC, AAC-HE, AAC-HE-V2: 48Kbps … 640Kbps
Общие параметрыГабариты482 х 328 х 44 мм
Температура0 ... 50°C (эксплуатация); -20 ... +80°C (хранение)
НапряжениеAC 110 В - 220 В, 50/60 Гц, 2A
Вес нетто4 кг.
Мощность150 Вт

1.3. Тестовые данные (для справки)​

ВходВыходКол-во каналов
РазрешениеФормат видеоРазрешениеФормат видеоБитрейт
4K-50H.265/H.264576i/720p/1080i/1080p/4K-25/4K-50H.265/H.2640.5 - 20Mbps2-3
4K-25576i/720p/1080i/1080p/4K-255-6
1080p-50/60480i/576i/720p/1080i/1080p10-12
1080i-60H.265/H.264/MPEG2480i/576i/720p/1080i19-21
1080i-50Разрешение22-24
720p-50/60480i/576i22-24
480i/576iH.264/MPEG2480i/576i70-76

1.4. Внешний вид​

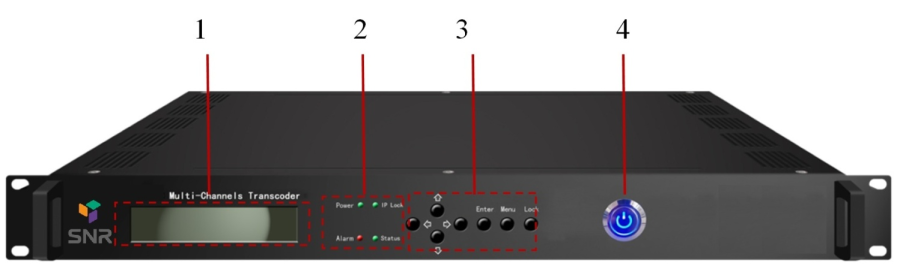

Передняя панель:

Фото 3

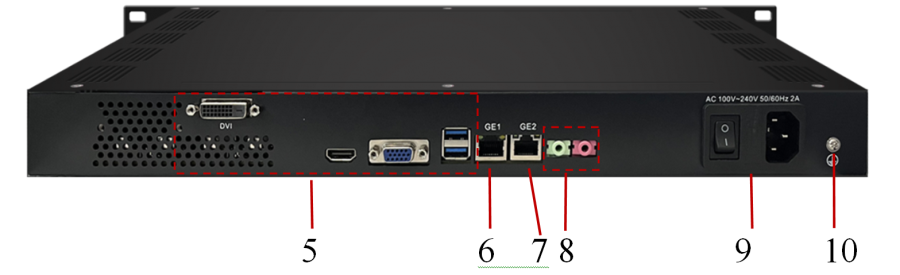

Задняя панель:

Фото 4

1LCD дисплей
2Индикаторы
3Клавиатура для первичной настройки
4Кнопка вкл/выкл
5Интерфейсы для разработчика (не используются при эксплуатации)
6GE1 - Порты данных in/out и управления NMS
7GE1 - Порты данных in/out
8Интерфейсы для разработчика (не используются при эксплуатации)
9Разъём подачи питания и кнопка вкл/выкл питания
10Клемма заземления

2. Установка батарейки CR2032​

После получения многоканального транскодера, необходимо установить литиевую батарею CR2032 в соответствии с приведенным ниже руководством, чтобы убедиться, что транскодер загрузится и будет нормально работать.

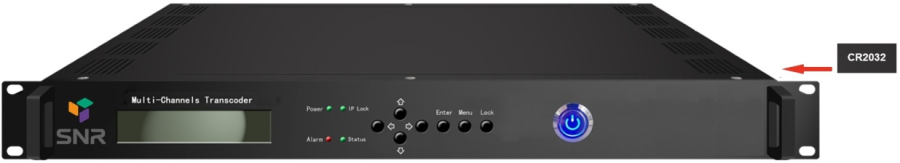

В выключенном состоянии открутите крышку CR2032 (с правой стороны), чтобы найти место установки литиевой батарейки.

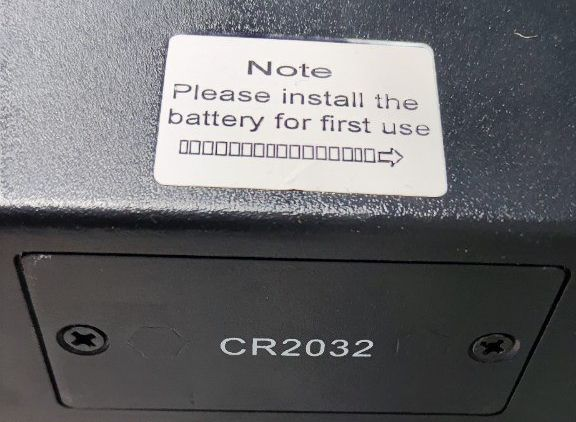

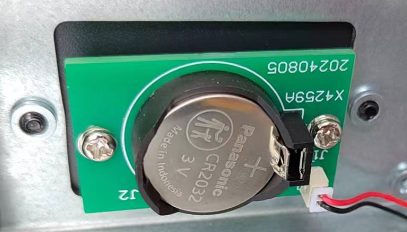

Фото 5 Установите литиевую батарею CR2032 в соответствии с приведенной схемой

Фото 6 Фото 7

  1. Включите транскодер, подключитесь к порту GE1, запустите WEB-браузер и введите IP адрес устройства - http://192.168.0.136 (адрес можно поменять через интерфейс на передней панели)
  2. Появится окно для ввода логина и пароля, по умолчанию admin/admin

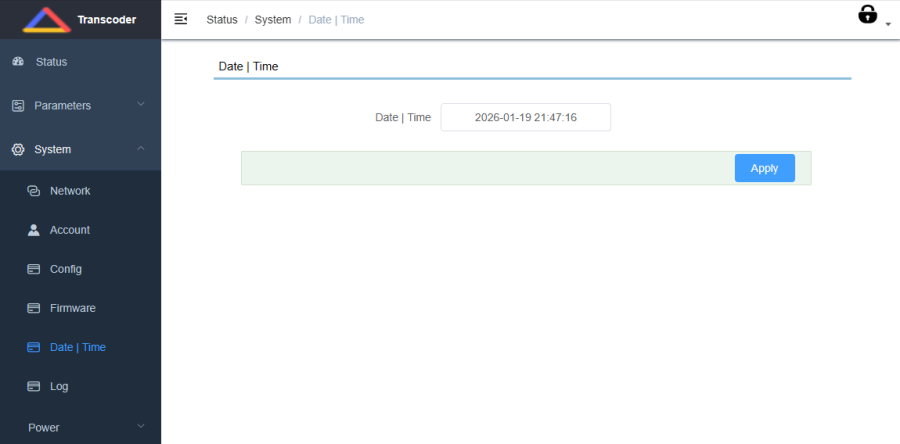

  3. Войдите в меню: System - Date / Time, чтобы синхронизировать часовой пояс и системное время в соответствии с текущим приложением, нажмите кнопку «Apply» для завершения действий.

Фото 8

3. Управление через WEB-интерфейс​

Для управления устройством подойдёт любой современный WEB-браузер. IP-адрес по умолчанию: 192.168.0.136 (через GE1) Данные для входа по умолчанию: логин admin, пароль admin. Настройте сетевую карту ПК для работы в одной локальной сети с транскодером Запустите WEB-браузер и введите IP адрес устройства. Появится окно для ввода логина и пароля:

Фото 9

3.1. Status​

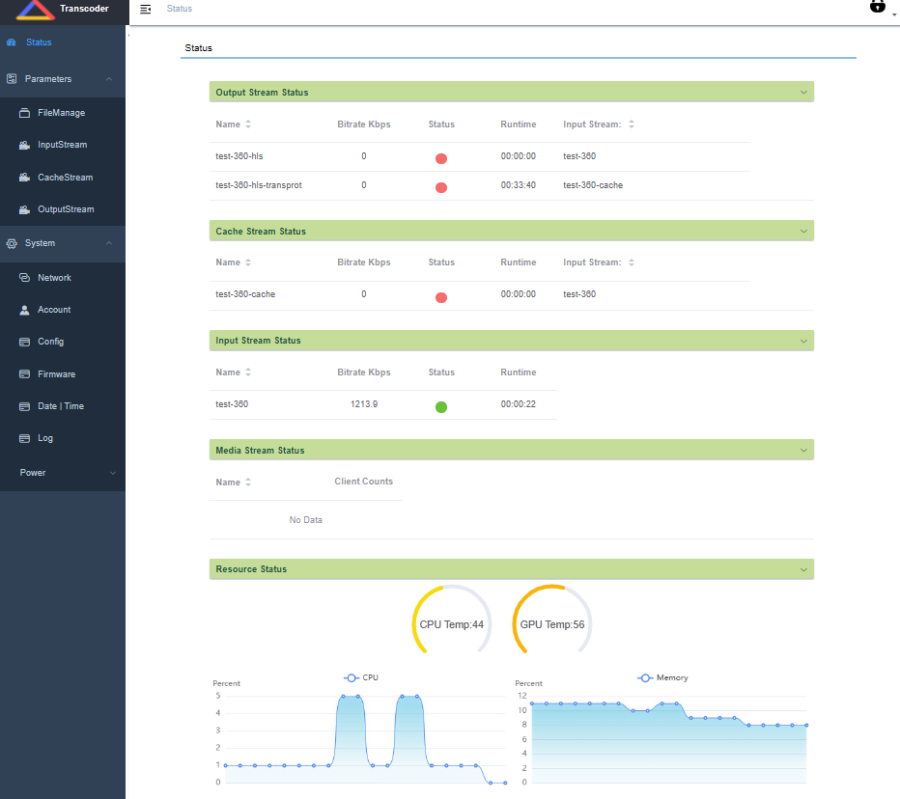

При входе в систему отображается страница Status с текущим состоянием оборудования Фото 10

3.2. Parameters​

В разделе Parameters находится 4 подраздела. Первые два относятся к входным параметрам, другие два к выходным. Фото 11 Загрузка и сохранение видео файлов на жесткий диск транскодера Загрузка программ из внешних IP-потоков и потоков внутреннего кеша Трансляция программ из потоков кеширования по нескольким протоколам Трансляция выходных IP поток

3.2.1. FileManager

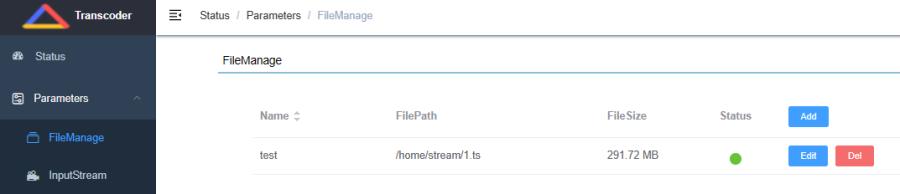

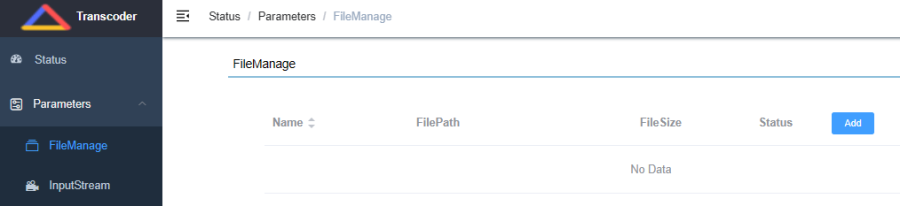

При нажатии кнопки «FileManager» отображается интерфейс, в котором пользователи могут загружать и сохранять видеофайлы в транскодер в виде потоков кэша. (Cache). Доступны следующие форматы видео: TS, MP4, MKV, MOV, FLV. Фото 12 Кнопка «Add» позволяет добавить файл Фото 13 Добавленный файл можно редактировать или удалить Фото 14

3.2.2. InputStream

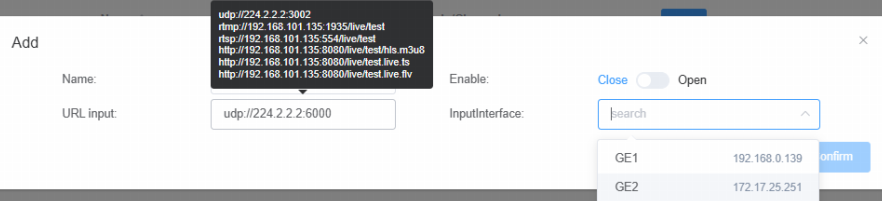

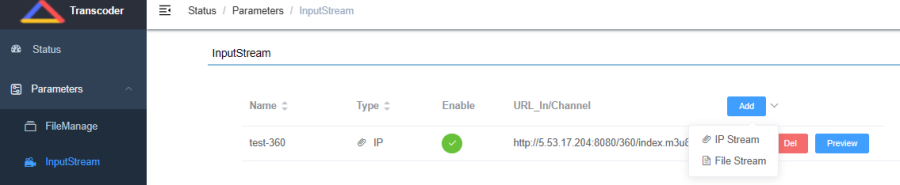

«InputStream» отобразит интерфейс, в котором пользователи могут добавлять программы, включая внешние IP-потоки и потоки внутреннего кэша Фото 15 Фото 16 Можно добавить для дальнейшего вещания IP Stream выбрать выходной интерфейс и протокол получения потока Фото 17 Или File Stream Фото 18

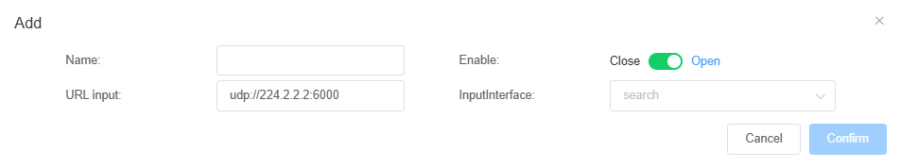

Для активации вещания необходимо включить чек-бокс «Open» Фото 19

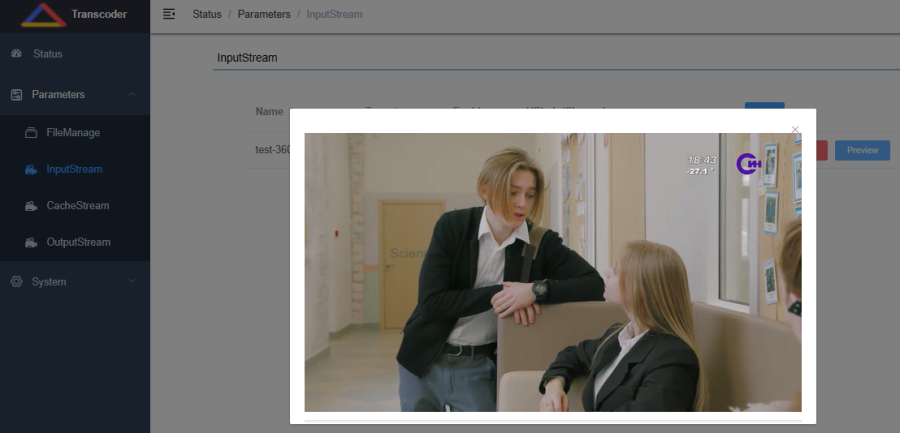

Доступна функция просмотра выбранного потока «Preview» Фото 20

3.2.3. CacheStream

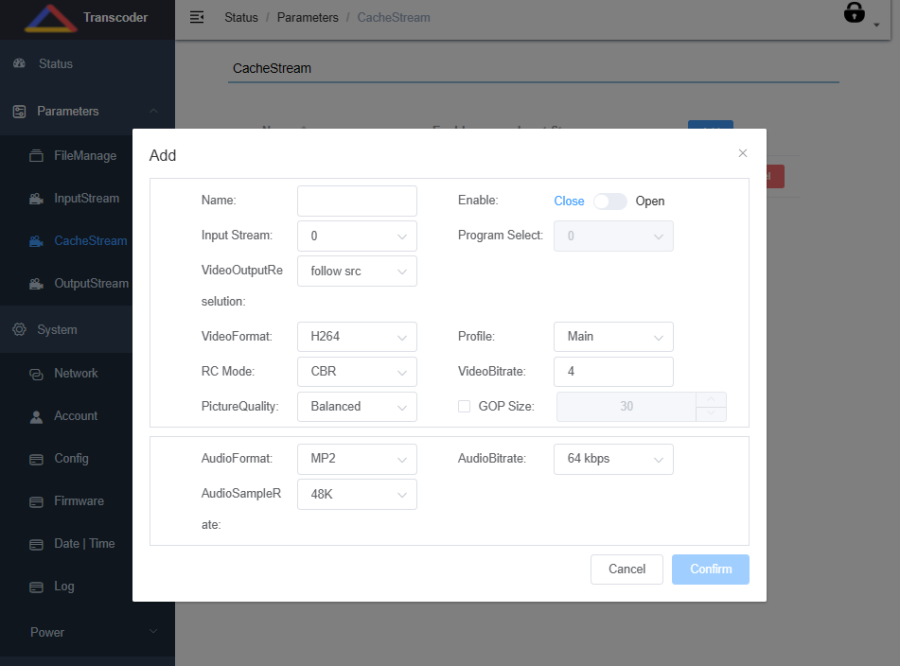

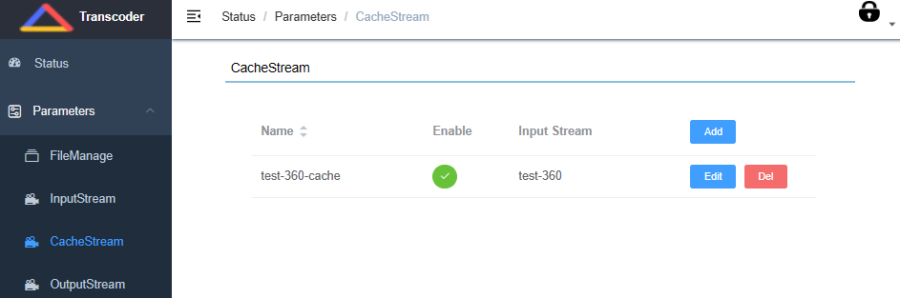

При нажатии кнопки «CacheStream» отображается интерфейс, в котором пользователи могут добавлять программы в виде потоков кэширования из программ, добавленных в разделах «FileManager» и «InputStream». Раздел «CacheStream» применяется в случае, если вам требуется выводить программу по нескольким протоколам. Таким образом, одна программа не будет потреблять дополнительные ресурсы процессора, даже если она выводит данные несколькими потоками. Перейдите на страницу «Parameters → Output Stream» и используйте инструкции из раздела 3.2.4 Фото 21

Можно добавить для дальнейшего вещания IP Stream Фото 22

В поле «Name» указывается имя В поле Input Stream – выбирается поток После выбора параметров необходимо нажать «Confirm»

3.2.4. OutputStream

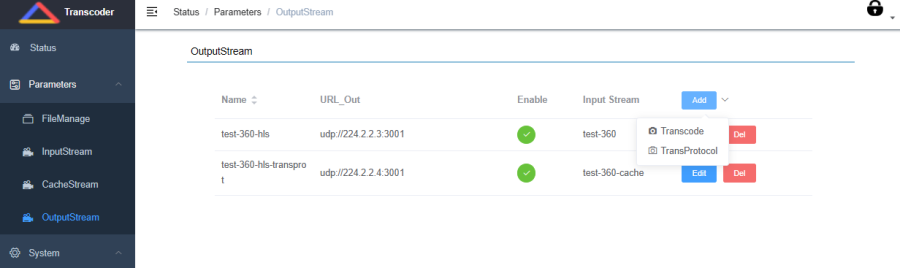

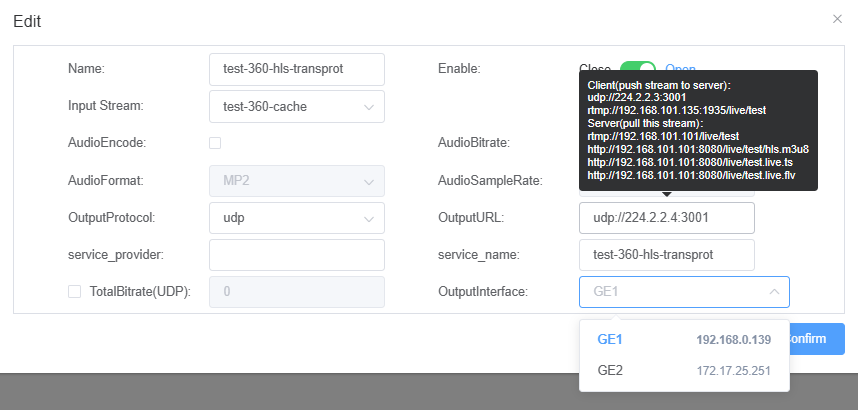

«OutputStream» отобразит интерфейс, в котором пользователи могут настраивать выходные IP потоки Фото 23 Кнопка «Add» позволяет добавить файл для изменения протокола вещания «TransProtocol» или транскодинга «Transcode» «TransProtocol» Фото 24

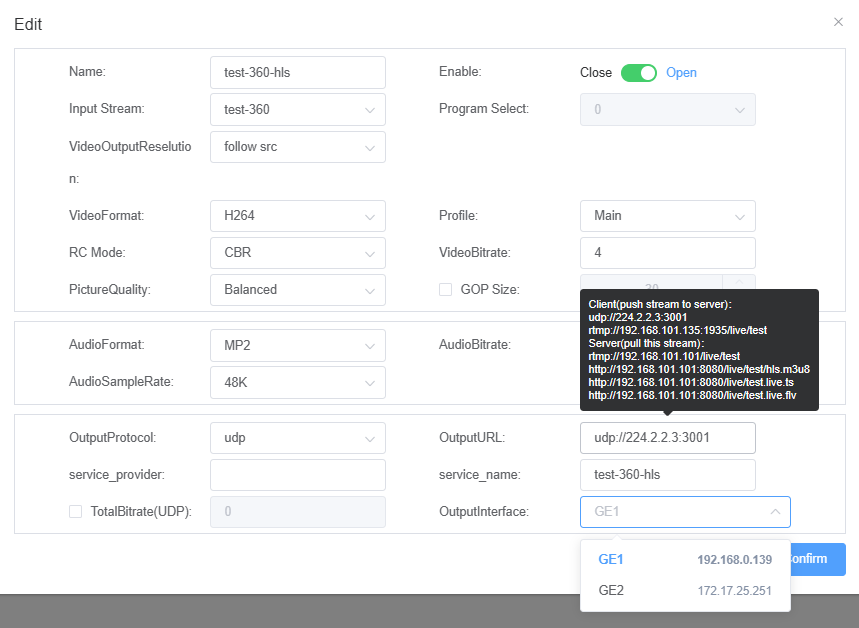

«Transcode» Фото 25

3.3. System​

В разделе «System» можно настроить и посмотреть параметры самого устройства

3.3.1. Network

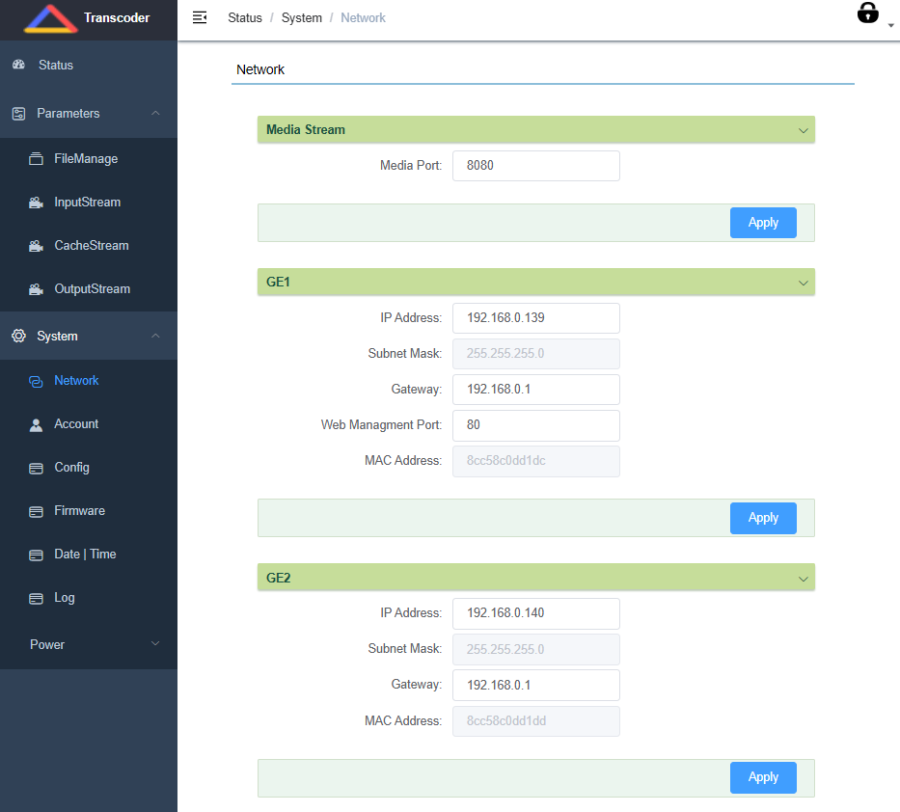

Настройка IP адресов на каждом из GE

Фото 26

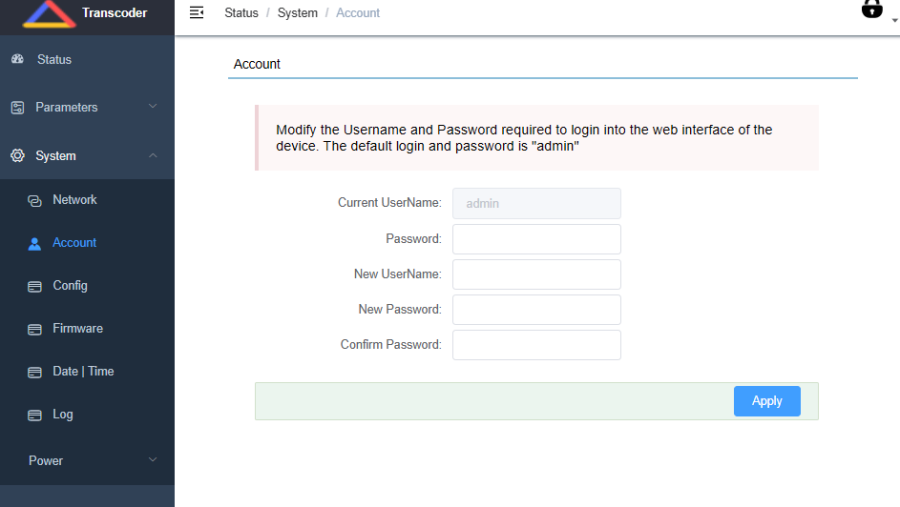

3.3.2. Account При необходимости можно изменить пользователя и пароль Фото 27

3.3.3. Config

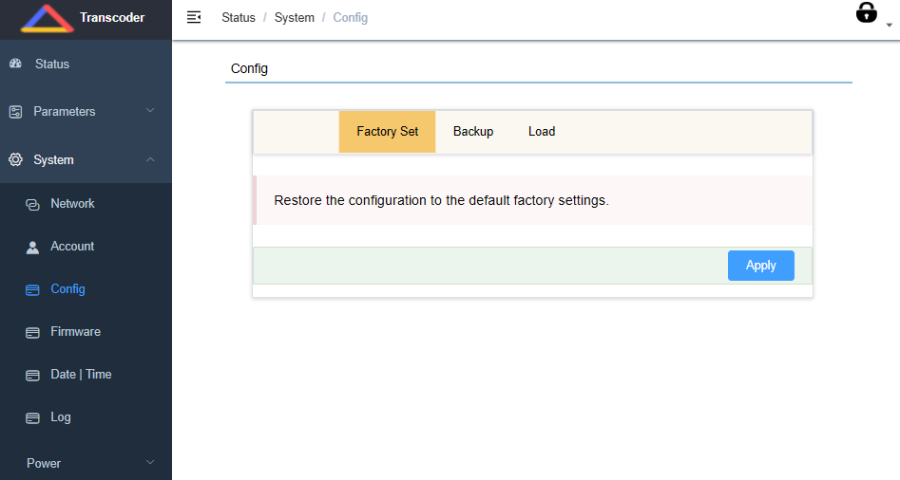

Нажав «Config», откроется страница, показанная ниже, на которой пользователи могут восстановить заводские настройки, создать резервную копию или загрузить конфигурацию Фото 28

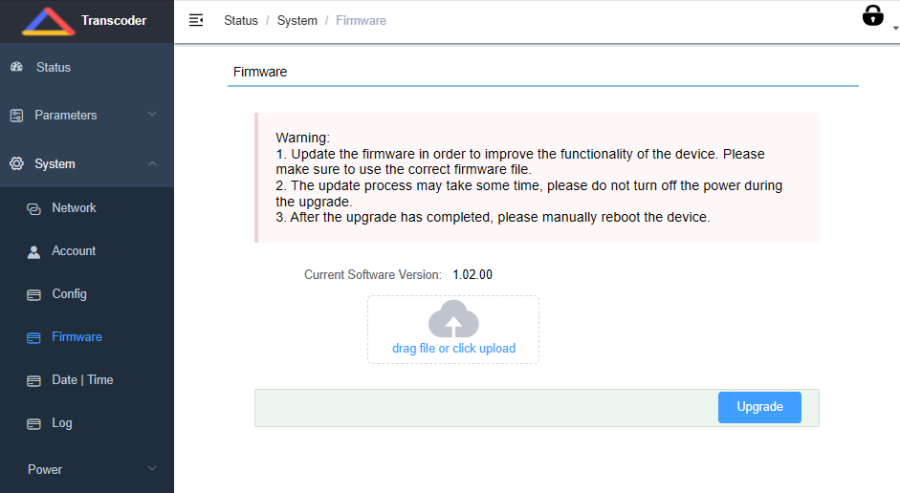

3.3.4. Firmware «Firmware», раздел для обновления ПО Фото 29

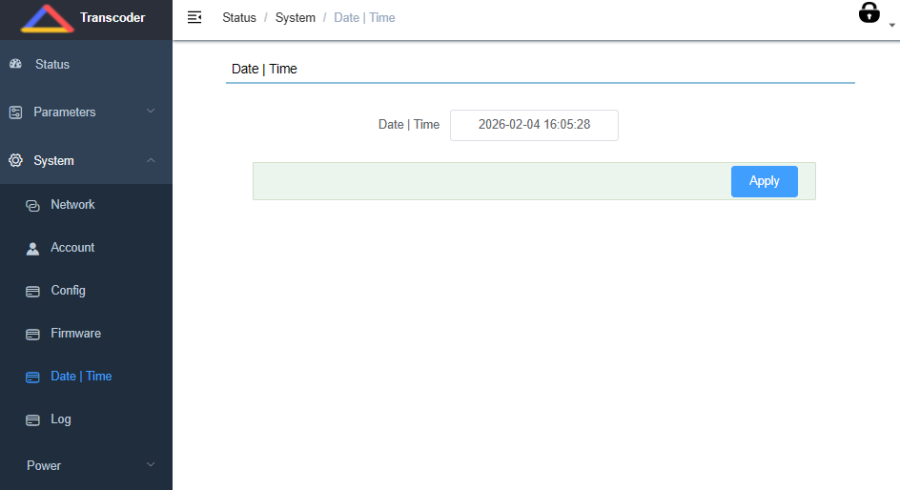

3.3.5. Date Time Установка системного времени Фото 30

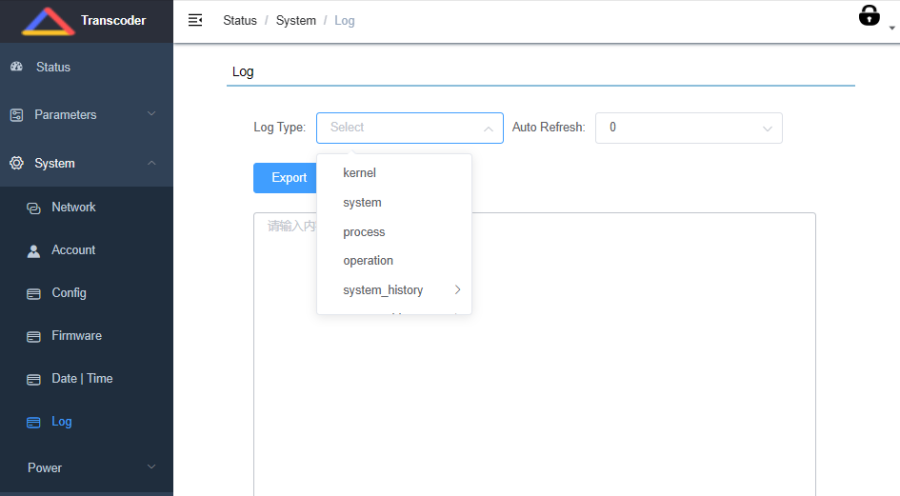

3.3.6. Log Настройка логирования событий с различной глубиной Фото 31

3.4. Power​

При выборе режимов перезагрузки и выключения необходимо подтверждения действия Фото 32 Фото 33

4. Описание устройства​

Для предотвращения возникновения проблем соблюдайте следующие условия:

  1. Используйте устройство только в помещении, температура в котором находится в пределах от 0 до 45 °C.
  2. беспечьте пространство для вывода тёплого воздуха с задней панели корпуса.
  3. Перед включением устройства проверьте напряжение переменного тока на входе в пределах рабочего диапазона источника питания и правильность подключения
  4. Следите за тем, чтобы все сигнальные кабели были подключены правильно и надёжно.
  5. Частое включение и выключение устройства не рекомендуется. Интервал между выключением и включением устройства должен быть не менее 10 секунд.

Немедленно отключите устройство от питания в следующих случаях:

  1. Кабель питания или розетка повреждены.
  2. На устройство в процессе эксплуатации попала жидкость.
  3. Произошло короткое замыкание.
  4. Повышение влажности внутри помещения.
  5. Физическое повреждение устройства в процессе эксплуатации.
