Vermax-HL-1550
Руководство по эксплуатации Передатчик оптический для сетей КТВ Vermax-HL-1550
Введение

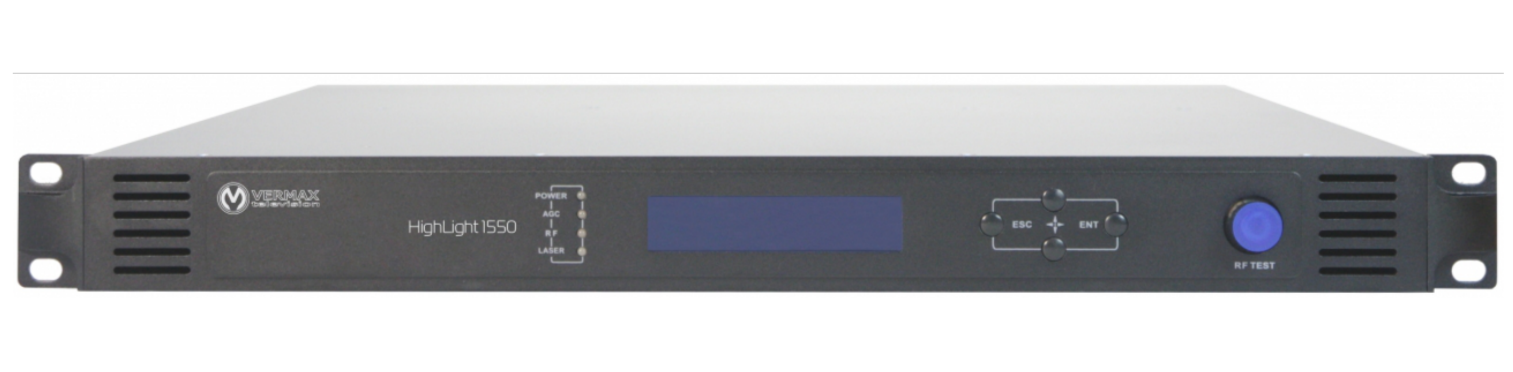

Оптический передатчик серии HL предназначен для преобразования электрических сигналов (RF) в оптические. Передатчик используется для работы в гибридных сетях передачи аналого-цифрового телевизионного сигнала на большие расстояния.
Передатчик выполнен в корпусе 19" 1RU, предназначенном для установки в стандартную телекоммуникационную стойку.
На передней панели расположены:
- индикаторы состояния (POWER, AGC, RF, LASER);
- LCD-дисплей;
- кнопки управления;
- выход RF TEST.
На задней панели находятся:
- RF-вход;
- один или два оптических выхода SC/APC (в зависимости от модели);
- интерфейс RS-232;
- Ethernet RJ-45.
Каждый передатчик комплектуется одним или двумя сменными блоками питания 220 В AC и/или 48 В DC, а также двумя вентиляторами активного охлаждения.
Данное руководство относится к следующим модификациям серии Vermax HL (High Light):
- Vermax-HL-1550CM-2xX — аналоговая внешняя модуляция, DFB-лазер, два оптических выхода различной мощности, два блока питания в различных комбинациях (AC220/DC48).
- Vermax-HL-1550-1xX — цифровая внешняя модуляция, DFB-лазер, один оптический выход.
- Vermax-HL-1550EML — цифровая внешняя модуляция на основе интегрированного EAM-модулятора.
- Vermax-HL-1550-DM — внутренняя модуляция.
- Vermax-HL-D1550-10 — внутренняя модуляция.
В руководстве описаны эксплуатационные характеристики оборудования, технические параметры, установка, настройка, способы устранения неисправностей и другие сведения, необходимые для эксплуатации изделия.
Перед установкой внимательно ознакомьтесь с настоящим руководством.
1. Рекомендации
Передатчики серии Vermax HL-1550 представляют собой надежные малошумящие оптические передатчики диапазона 1550 нм с внешней модуляцией оптического излучения.
В конструкции используются современные DFB-лазеры (Distributed Feedback Laser), обеспечивающие высокие нелинейные характеристики.
Автоматическая система регулировки усиления RF-входа обеспечивает стабильную работу оборудования.
Встроенный микропроцессор обеспечивает удобное управление устройством, а LCD-дисплей отображает все необходимые параметры.
Поддерживается удаленное управление через:
- WEB-интерфейс;
- SNMP.
Внимание
- Во время работы из оптического выхода излучается невидимый лазерный луч. Не направляйте его на человека и не смотрите непосредственно в оптический порт.
- Перед включением убедитесь в наличии надежного заземления корпуса (сопротивление менее 4 Ом).
- При нестабильном напряжении рекомендуется использовать стабилизатор либо ИБП.
- При больших перепадах температуры рекомендуется обеспечить кондиционирование помещения.
1. Область применения оборудования
- DWDM-сети
- сети кабельного телевидения
2. Эксплуатационные характеристики
- передача сигнала на большие расстояния;
- двойной источник микроволн SBS;
- регулировка SBS +13…+19 дБм с шагом 0,5 дБ;
- DFB-лазер;
- внешний модулятор LiNbO₃;
- поддержка Ethernet;
- поддержка WEB;
- поддержка SNMP;
- два резервируемых блока питания с горячим резервиров анием.
3. Принцип работы
Передатчик состоит из семи функциональных модулей:
- управление ВЧ;
- лазер DFB;
- оптический модулятор;
- управление SBS;
- управление CSO;
- управление дисплеем и связью;
- источник питания.
Автоматическая регулировка усиления (AGC) либо ручная регулировка (MGC) поддерживает необходимый уровень входного RF-сигнала.
Для расчета индекса оптической модуляции (OMI) используется среднеквадратичная (RMS) мощность RF-сигнала.
Рекомендуется использовать режим AGC. Режим MGC предназначен для опытных пользователей и позволяет вручную оптимизировать показатели CNR/CSO/CTB.
Ядром передатчика является оптический модулятор. Лазерное излучение 1550 нм поступает на модулятор, где его интенсивность изменяется в соответствии с уровнем радиочастотного сигнала, формируя AM-оптический сигнал.
При превышении порога мощности возникает эффект SBS (Stimulated Brillouin Scattering), вызывающий обратное рассеяние света, увеличение шума и ухудшение отношения сигнал/шум (CNR).
Для устранения этого эффекта используется фирменная система управления SBS.
Часть оптического сигнала направляется на фотодиод InGaAs, который выполняет две функции:
- контроль исправности лазера;
- контроль и оптимизация параметра CSO.
Если выходная мощность снижается более чем на 2 дБ относительно номинала, формируется сигнал тревоги.
Для корректной работы схемы CSO требуется наличие минимум двух несущих с разносом 24 МГц.
Если инициализация CSO завершилась неудачно, индикатор RF начинает мигать красным.

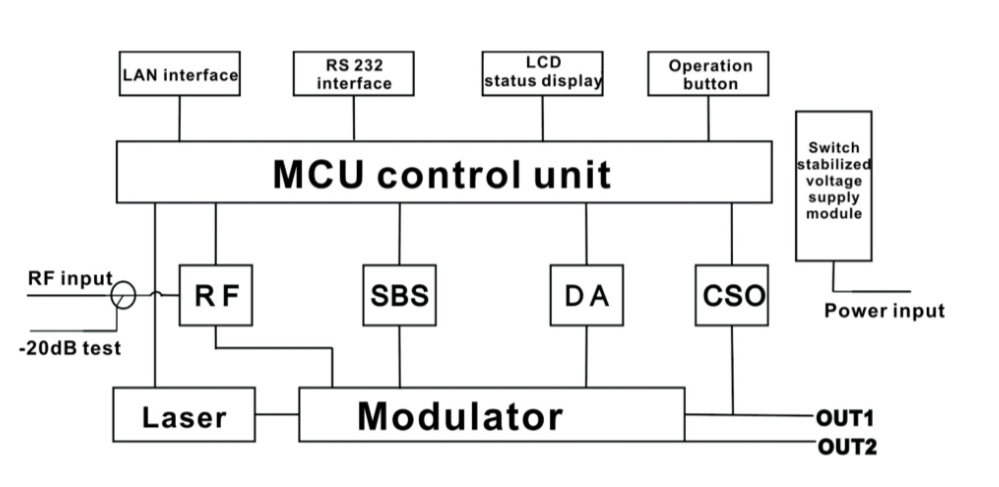

Блок-схема
4. Технические параметры и модельный ряд
4.1. Технические параметры
| Параметр | Единица измерения | Значение |
|---|---|---|
| Длина оптической волны | нм | 1545...1565 |
| Количество оптических выходов | - | 2 |
| Коэффициент подавления боковой моды | дБ | >30 |
| Относительная интенсивность шума | дБ/Гц | ≤160 |
| Диапазон регулировки длины волны | ГГц | ±50 |
| Оптическая мощность | дБм | 2×5, 2×7, 2×9, 2×10 |
| Порог SBS | дБм | +13...+19 |
| Ширина спектральной линии лазера | МГц | 0,3 |
| CNR | дБ | 52 |
| CTB, CSO | дБ | 65 |
| Радиочастотный диапазон | МГц | 47...1006 |
| Неравномерность АЧХ | дБ | ±0,75 |
| Обратные потери | дБ | >16 |
| Волновое сопротивление RF | Ом | 75 |
| Уровень входного сигнала | дБмкВ | 80 ±5 |
| AGC (АРУ) | дБ | +3...−3 |
| MGC (РРУ) | дБ | 0...15 |
| Оптический разъем | - | SC/APC, FC/APC |
| Интерфейс дистанционного управления | - | RJ-45 Ethernet 10/100Base-T |
| Управление | - | Web, SNMP, LCD, кнопки |
| Рабочая температура | °C | −5...+45 |
| Температура хранения | °C | −30...+70 |
| Питание | В | 90...265 AC / 36...72 DC |
| Потребляемая мощность | Вт | ≤50 |
| Размеры | мм | 483 × 455 × 44 (1RU) |
| Масса | кг | 5,5 |
4.2. Модельный ряд
| Модель | Описание |
|---|---|
| Vermax-HL-1550CM-2x5 (AC 220V) | 2 выхода по 5 дБм, два блока питания AC220 |
| Vermax-HL-1550CM-2x5 (AC220 + DC48) | 2 выхода по 5 дБм, блоки AC220 + DC48 |
| Vermax-HL-1550CM-2x5 (DC48V) | 2 выхода по 5 дБм, два блока питания DC48 |
| Vermax-HL-1550CM-2x7 (AC220) | 2 выхода по 7 дБм, два блока питания AC220 |
| Vermax-HL-1550CM-2x7 (AC220 + DC48) | 2 выхода по 7 дБм, AC220 + DC48 |
| Vermax-HL-1550CM-2x7 (DC48V) | 2 выхода по 7 дБм, DC48 |
| Vermax-HL-1550CM-2x9 (AC220) | 2 выхода по 9 дБм, AC220 |
| Vermax-HL-1550CM-2x9 (AC220 + DC48) | 2 выхода по 9 дБм, AC220 + DC48 |
| Vermax-HL-1550CM-2x9 (DC48V) | 2 выхода по 9 дБм, DC48 |
| Vermax-HL-1550CM-2x10 (AC220) | 2 выхода по 10 дБм, AC220 |
| Vermax-HL-1550CM-2x10 (AC220 + DC48) | 2 выхода по 10 дБм, AC220 + DC48 |
| Vermax-HL-1550CM-2x10 (DC48V) | 2 выхода по 10 дБм, DC48 |
5. Описание внешних интерфейсов и индикаторов
5.1. Передняя панель

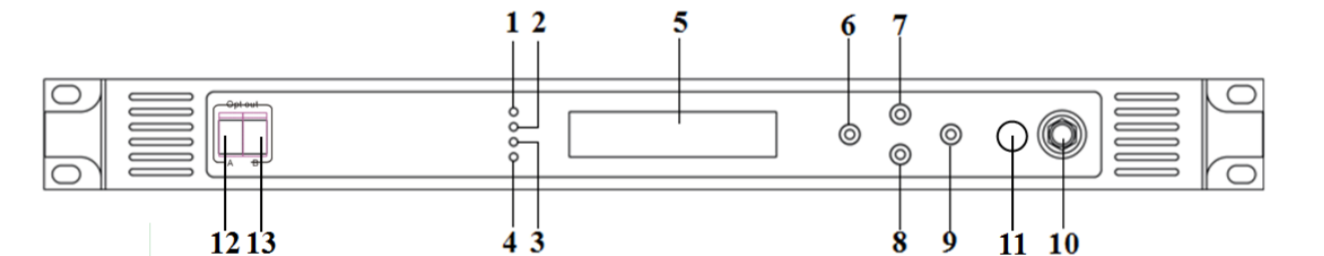

Элементы передней панели
-
Индикатор питания
- Зеленый — оба блока питания работают.
- Желтый — работает только один блок питания.
-
Индикатор режима RF
- Зеленый — режим AGC.
- Не горит — режим MGC.
-
Индикатор RF
- Зеленый — входной сигнал в норме.
- Красный мигающий — ошибка входного сигнала.
-
Индикатор LASER
- Зеленый — ток смещения, охлаждение и мощность в норме.
- Красный мигающий — обнаружена неисправность лазера (температура, мощность, ток и т.д.).
-
ЖК-дисплей.
-
Кнопка выхода / отмены.
-
Кнопка Вверх.
-
Кнопка Вниз.
-
Кнопка Enter.
-
RF Test Output (-20 дБ).
-
RF-вход (опционально).
-
Оптический выход A (SC/APC по умолчанию).
-
Оптический выход B (SC/APC по умолчанию).
5.2. Задняя панель

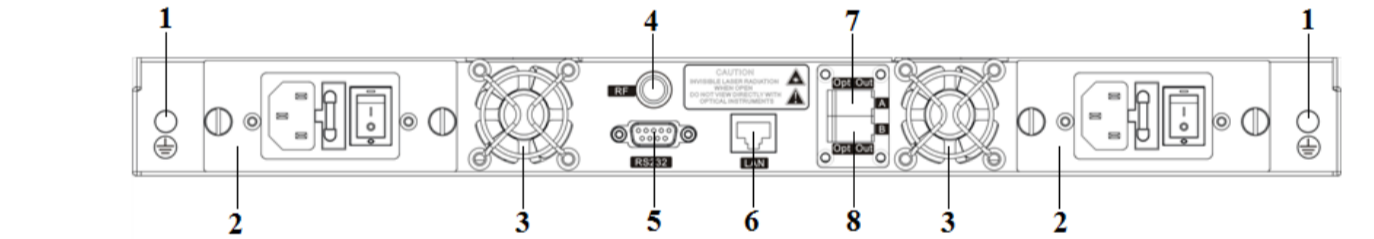

Элементы задней панели
- Винт заземления.
- Блок питания.
- Вентилятор.
- RF-вход (если отсутствует на передней панели).
- Интерфейс RS-232.
- LAN (RJ-45).
- Оптический выход A.
- Оптический выход B.
Во время работы из оптических портов выходит невидимое лазерное излучение. Не направляйте его на человека и не смотрите непосредственно в порт.
5.3. Блок питания

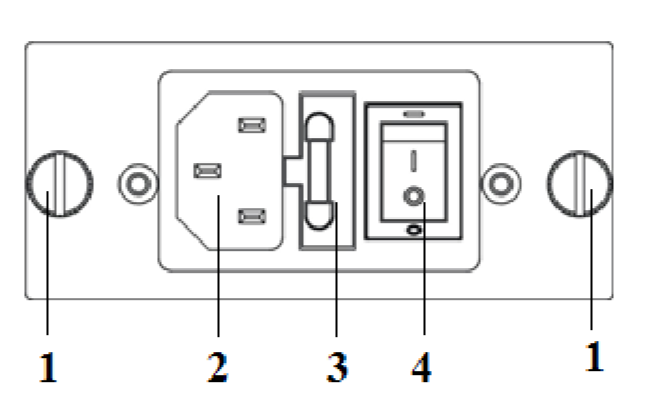

5.3.1. Блок питания 220 В AC
- Крепежный винт.
- Разъем подключения питания.
- Предохранитель.
- Выключатель питания.

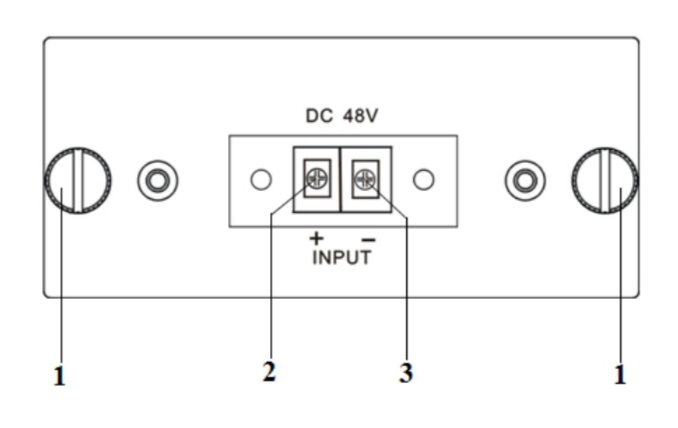

5.3.2. Блок питания 48 В DC
- Крепежный винт.
- Клемма подключения положительного провода.
- Клемма подключения отрицательного провода.
6. Системное меню

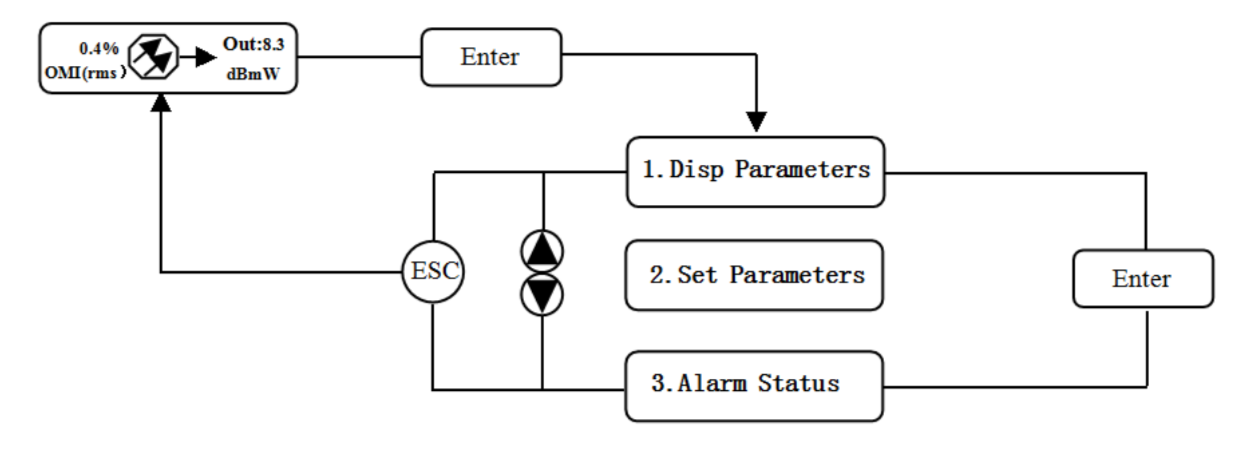

6.1. Структура меню
| Раздел | Отображение | Описание |
|---|---|---|
| Старт системы | xxxxxxx | Логотип производителя |
| xxxxxxx | Модель оборудования | |
| xxxxxxx | Обратный отсчет / статус блокировки | |
| Рабочее состояние | Out: OMI Unit: dBm | Отображение OMI и выходной мощности |
| Главное меню | 1. Disp Parameters | Просмотр параметров |
| 2. Set Parameters | Настройка параметров | |
| 3. Alarm Status | Предупреждения |

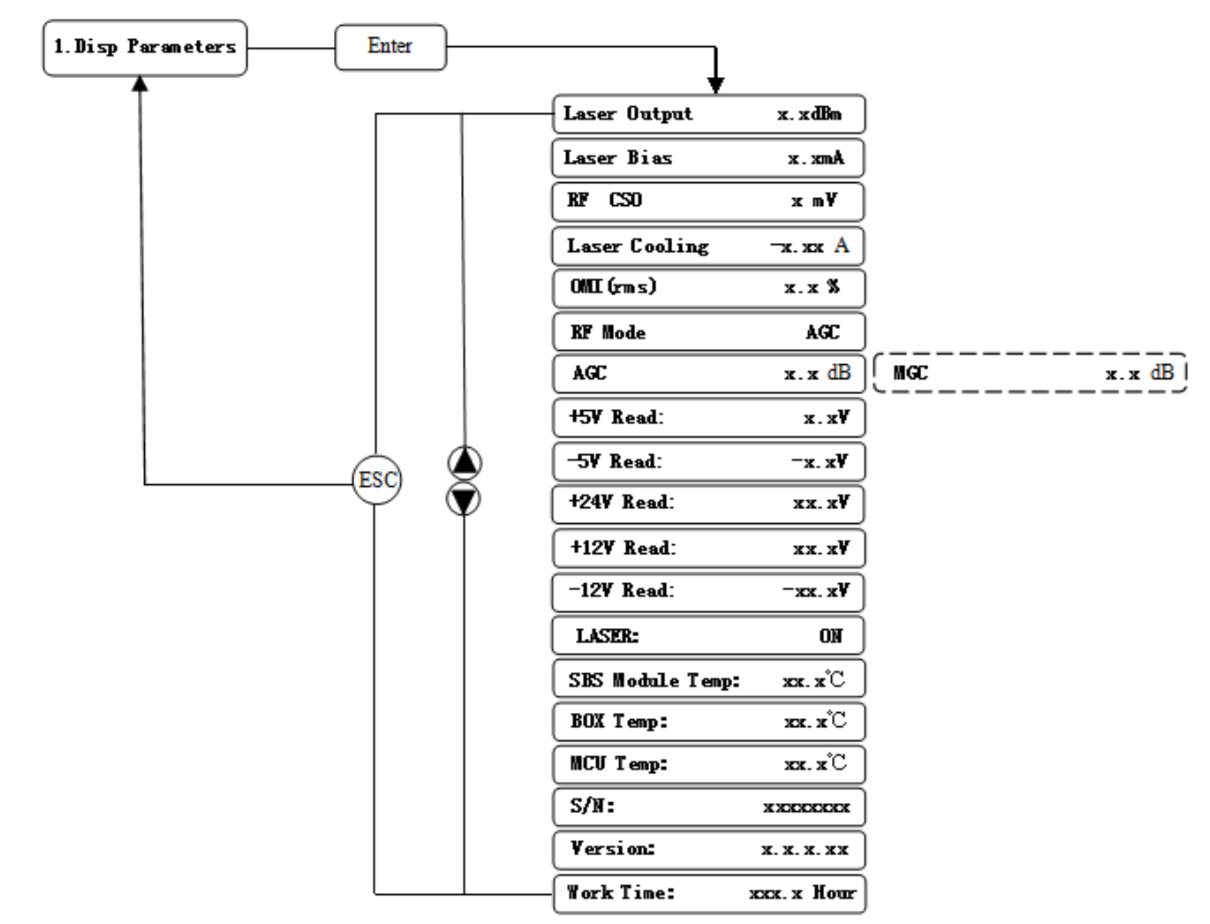

6.2. Меню отображения параметров (Disp Parameters)
| Параметр | Описание |
|---|---|
| Laser Output | Выходная оптическая мощность |
| Laser Bias | Ток лазера |
| RF CSO | Напряжение CSO |
| Laser Cooling | Ток охлаждения лазера |
| OMI (RMS) | Индекс оптической модуляции |
| RF Mode | AGC / MGC |
| AGC | Уровень AGC |
| MGC | Уровень MGC |
| +5V Read | Напряжение +5 В |
| -5V Read | Напряжение −5 В |
| +24V Read | Напряжение +24 В |
| +12V Read | Напряжение +12 В |
| -12V Read | Напряжение −12 В |
| LASER | Состояние лазера |
| SBS Module Temp | Температура SBS |
| BOX Temp | Температура корпуса |
| MCU Temp | Температура микроконтроллера |
| S/N | Серийный номер |
| Version | Версия ПО |
| Work Time | Время непрерывной работы |

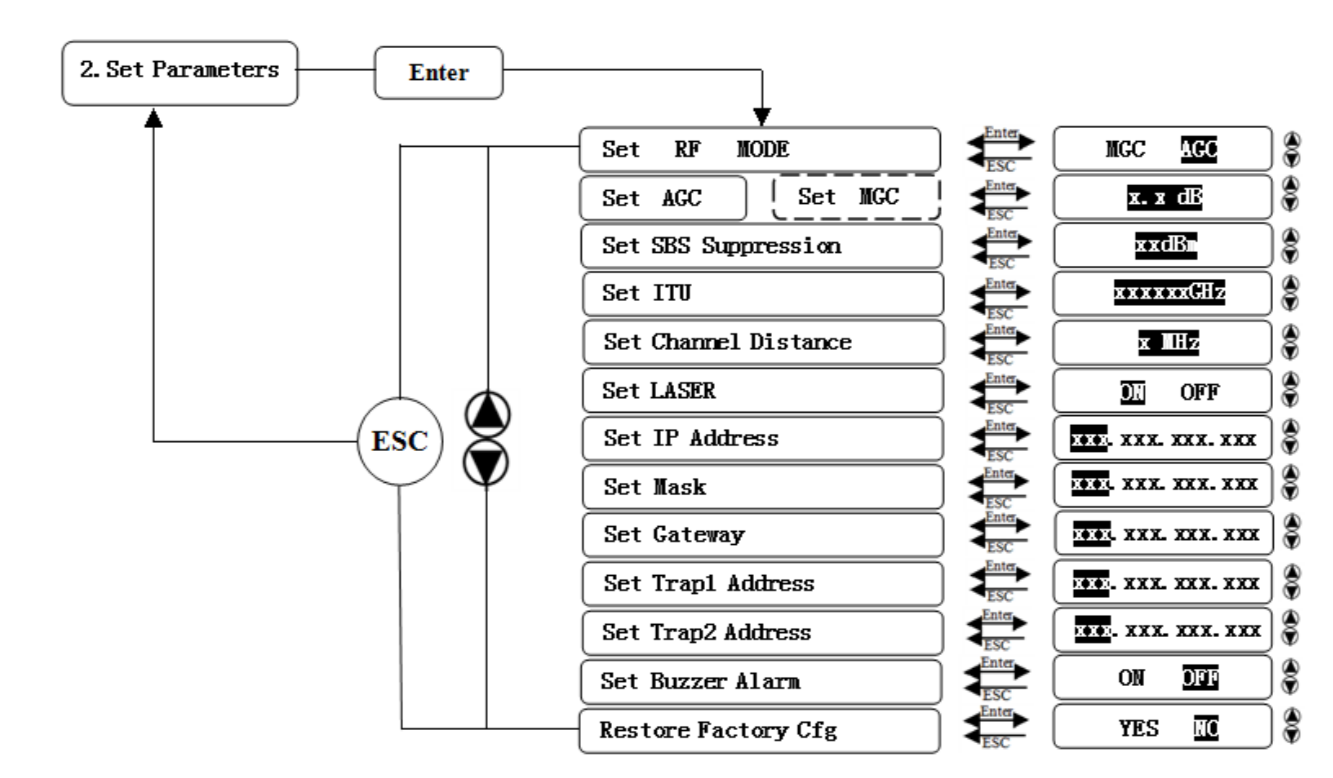

6.3. Меню настройки параметров (Set Parameters)
| Параметр | Назначение |
|---|---|
| Set RF Mode | Выбор AGC / MGC |
| Set AGC / Set MGC | Настройка уровня RF |
| Set SBS Suppression | Настройка SBS (+13...19 дБм, шаг 0,5 дБ) |
| Set ITU | Смещение ITU (±50 ГГц) |
| Set Channel Distance | Выбор ширины канала (6 / 7 / 8 МГц) |
| Set LASER | Включение/отключение лазера |
| Set IP Addr | IP-адрес устройства |
| Set Mask | Маска подсети |
| Set Gateway | Адрес шлюза |
| Set Trap1 Address | SNMP Trap Server 1 |
| Set Trap2 Address | SNMP Trap Server 2 |
| Set Buzzer Switch | Включение/выключение зуммера |
| Restore Factory Config | Восстановление заводских настроек |
6.4. Меню предупреждений (Alarm Status)
| Параметр | Описание |
|---|---|
| RF IN Status | Низкий / высокий уровень входного RF-сигнала |
| Laser Bias | Низкий / высокий ток лазера |
| Laser TEC | Повышенный ток охлаждения лазера |
| Output Power Status | Низкая / высокая выходная оптическая мощность |
| +5V Read | Низкое / высокое напряжение +5 В |
| -5V Read | Низкое / высокое напряжение -5 В |
| +24V Read | Низкое / высокое напряжение +24 В |
| +12V Read | Низкое / высокое напряжение +12 В |
| -12V Read | Низкое / высокое напряжение -12 В |
| LASER | Лазер выключен |
| CSO Initialization Failed | Ошибка инициализации CSO |
| Power Invalid | Некорректное напряжение питания |
6.4.1. Режим AGC
Автоматический режим (AGC) является рекомендуемым режимом работы.
При нахождении уровня входного сигнала в допус тимом диапазоне передатчик автоматически выбирает оптимальный коэффициент усиления. Индекс оптической модуляции (OMI RMS) также регулируется автоматически.
6.4.2. Режим MGC
Ручной режим (MGC) предназначен для тонкой настройки параметров CNR, CSO и CTB.
Диапазон регулировки составляет:
0...15 дБ
Использование данного режима рекомендуется только опытным пользователям.
6.4.3. Регулировка подавления SBS
Порог подавления SBS является важным параметром при передаче сигнала на большие расстояния на длине волны 1550 нм.
При превышении определенного уровня мощности в одномодовом волокне возникает эффект Stimulated Brillouin Scattering (SBS).
Следует учитывать:
- слишком высокий порог SBS ухудшает низкочастотные показатели CNR и CSO;
- также возрастает влияние автофазовой модуляции (SPM), ухудшающей высокочастотный показатель CSO.
Рекомендуется использовать минимально возможное значение SBS, обеспечивающее стабильную работу системы.
7. Описание интерфейса пользователя

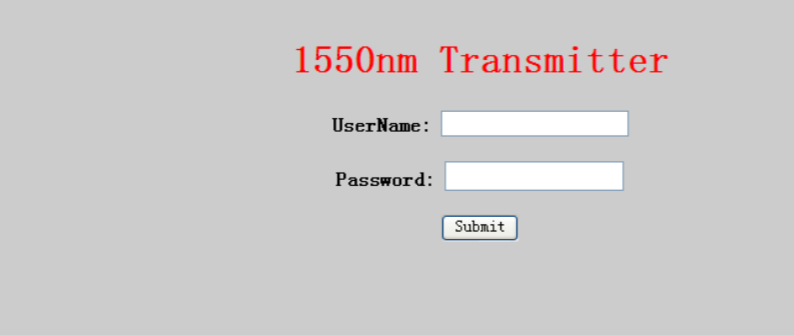

Для доступа к веб-интерфейсу откройте браузер и перейдите по IP-адресу устройства:
192.168.1.198
(либо используйте адрес, указанный на лицевой панели устройства).
Параметры входа
| Параметр | Значение |
|---|---|
| Имя пользователя | admin |
| Пароль | 123456 |

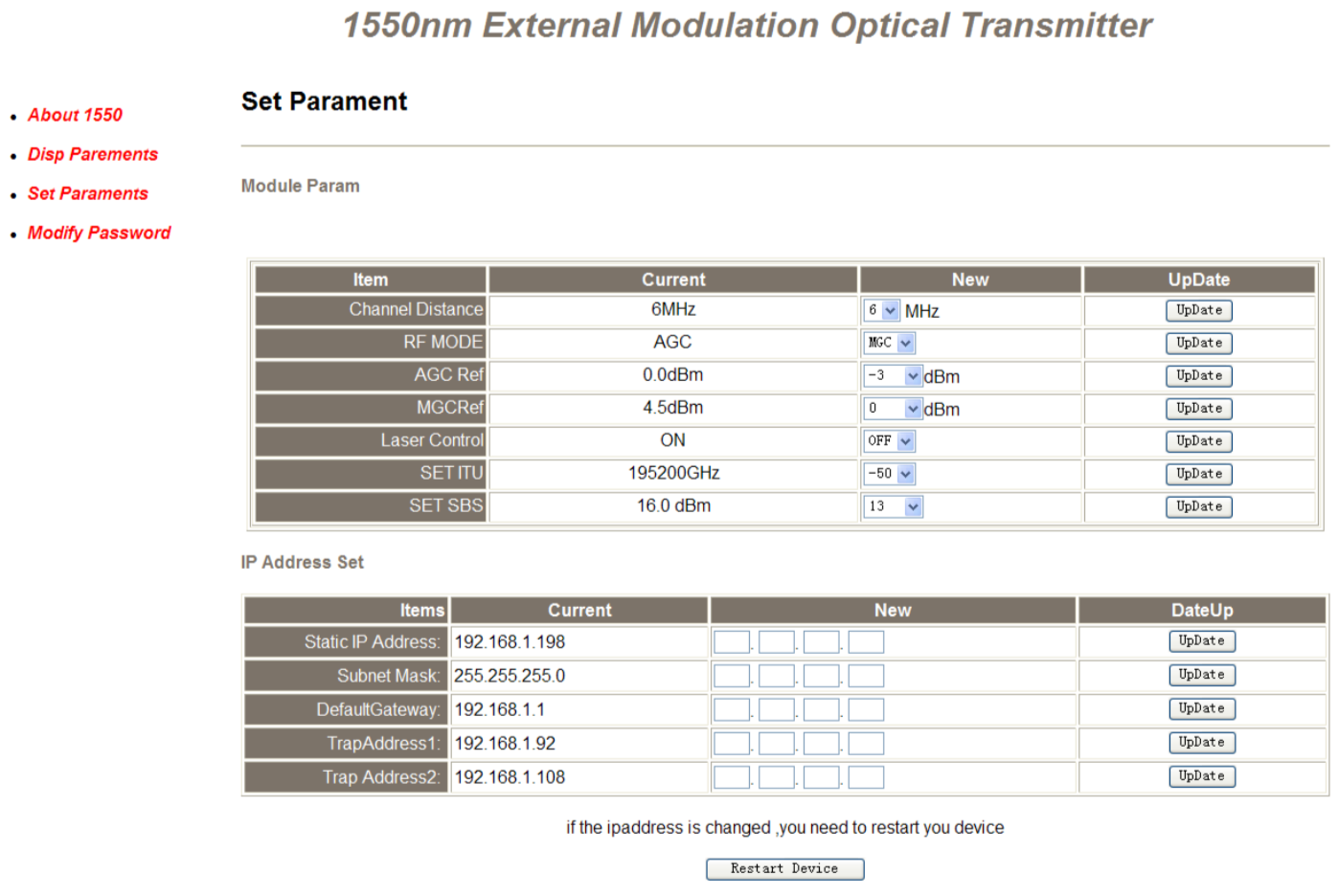

После авторизации доступны три ра здела.

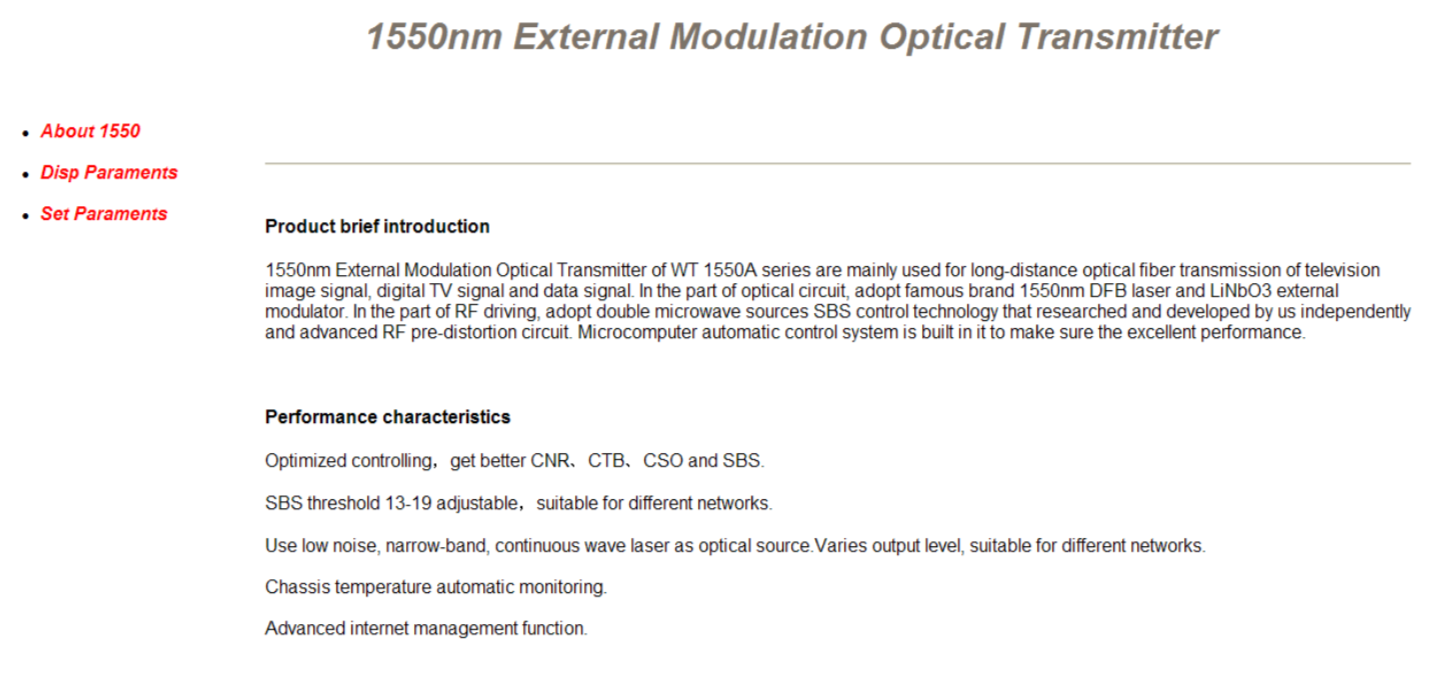

About1550 - Основная информация об оборудовании.
Disp Parameters - Просмотр рабочих параметров устройства.
Set Parameters - Изменение параметров оборудования.
Меню изменения параметров
8. Установка и отладка
8.1. Распаковка и проверка
- Осм отрите упаковку. При наличии повреждений или следов намокания обратитесь в транспортную компанию либо к поставщику.
- После распаковки проверьте комплектность оборудования согласно упаковочному листу.
- Если имеются признаки повреждения оборудования, не подключайте питание. Обратитесь к поставщику.
8.2. Инструменты и материалы
Для установки потребуются:
- измеритель оптической мощности;
- цифровой мультиметр;
- стандартная оптическая перемычка (SC/APC, FC/APC или LC/PC);
- медицинский спирт;
- безворсовые салфетки или медицинская вата.
8.3. Этапы установки
-
Перед монтажом внимательно ознакомьтесь с настоящим руководством.
предупреждениеПовреждения, вызванные неправильной установкой, не относятся к гарантийным случаям.
-
Установите устройство в телекоммуникационную стойку и подключите защитное заземление.
Сопротивление заземления должно быть менее 4 Ом.
-
Проверьте напряжение питания мультиметром.
Убедитесь, что выключатель питания находится в положении OFF, после чего подключите питание.
-
Подайте входной оптический сигнал.
Включите устройство и убедитесь, что индикатор состояния лазера загорелся зеленым.
Через меню проверьте основные рабочие параметры.
-
Подключите измеритель оптической мощности и убедитесь, что измеренное значение соответствует отображаемому на дисплее.
После проверки подключите устройство к рабочей сети.
На этом установка считается завершенной.
9. Очистка и обслуживание оптического разъема
Во многих случаях снижение выходной мощности связано не с неисправностью оборудования, а с загрязнением оптических разъемов.
Перед заменой оборудования рекомендуется выполнить очистку.
9.1 Порядок очистки
- Выключите устройство.
- Осторожно отсоедините оптический коннектор.
- Очистите торец коннектора качественной безворсовой салфеткой, смоченной медицинским спиртом.
- После очистки дождитесь полного высыхания поверхности (1–2 минуты).
- Подключите разъем к измерителю оптической мощности и проверьт е результат.
- При необходимости очистите ответную часть адаптера.
- Если после очистки уровень мощности остается низким, очистите внутреннюю часть адаптера сжатым воздухом либо специальными средствами.
9.2 Важные замечания
- Не допускайте попадания лазерного излучения в глаза.
- Не применяйте чрезмерное усилие при подключении оптического разъема.
- Все работы с оптическим волокном рекомендуется выполнять при отключенном лазере.
10. Послепродажное обслуживание
-
Гарантия не распространяется на неисправности, вызванные нарушением правил эксплуатации.
В подобных случаях возможен только платный ремонт.
-
При возникновении неисправности обратитесь к официальному поставщику оборудования.
-
Ремонт оборудования должен выполняться квалифицированными специалистами.
После самостоятельного ремонта гарантия на оборудование прекращает действовать.
11. Ответственность производителя
Производитель оставляет за собой право изменять конструкцию и характеристики оборудования без предварительного уведомления.
Производитель не несет ответственности за последствия использования оборудования, кроме случаев, прямо предусмотренных письменными соглашениями.
Приобретение и использование данного оборудования не предоставляет пользователю лицензий на патенты, товарные знаки, авторские права или иные объекты интеллектуальной собственности.
Настоящий документ не гарантирует отсутствие нарушений прав третьих лиц при использовании оборудования.
