How-To Guide: подключение точек доступа к контроллеру

Введение​

Цель​

Этот документ описывает различные варианты подключения точек доступа к контроллеру SNR Wi-Fi.

Аудитория​

Документ предназначен для сетевых администраторов, инженеров и технических специалистов, ответственных за настройку беспроводной сети.

Термины и определения​

DHCP Option 43 — способ передачи адреса контроллера через DHCP-сервер.

AutoProvision — механизм автоматического применения настроек к точкам доступа.

Обзор и важные замечания​

  • Точки доступа SNR Wi-Fi могут выполнять функцию контроллера беспроводной сети. Максимальное количество контролируемых точек зависит от модели устройства.
к сведению

SNR AP622-i в роли контроллера поддерживает до 16 точек доступа.

  • При подключении точка доступа ищет контроллер и инициирует запрос на подключение к нему.

  • Для связи между точками доступа и контроллером используется взаимодействие на уровне L3. Для успешной работы между устройствами должна быть IP-связность.

  • Перед добавлением точек на контроллер рекомендуется настроить правила AutoProvision.

Подготовка​

  1. Проверьте физическое подключение точек доступа к сети.

  2. Убедитесь, что точка, выполняющая роль контроллера, работает на рекомендованной версии прошивки.

Выбор режима работы​

  1. По умолчанию точка настроена как подчинённое устройство. Необходимо настроить режим контроллера на одной из точек.

  2. Подключитесь к точке через последовательный порт (serial port) или по проводному интерфейсу по протоколу SSH. См. Быстрый старт.

  3. В открывшемся мастере настроек выберите режим контроллера и следуйте инструкциям: смените пароль и при необходимости настройте IP-адресацию.

Обнаружение контроллера точками доступа​

Точка доступа может обнаружить контроллер несколькими способами:

  1. Точка пытается автоматически найти контроллер, находящийся с ней в одной сети.

    В этом случае дополнительная настройка не требуется: запрос на подключение инициируется автоматически, и вы можете увидеть его в интерфейсе контроллера.

  2. Точка получает адрес контроллера от DHCP-сервера вместе с IP-адресом через Option 43 или Option 138.

    Для этого добавьте IP-адрес контроллера в Option 43 или Option 138 на DHCP-сервере. Убедитесь в сетевой связности между точкой контроллером.

к сведению

При использовании option 43 точка ожидает получить адрес контроллера виде hex-значения (raw IPv4, 4 байта) При использовании option 138 точка ожидает получить адрес контроллера в строковом виде (ASCII)

  1. Адрес контроллера можно указать на точке вручную.

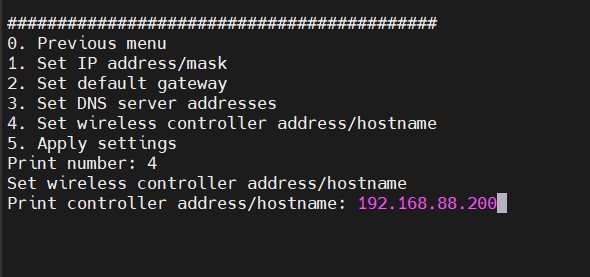

    a. Через CLI

    Настройка адреса контроллера через CLI

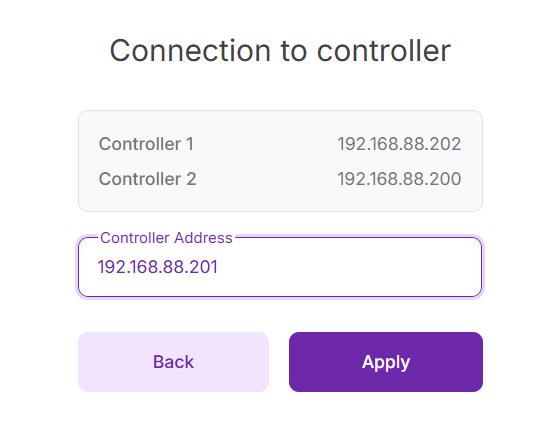

    b. Через веб-интерфейс

    Настройка адреса контроллера через веб-интерфейс

Принятие точки под управление​

Настройка через интерфейс командной строки​

  1. На контроллере убедитесь, что точка доступа отправила запрос на принятие под управление:

#show adoption

show adoption

| ID               | IP             | Status   | Version   | Online |
|------------------|----------------|----------|-----------|--------|
| ap622-i-60-25-21 | 169.254.41.116 | JOIN_REQ | 0.1.0-dev | +      |
| ap622-i-60-25-22 | 169.254.41.117 | JOIN_REQ | 0.1.0-dev | +      |
| ap622-i-60-25-23 | 169.254.41.118 | JOIN_REQ | 0.1.0-dev | +      |
  1. Выполните команду принятия точки под управление:

adopt <AP ID>

configure terminal
 adopt (xx-xx-xx-xx-xx-xx)
 commit [write]

Настройка через веб-интерфейс​

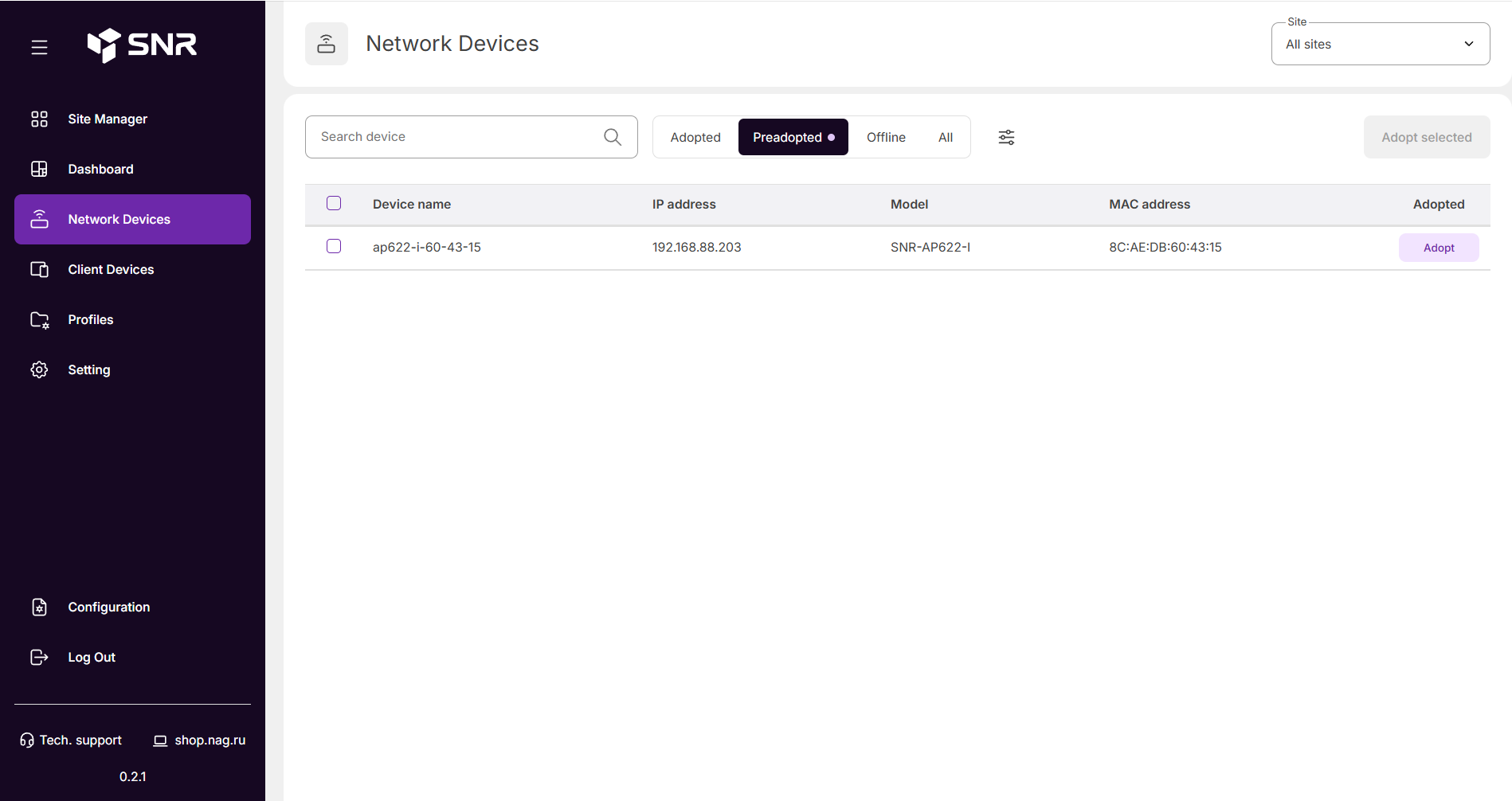

  1. На контроллере перейдите в раздел Network Devices, выберите вкладку Preadopted и убедитесь, что точка запросила принятие под управление.

    Запрос на принятие точки под управление

  2. Нажмите кнопку Adopt.

После этого контроллер примет точку под управление и при необходимости автоматически синхронизирует на ней версию программного обеспечения. Это может занять некоторое время; принятая точка может перезагрузиться.

к сведению

При принятии точки будут применены правила автоматической настройки AutoProvision.

Примеры​

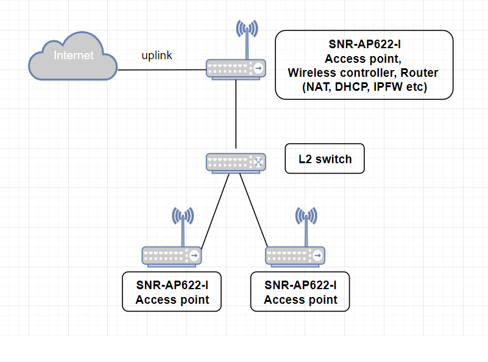

  1. Точка доступа в режиме контроллера выступает в качестве маршрутизатора. Подчинённые точки находятся в одной L2-сети с контроллером.

    Точка доступа в режиме контроллера выступает в качестве маршрутизатора

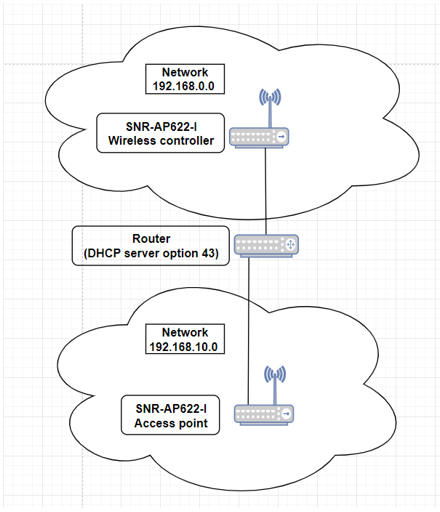

  2. Контроллер находится в другой сети, точки получают адрес контроллера через DHCP Option 43.

    Контроллер находится в другой сети, точки получают адрес контроллера через DHCP Option 43

Справочная информация​

Ссылки на документацию и полезные ресурсы:

Руководство по DHCP на контроллере

Руководство по настройке политики AutoProvision
