How-To Guide: настройка DHCP-сервера

Введение​

Цель​

Этот документ описывает процесс настройки DHCP-сервера на Wi-Fi-контроллере SNR Wi-Fi AP.

Аудитория​

Документ предназначен для сетевых администраторов, инженеров и технических специалистов, ответственных за настройку беспроводной сети.

Термины и определения​

DHCP (Dynamic Host Configuration Protocol) — сетевой протокол, который автоматизирует назначение IP-адресов и других сетевых параметров устройствам в сети.

DHCP Option — параметр протокола DHCP, передающий дополнительные настройки клиентам.

Обзор и важные замечания​

  • DHCP позволяет централизованно управлять конфигурацией клиентов и исключает необходимость ручной настройки IP-адресации.

  • При необходимости IP-адрес можно зарезервировать за конкретным устройством.

  • DHCP-политика применяется только на уровне устройства.

  • Чтобы DHCP-политика начала работать, необходимо указать устройство и VLAN, в котором будут выдаваться IP-адреса.

Подготовка​

  1. Убедитесь, что точки доступа подключены к сети.

  2. Убедитесь, что все устройства работают на рекомендованной версии прошивки.

  3. Подготовьте параметры DHCP-политики: шлюз по умолчанию, диапазон адресов, DNS-серверы, домен, время аренды и при необходимости DHCP-опции.

Настройка DHCP-сервера​

Настройка через интерфейс командной строки​

Создание DHCP-политики​

  1. Перейдите в режим глобальной конфигурации:
configure terminal
  1. Создайте DHCP-политику и укажите её имя:
dhcp policy (имя)
  1. Задайте основные параметры сети:
address-range (xx.xx.xx.xx-xx.xx.xx.xx)
default-router (xx.xx.xx.xx)
dns primary (xx.xx.xx.xx)
dns secondary (xx.xx.xx.xx)
domain name (имя)
lease-time (время в секундах)
  1. При необходимости задайте DHCP-опции:
option (код) (тип данных) (значение)
к сведению

Если точка SNR AP находится не в одном L2 сегменте с контроллером, и не может найти его автоматически, то вы можете сообщить ей адрес контроллера использую механизм DHCP опций

При использовании option 43 точка ожидает получить адрес контроллера виде hex-значения (raw IPv4, 4 байта) При использовании option 138 точка ожидает получить адрес контроллера в строковом виде (ASCII)

  1. Для удаления параметра используйте аргумент отрицания no:
no default-router (xx.xx.xx.xx)

Пример настройки DHCP-политики:

configure terminal

dhcp policy POLICY_NAME
 address-range 192.168.1.10-192.168.1.100
 default-router 192.168.1.1
 dns primary 8.8.8.8
 dns secondary 8.8.4.4
 domain name example.local
 lease-time 86400
 option 138 string 192.168.10.100
 exit

Применение DHCP-политики​

  1. Перейдите в режим устройства.

Для применения политики на контроллере используйте:

self

Для применения политики на подчинённой точке используйте:

device ap622-i-60-xx-xx
  1. Примените DHCP-политику и укажите VLAN, в котором она будет работать:
use dhcp policy (имя) vlan (номер)

Пример применения политики:

self
 use dhcp policy test vlan 1

Резервирование адресов​

При необходимости можно зарезервировать определённый IP-адрес за конкретным устройством. В большинстве случаев это предпочтительнее, чем использование статических адресов на клиентских устройствах.

  1. Перейдите в режим глобальной конфигурации:
configure terminal
  1. Перейдите в созданную DHCP-политику:
dhcp policy (имя)
  1. Создайте правило резервирования:
binding (MAC-адрес) (IP-адрес)
  1. Для удаления правила резервирования используйте:
no binding (MAC-адрес) (IP-адрес)

Пример резервирования адреса:

configure terminal
 dhcp policy test
  binding AB:CD:EF:12:34:56 192.168.1.100

Просмотр статуса DHCP-клиентов​

Вы можете просмотреть выданные адреса, указав устройство, на котором работает политика, и при необходимости имя политики. Если имя политики не указано, будут показаны данные для всех политик на устройстве.

show ip dhcp leases ap622-i-60-43-15 DEFAULT

| VLAN ID | IP Address    | MAC Address       | Hostname         | Lease Expires       |
| ------- | ------------- | ----------------- | ---------------- | ------------------- |
| 1       | 172.27.72.121 | b8:69:f4:66:08:3e | ap622-i-63-41-86 | 2026-02-25 13:33:43 |
| 1       | 172.27.72.178 | 9c:69:d3:20:1c:a0 | NAG00-00003413   | 2026-02-25 13:33:43 |

Просмотр зарезервированных адресов​

Вы можете просмотреть адреса, зарезервированные за клиентскими устройствами, указав устройство, на котором работает политика, и при необходимости имя политики. Если имя политики не указано, будут показаны данные для всех политик на устройстве.

show ip dhcp binding ap622-i-60-25-21 DEFAULT

| IP Address    | MAC Address       | Hostname         |
|---------------|-------------------|------------------|
| 172.27.72.121 | b8:69:f4:66:08:3e | ap622-i-63-41-86 |
| 172.27.72.178 | 9c:69:d3:20:1c:a0 | NAG00-00003413   |

Настройка через веб-интерфейс​

Создание DHCP-политики​

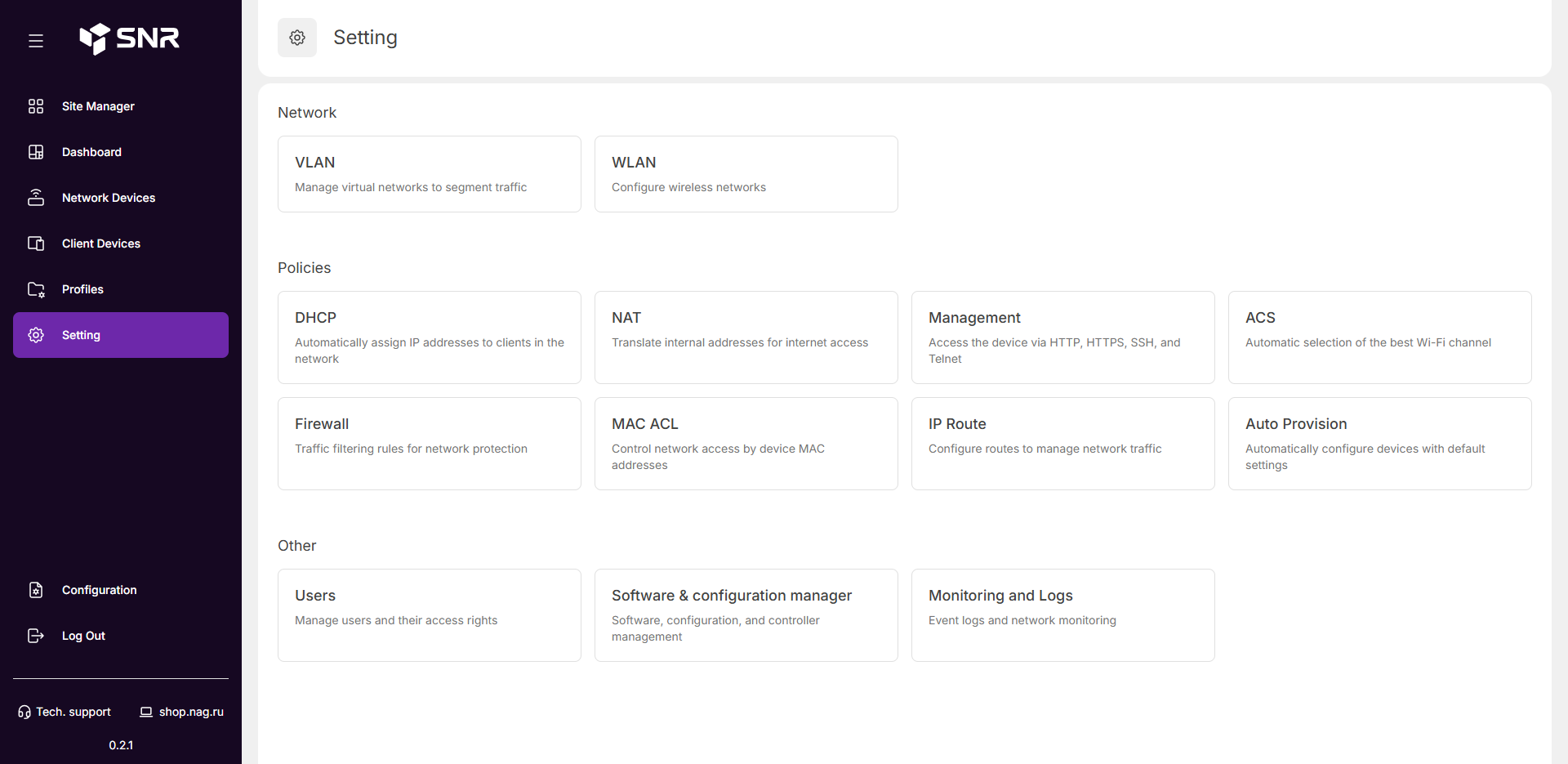

  1. Перейдите в меню Settings → Policies → DHCP.

Создание DHCP-политики

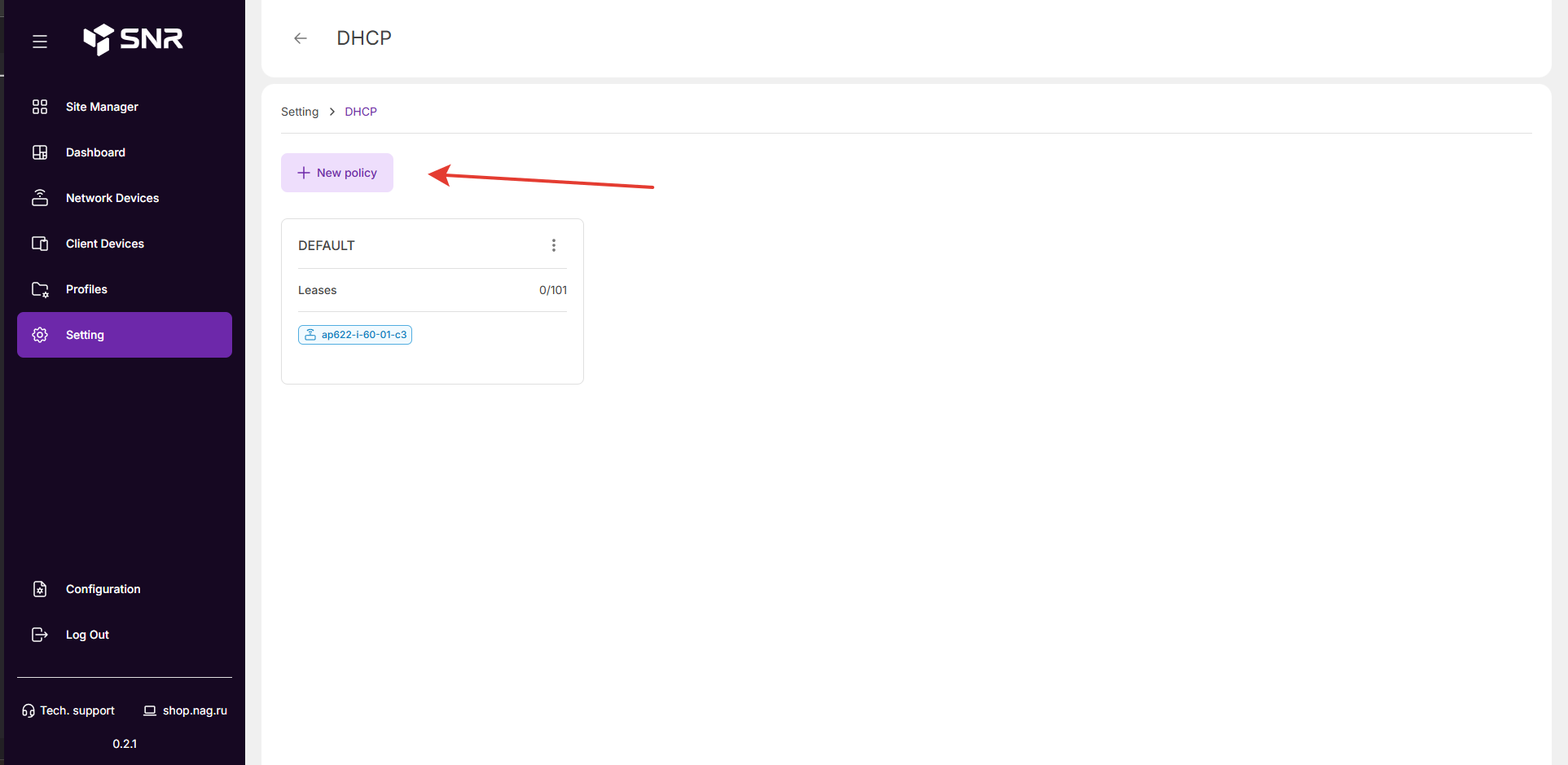

  1. Для создания новой политики нажмите кнопку New policy.

Добавление DHCP-политики

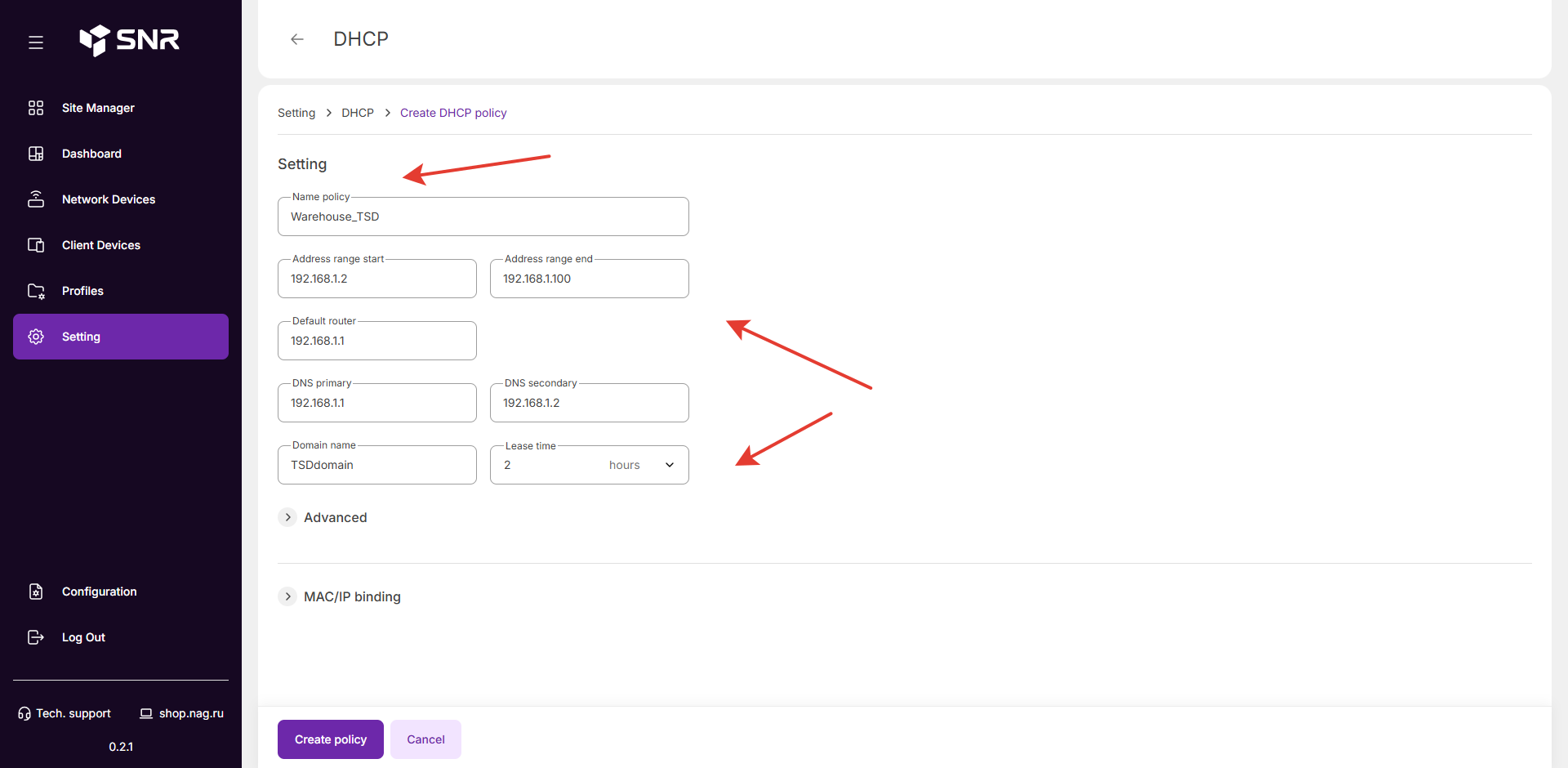

  1. Укажите имя политики.

  2. Задайте основные параметры сети:

  • шлюз по умолчанию;
  • диапазон выдаваемых адресов;
  • адреса DNS-серверов;
  • имя локального домена;
  • время аренды.

Параметры DHCP-политики

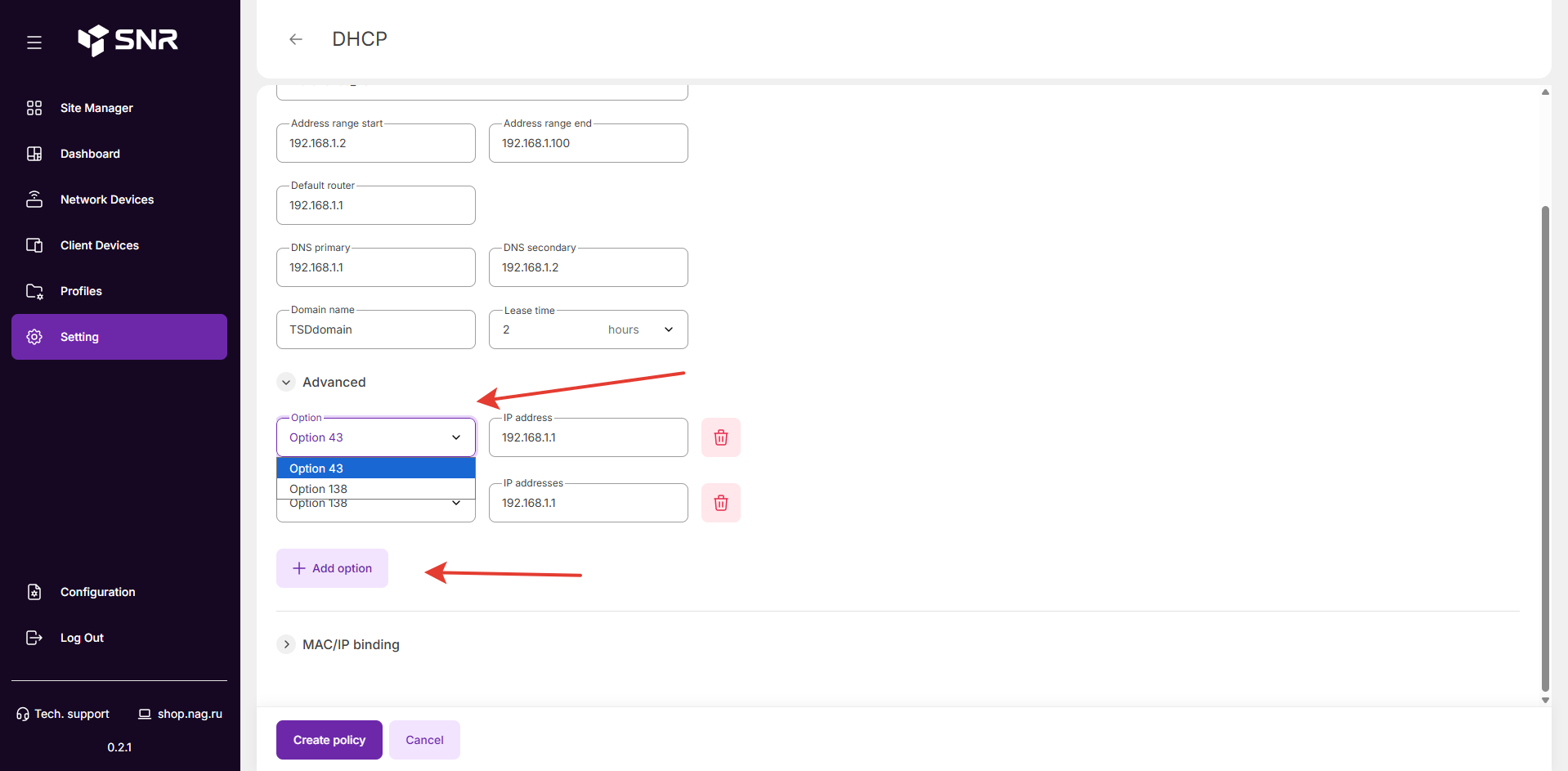

  1. При необходимости задайте значения DHCP-опций. На данный момент поддерживаются Option 43 и Option 138.

Option 43 и Option 138 в DHCP-политике

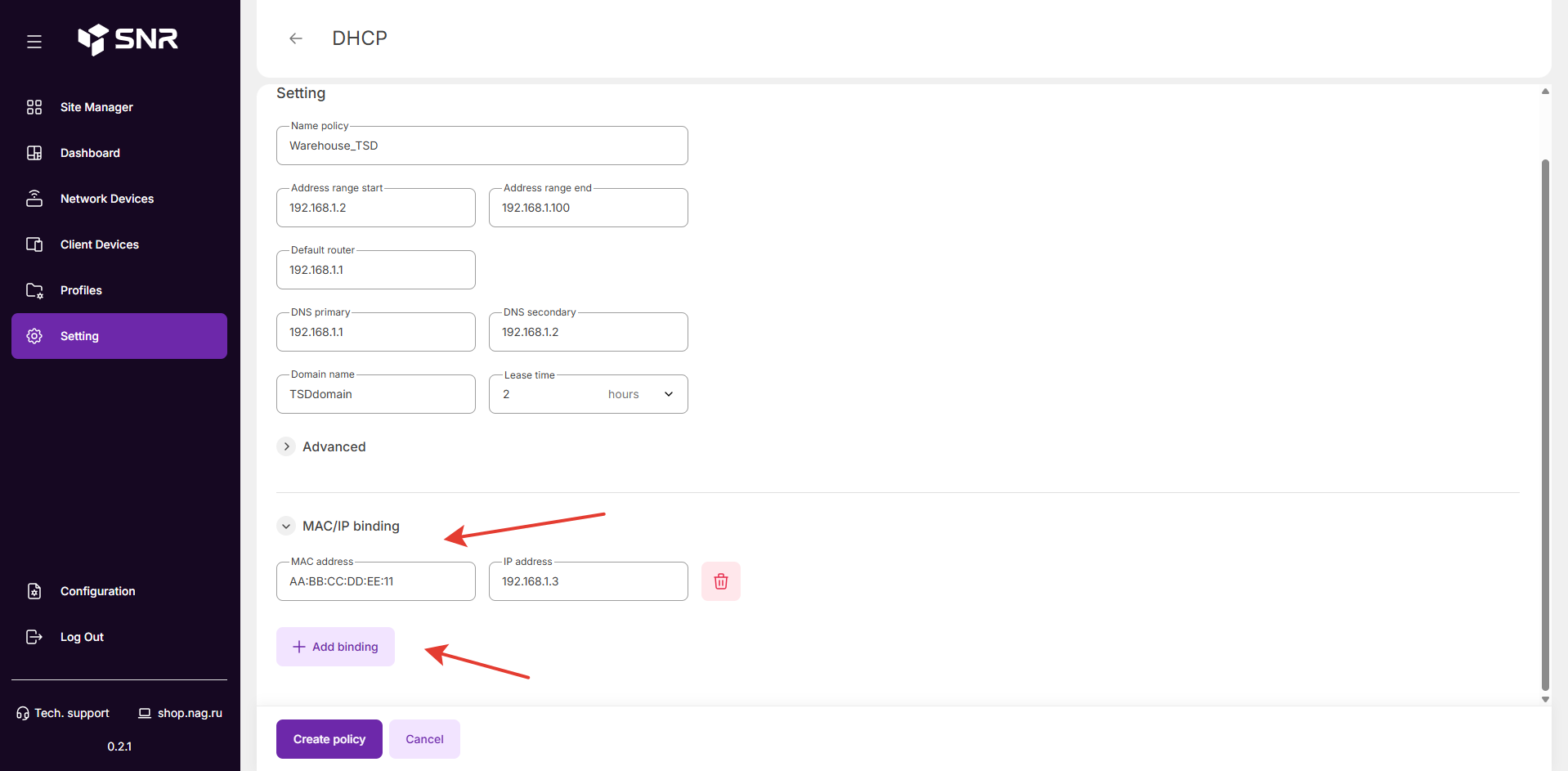

  1. При необходимости настройте резервирование IP-адресов.

Резервирование IP-адресов в DHCP-политике

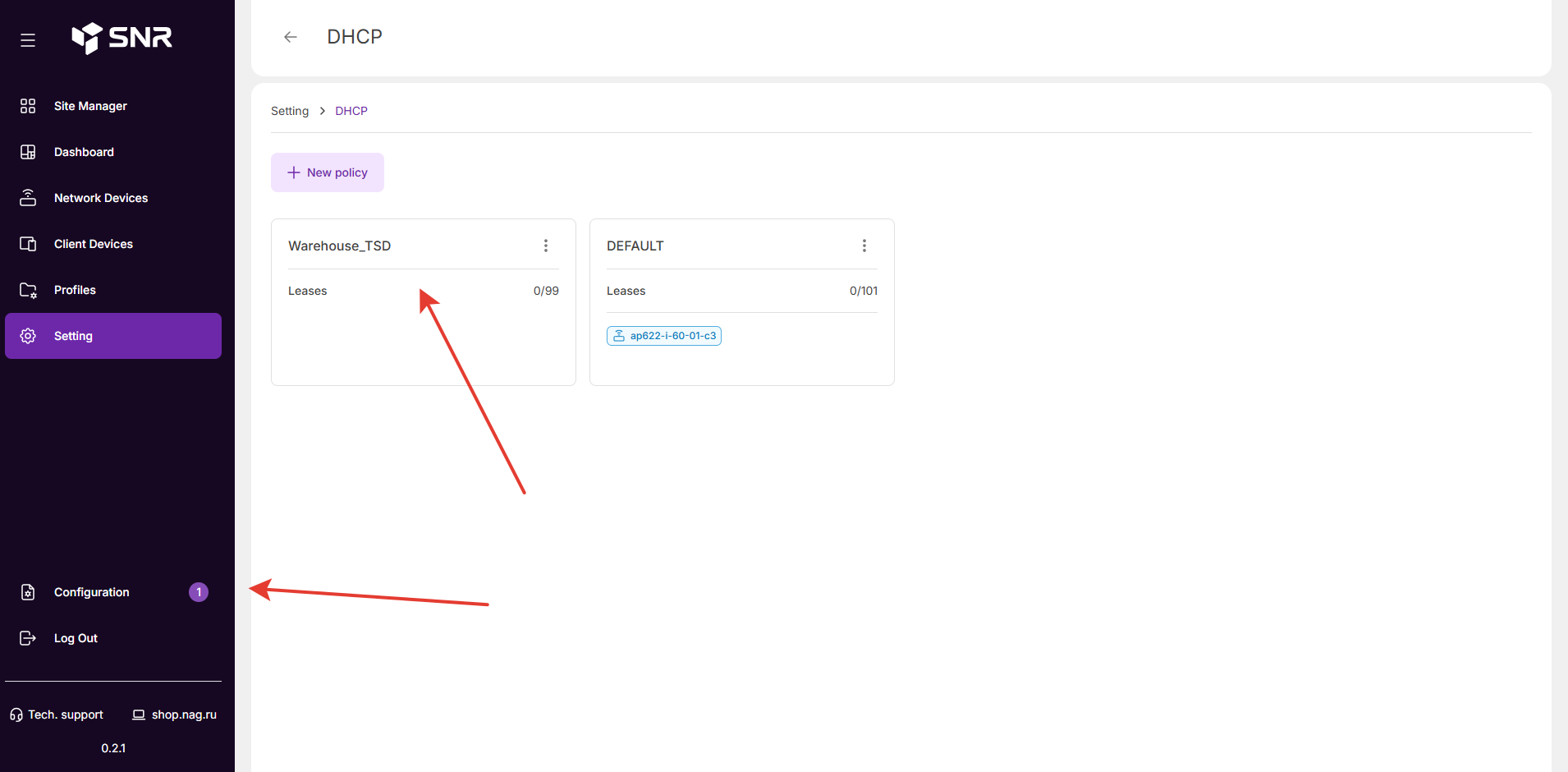

  1. Создайте политику и сохраните сделанные изменения.

Сохранение изменений в DHCP-политике

Дублирование и удаление DHCP-политики​

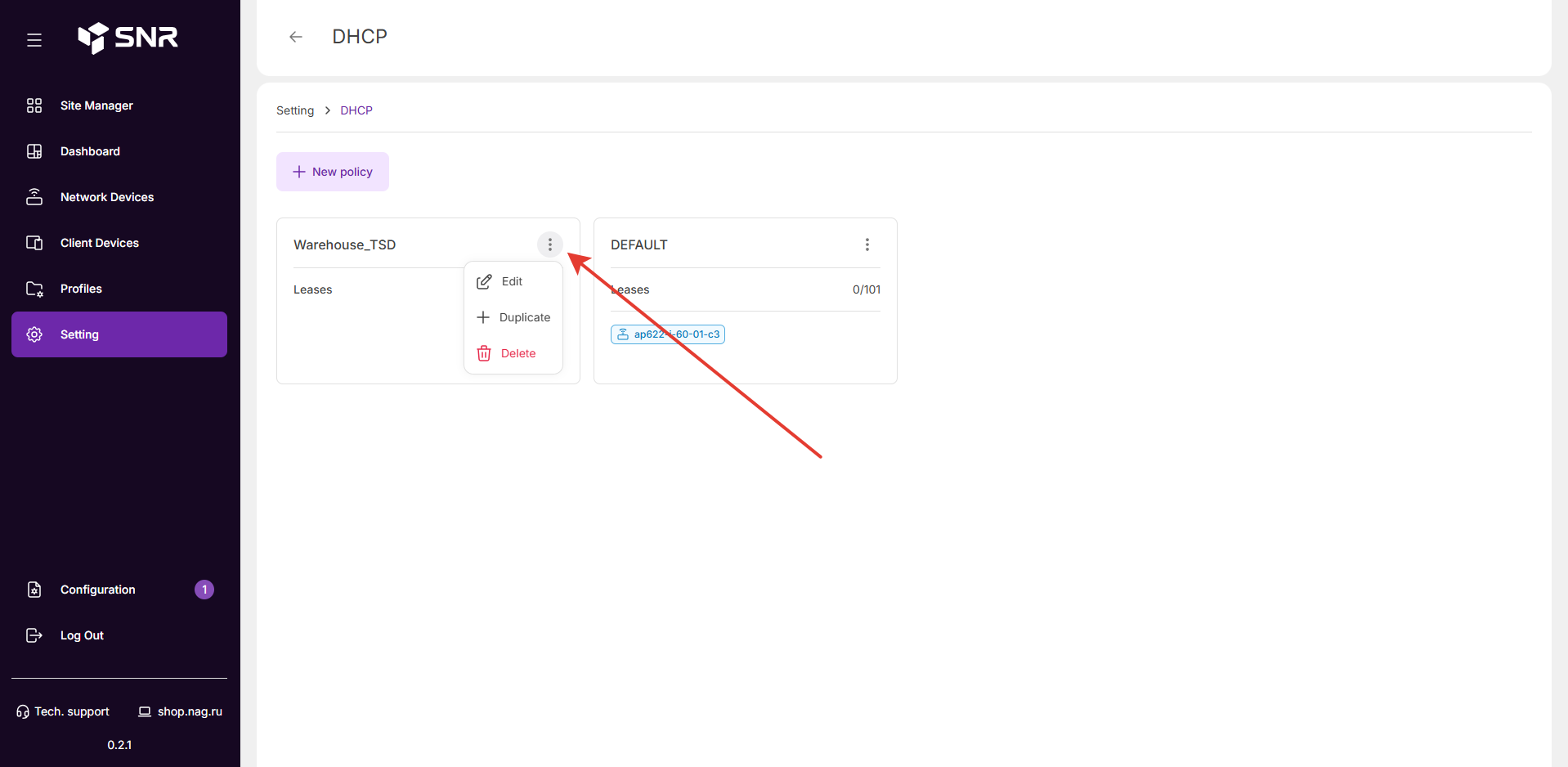

Для дублирования или удаления используйте меню с тремя точками на карточке политики.

Меню управления DHCP-политикой

Справочная информация​

Ссылки на документацию и полезные ресурсы:

Подключение точек доступа к контроллеру

Руководство по настройке политики AutoProvision
