How-To Guide: Обновление и восстановление ПО SNR Wi-Fi AP

Назначение​

Документ описывает способы обновления и восстановления ПО контроллера и подчинённых точек доступа.

В инструкции рассматриваются следующие сценарии:

  • штатное обновление через контроллер;
  • загрузка прошивки для подчинённых точек доступа в банк прошивок;
  • обновление из Wizard при первом запуске;
  • восстановление через WEB recovery;
  • восстановление через CLI recovery.

Действия можно выполнять через CLI или через WEB-интерфейс, если соответствующие функции доступны в текущей версии ПО.

Рекомендуемым источником прошивок является официальный сервер https://data.nag.wiki.

CLI​

Штатное обновление через контроллер​

к сведению

Важно: для работы штатного механизма обновления прошивки между точками и контроллером в сети не должен быть заблокирован порт 4433/TCP.

Для штатного обновления через контроллер в CLI используется команда:

system upgrade <URL>

Прошивка должна быть выложена на доступный по сети TFTP- или SFTP-сервер.

Синтаксис URL:

tftp://<hostname|IP>[:port]/path/file
sftp://<user>:<pwd>@<hostname|IP>[:port]/path/file

Эта команда обновляет прошивку контроллера и добавляет копию прошивки в банк прошивок для подчинённых точек.

Команда выполняется немедленно, не требует commit, загружает firmware image по указанному URL, проверяет его, запускает обновление и перезагружает контроллер.

На устройствах используется схема Dual boot с двумя равнозначными банками: slot0 и slot1. При обновлении новая прошивка записывается в неиспользуемый банк, а next-boot переключается автоматически.

Версия прошивки контроллера и версия прошивки для подчинённых точек доступа должны совпадать, поэтому после обновления контроллер автоматически перепрошьёт подчинённые точки доступа.

к сведению

Если в банке прошивок для подчинённых точек не окажется необходимой версии прошивки и подчинённая точка не будет обновлена, то она останется в статусе FW_UPDATE, ожидая прошивку, без возможности полноценного управления ей.

После завершения обновления проверьте версию прошивки на контроллере.

show boot

Проверьте состояние и версии подчинённых точек:

show adoption
show version ap <AP ID>
show boot ap <AP ID>

Загрузить прошивку AP в банк прошивок​

Если в банке прошивок для подчинённых точек доступа нет нужной прошивки, загрузите её в банк прошивок.

system firmware ap add <URL>

Прошивка должна быть выложена на доступный по сети TFTP- или SFTP-сервер.

Синтаксис URL:

tftp://<hostname|IP>[:port]/path/file
sftp://<user>:<pwd>@<hostname|IP>[:port]/path/file

После загрузки проверьте, что прошивка появилась в банке прошивок.

show device upgrade firmware

Восстановление через CLI recovery​

CLI recovery используется для аварийного восстановления прошивки через TFTP-клиент.

1. Настройка сетевых реквизитов​

Настройте сетевой адаптер ПК:

  • IP-адрес: 192.168.1.131;
  • маска: 255.255.255.0.

2. Включение устройства в режиме восстановления​

Отключите питание устройства.

Зажмите кнопку Reset и, удерживая её, подключите питание устройства. Продолжайте удерживать Reset в течение 5 секунд.

Подключите ПК патч-кордом к устройству в порт Ge0/0.

3. Запуск TFTP-клиента и установка файла прошивки​

В командной строке Windows выполните:

tftp -i 192.168.1.1 put <путь до файла прошивки .bin>

Или используйте сторонний TFTP-сервер, например Tftpd32.

Дождитесь завершения передачи файла и восстановления прошивки.

4. Дополнительный сброс настроек​

Если после восстановления не удаётся авторизоваться с ожидаемыми заводскими реквизитами, выполните дополнительный сброс настроек.

Зажмите кнопку Reset на корпусе устройства на 10 секунд. Устройство перезагрузится в заводской конфигурации.

WEB​

Штатное обновление через контроллер​

Обновите прошивку контроллера через WEB-интерфейс.

Перейдите в раздел "Настройка" (Setting) и выберите "Менеджер ПО и конфигурации" (Software & configuration manager).

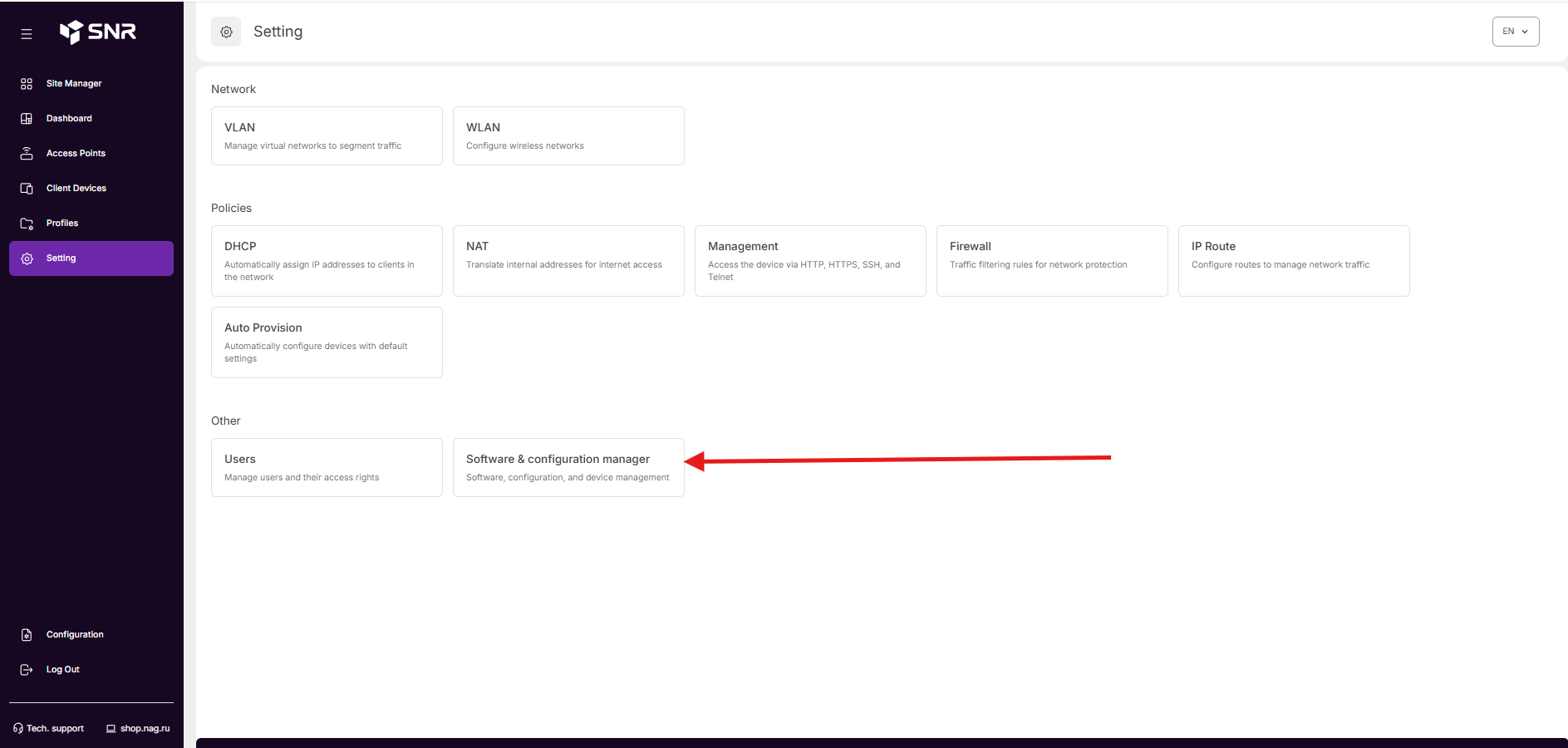

Раздел настройки

Вы можете увидеть, какие прошивки уже добавлены на устройство, какая прошивка выбрана для следующей загрузки.

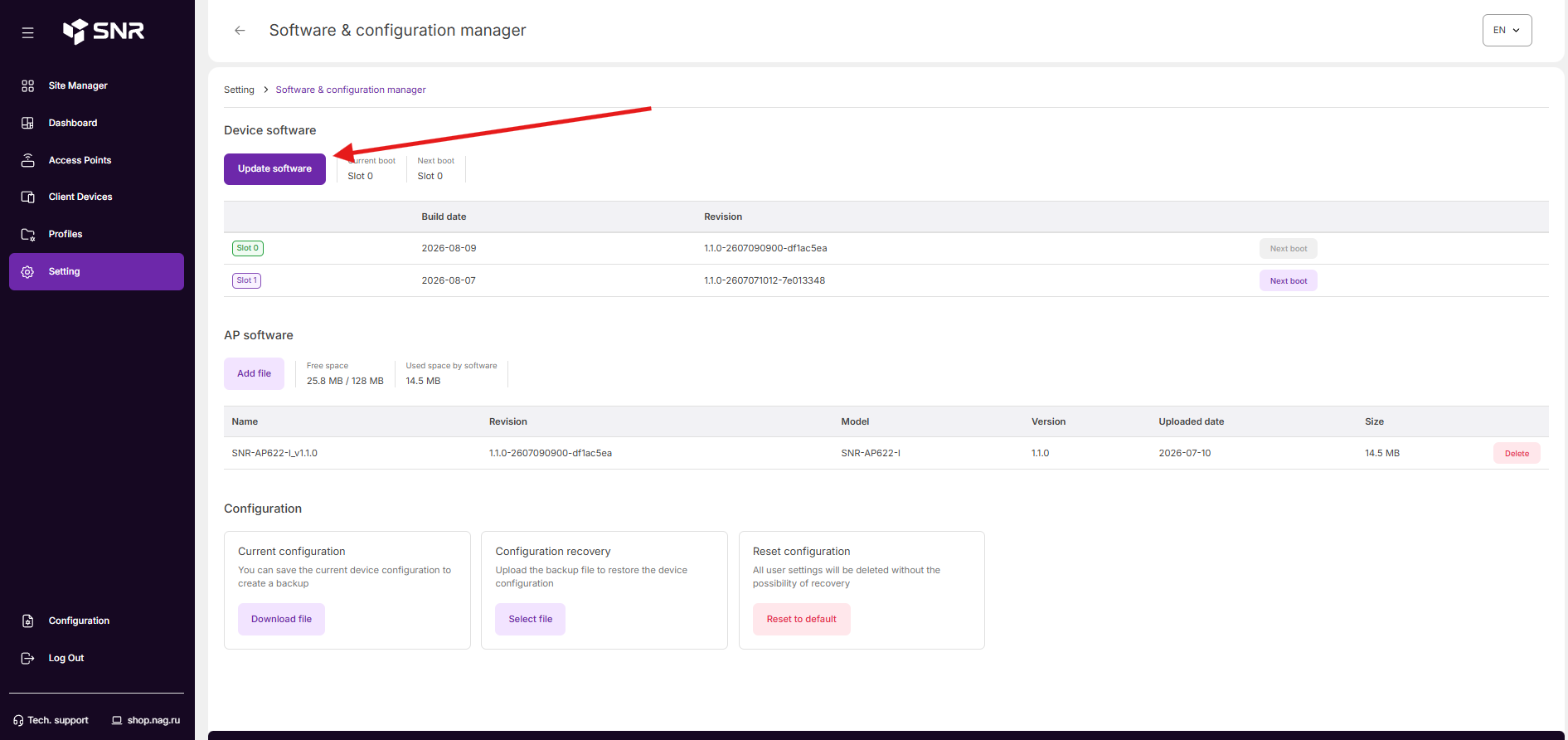

Управление прошивками

С помощью кнопки "Обновить ПО" (Software Update) вы можете загрузить на контроллер новую прошивку.

Она будет загружена в неиспользуемый слот, а копия будет добавлена в банк прошивок для подчинённых точек.

После этого устройство автоматически перезагрузится с новой версией прошивки.

После перезагрузки контроллер автоматически перепрошьёт подчинённые точки доступа.

После завершения обновления проверьте итоги, перейдя в раздел "Точки доступа" (Access Points) и убедившись, что все точки обновились.

Если точки не обновили прошивку, вы увидите сообщение в строке устройства.

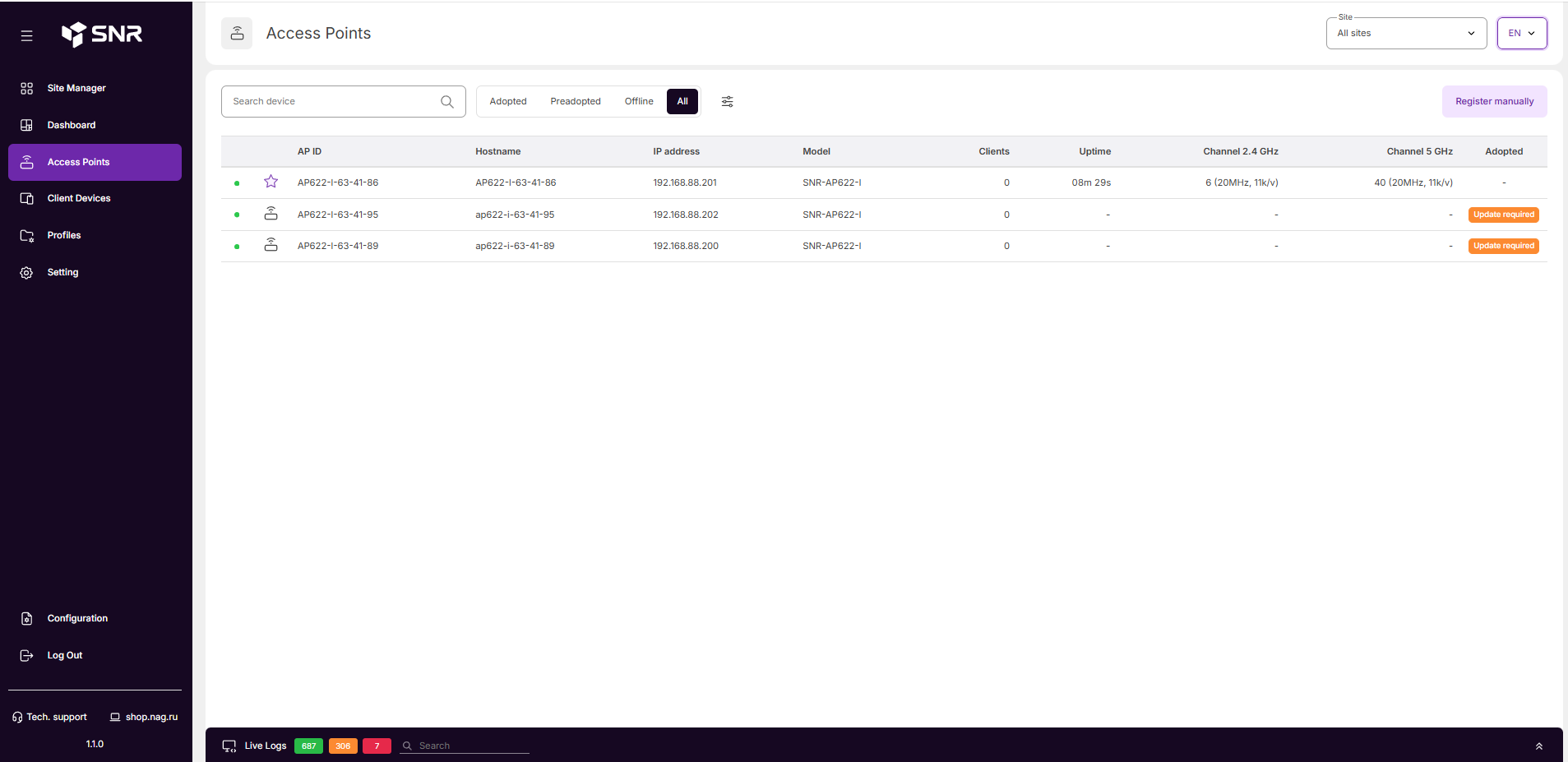

Ошибка обновления

Загрузить прошивку AP в банк прошивок​

Если в банке прошивок для подчинённых точек доступа нет нужной прошивки, загрузите её в банк прошивок.

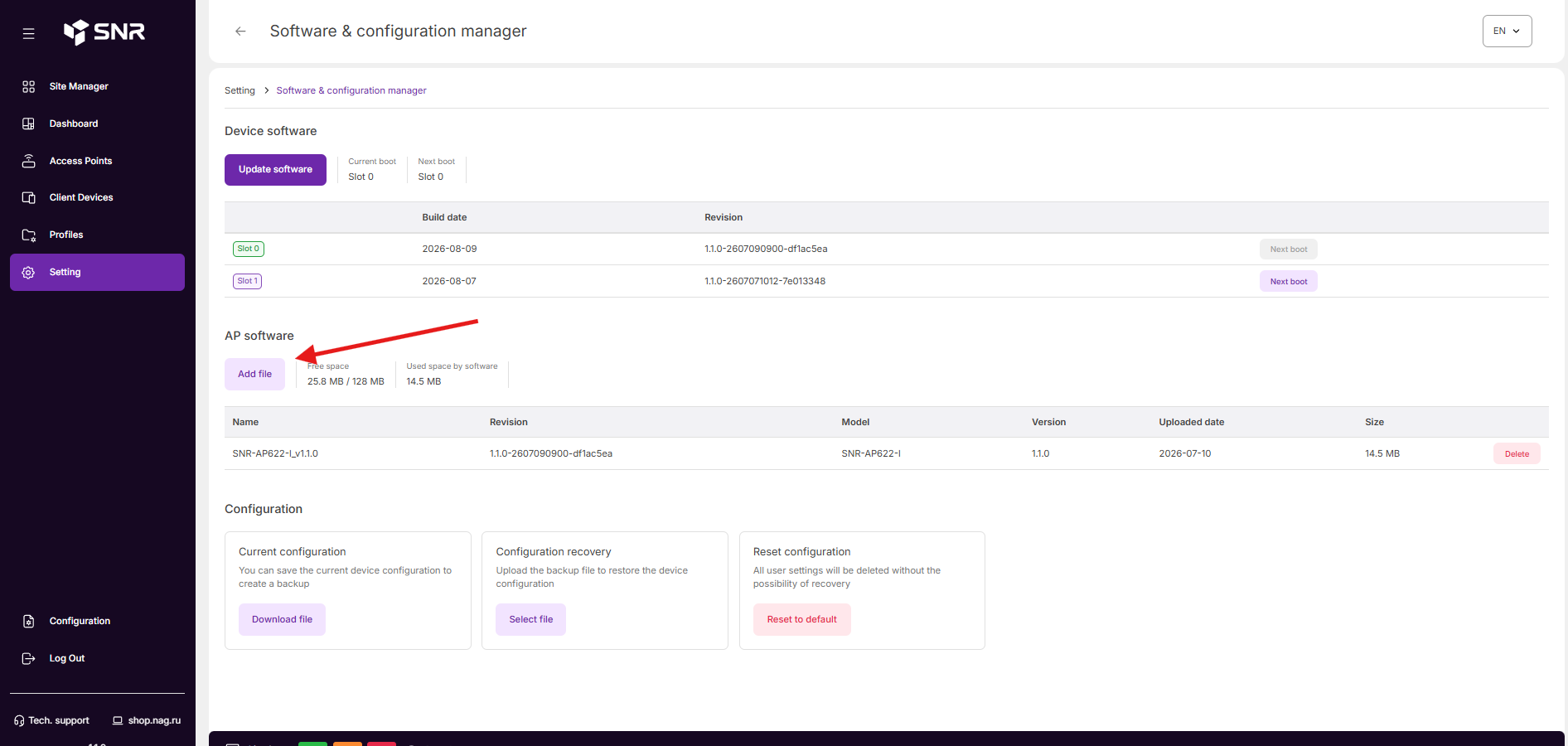

Прошивка подчинённых точек

Обновление из Wizard при первом запуске​

При первом запуске обновление можно выполнить из Wizard.

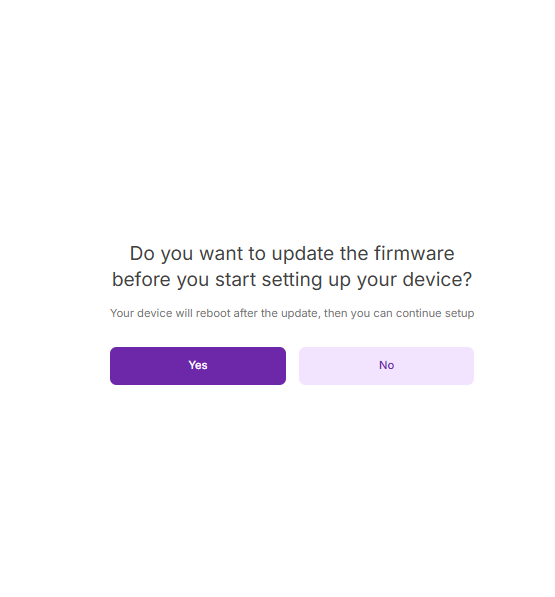

Wizard update

Wizard update

Восстановление через WEB recovery​

WEB recovery используется для аварийного восстановления прошивки через встроенную страницу загрузчика.

1. Настройка сетевых реквизитов​

Настройте сетевой адаптер ПК:

  • IP-адрес: любой адрес в диапазоне 192.168.1.2 - 192.168.1.254;
  • маска: 255.255.255.0.

2. Включение устройства в режиме восстановления​

Отключите питание устройства.

Зажмите кнопку Reset и, удерживая её, подключите питание устройства. Продолжайте удерживать Reset в течение 5 секунд.

Подключите ПК патч-кордом к устройству в порт Ge0/0.

В браузере откройте:

http://192.168.1.1

3. Установка файла прошивки​

Нажмите Select file и выберите ранее загруженный файл прошивки.

Нажмите Install и дождитесь завершения процесса восстановления.

4. Дополнительный сброс настроек​

Если после восстановления не удаётся авторизоваться с ожидаемыми заводскими реквизитами, выполните дополнительный сброс настроек.

Зажмите кнопку Reset на корпусе устройства на 10 секунд. Устройство перезагрузится в заводской конфигурации.
