How-To Guide: настройка NAT

Введение​

Цель​

Этот документ описывает процесс настройки NAT и перенаправления портов на Wi-Fi-контроллере SNR Wi-Fi AP.

Аудитория​

Документ предназначен для сетевых администраторов, инженеров и технических специалистов, ответственных за настройку беспроводной сети.

Термины и определения​

NAT (Network Address Translation) — механизм трансляции сетевых адресов, позволяющий изменять IP-адреса и порты в заголовках пакетов при их прохождении через маршрутизирующее устройство.

NAT Overload — тип NAT, при котором устройства из внутренней сети получают доступ во внешнюю сеть через один или ограниченный набор внешних IP-адресов.

Port Redirect — правило трансляции, при котором входящее соединение на определённый внешний IP-адрес и порт перенаправляется на указанный внутренний IP-адрес и порт.

Обзор и важные замечания​

  • NAT используется для обеспечения доступа устройств из частной сети к внешним сетям, включая Интернет.

  • В ОС NWS на данный момент реализован NAT Overload.

  • NAT-политика определяет зоны для VLAN-интерфейсов: внутреннюю (inside) и внешнюю (outside).

  • Обе зоны могут быть указаны для нескольких VLAN. Балансировка не реализована, порядок прохождения трафика определяется маршрутизацией.

  • На устройство можно применить только одну NAT-политику.

Подготовка​

  1. Убедитесь, что точки доступа подключены к сети.

  2. Убедитесь, что все устройства работают на рекомендованной версии прошивки.

  3. Определите VLAN для внутренней и внешней зон.

  4. При необходимости подготовьте правила перенаправления портов: внешний адрес и порт, протокол, внутренний адрес и порт назначения.

Настройка NAT и перенаправления портов​

Настройка через интерфейс командной строки​

Создание NAT-политики​

  1. Перейдите в режим глобальной конфигурации:
configure terminal
  1. Создайте NAT-политику и укажите её имя:
ip nat policy (имя)
  1. Укажите VLAN для внутренней зоны:
interface inside vlan (VLAN ID)
  1. Укажите VLAN для внешней зоны:
interface outside vlan (VLAN ID)
  1. При необходимости настройте правило перенаправления входящих соединений:
redirect from (xx.xx.xx.xx) port (порт) proto (tcp|udp) to (xx.xx.xx.xx:порт)

Параметры правила:

  • from — IP-адрес источника входящих пакетов;
  • port — порт назначения входящих пакетов;
  • proto — сетевой протокол входящих пакетов, например tcp или udp;
  • to — IP-адрес и при необходимости порт устройства, на которое будут перенаправлены входящие пакеты.
  1. Для удаления правила используйте аргумент отрицания no:
no redirect from (xx.xx.xx.xx) port (порт) proto (tcp|udp) to (xx.xx.xx.xx:порт)

Пример настройки NAT-политики:

configure terminal

ip nat policy POLICY_NAME
 interface inside vlan 10
 interface outside vlan 100
 redirect from 0.0.0.0 port 8080 proto tcp to 192.168.10.10:80
 exit

Применение NAT-политики​

NAT-политика применяется только на уровне устройства.

  1. Перейдите на уровень конфигурации устройства:
device (AP ID)
  1. Примените NAT-политику:
use ip nat policy (имя)
  1. Для отмены применения используйте аргумент отрицания no:
no use ip nat policy (имя)

Пример применения политики:

configure terminal
 device (AP ID)
  use ip nat policy POLICY_NAME
  commit write

Настройка через веб-интерфейс​

Создание NAT-политики​

  1. Перейдите в меню Настройка → NAT.

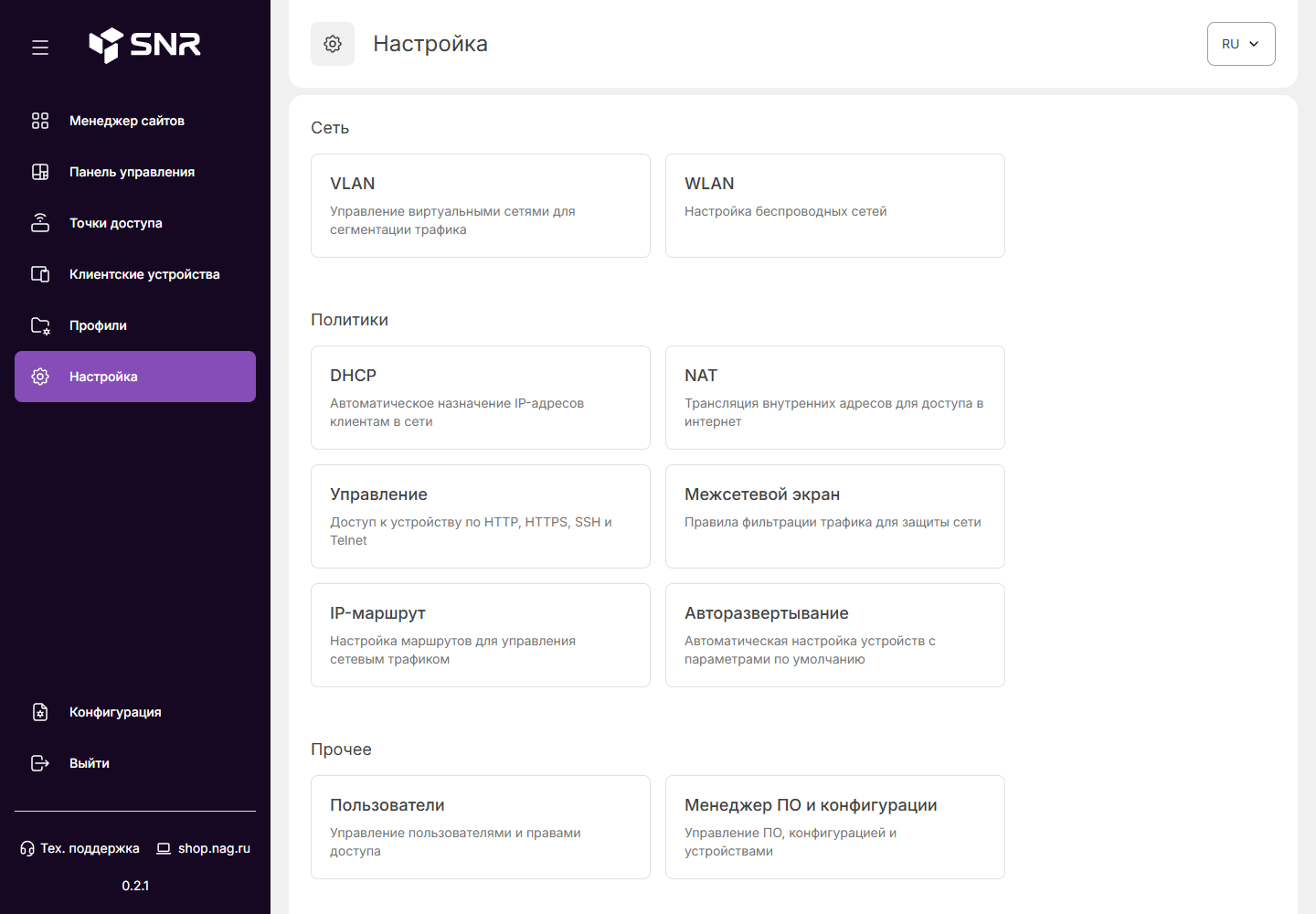

Раздел NAT в меню настроек

  1. Нажмите кнопку Новая политика.

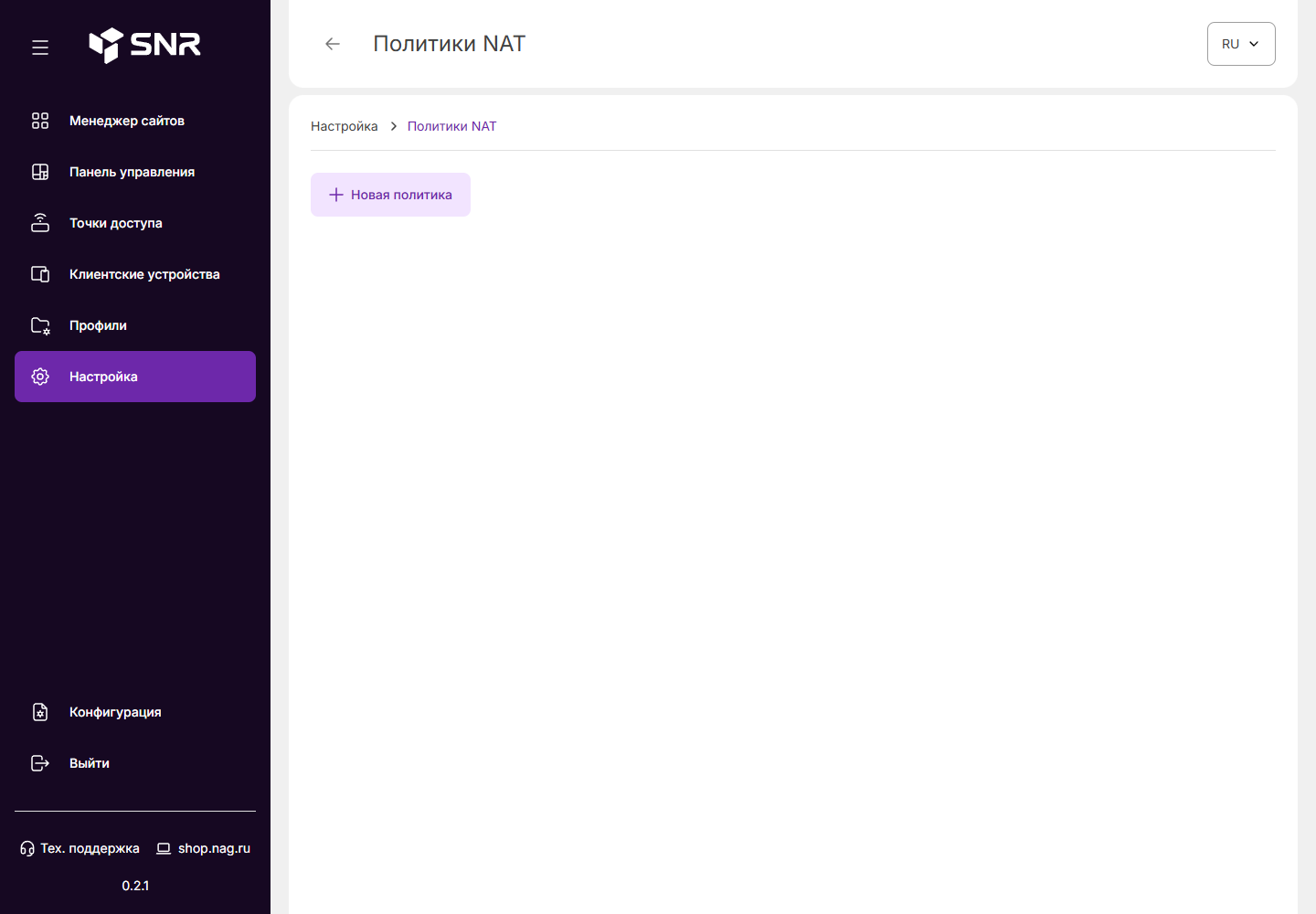

Список NAT-политик

  1. Укажите имя политики.

  2. Укажите VLAN ID для внешней и внутренней зон. Для каждой зоны можно указать несколько VLAN.

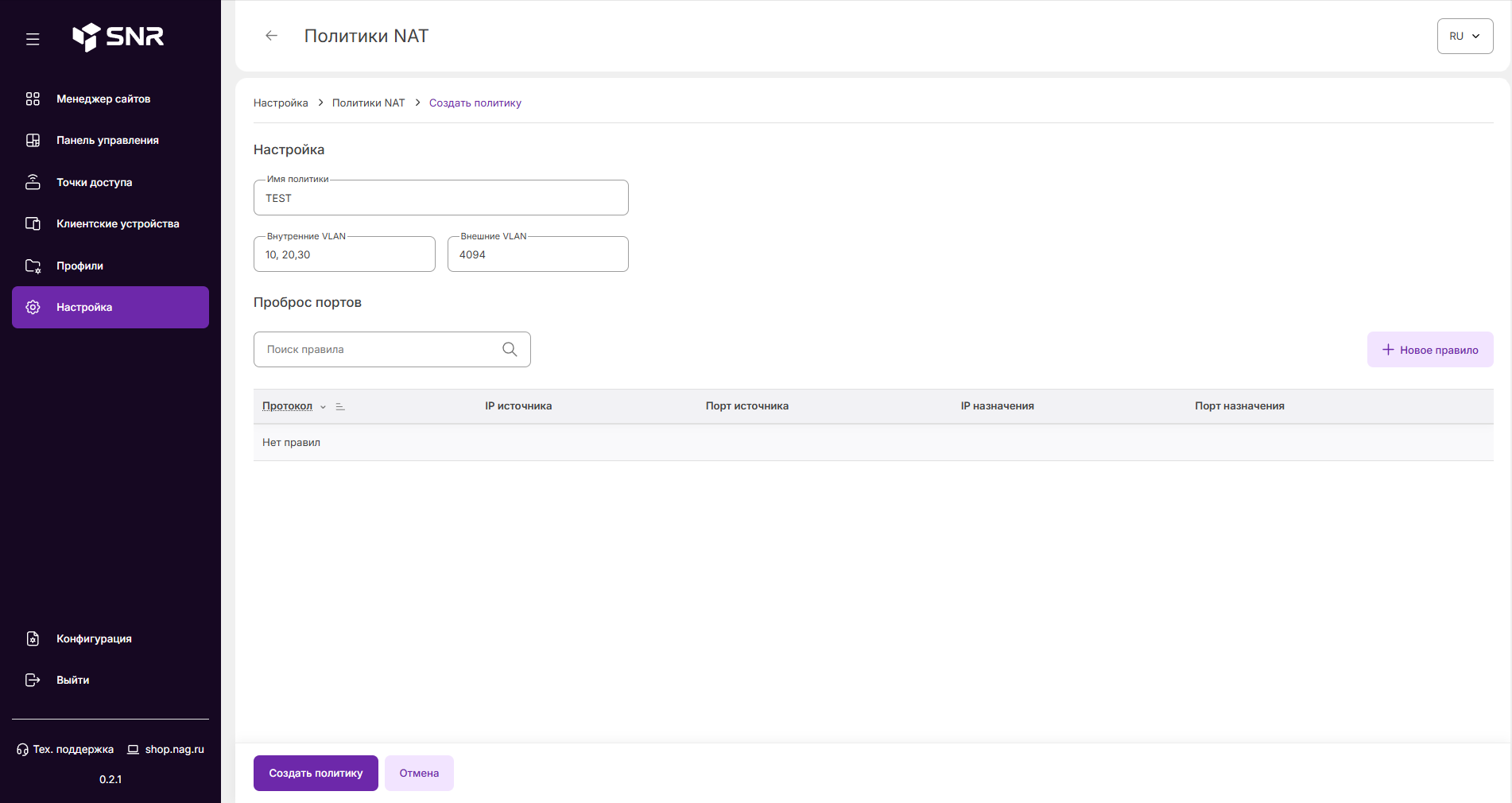

Создание NAT-политики

  1. Для настройки перенаправления портов перейдите к блоку Проброс портов.

  2. Для создания нового правила нажмите Новое правило.

  3. Укажите параметры правила: источник, порт, протокол и адрес назначения.

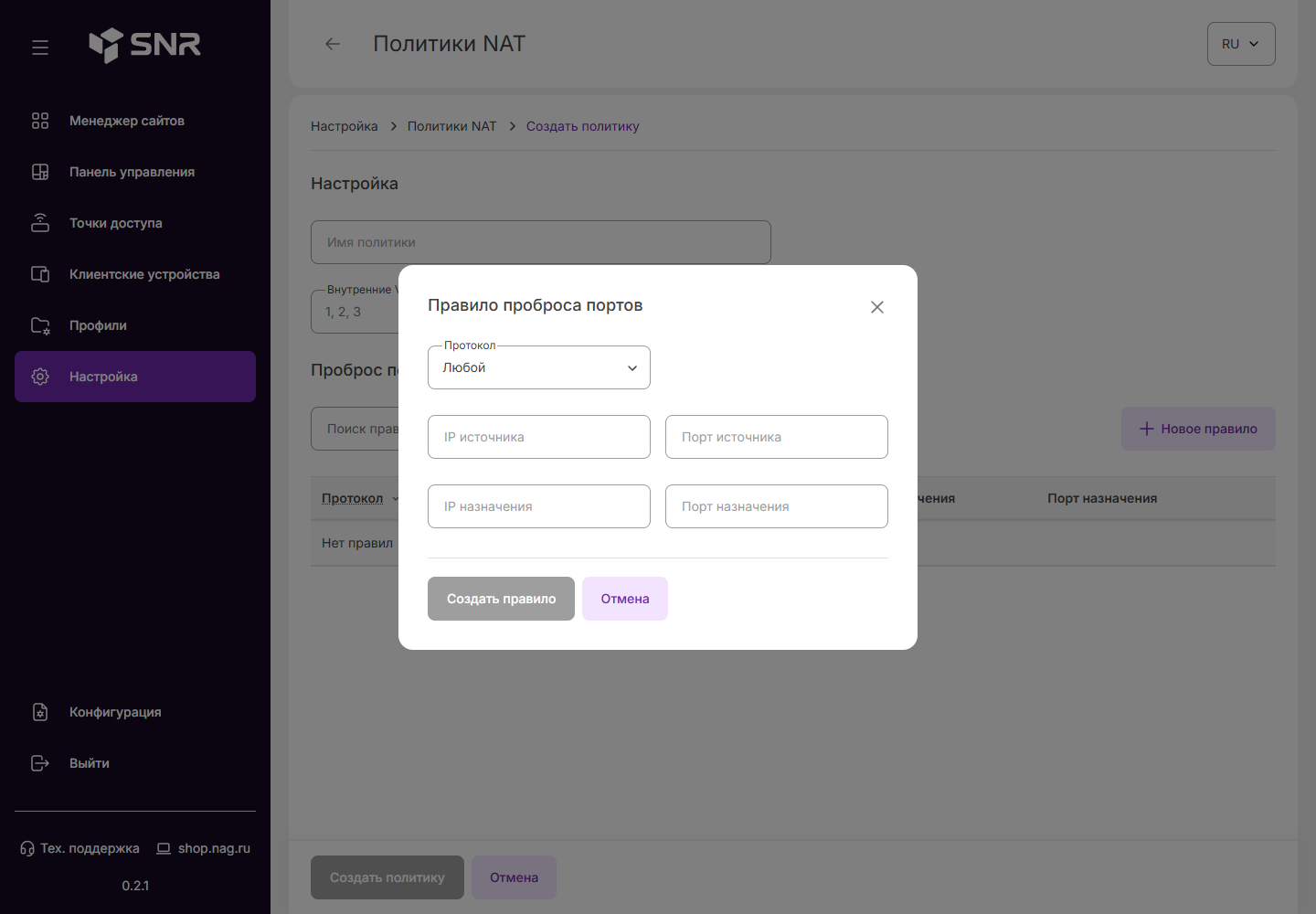

Создание правила проброса портов

  1. Нажмите кнопку Создать политику.

Дублирование и удаление NAT-политики​

Для дублирования или удаления используйте меню с тремя точками на карточке политики.

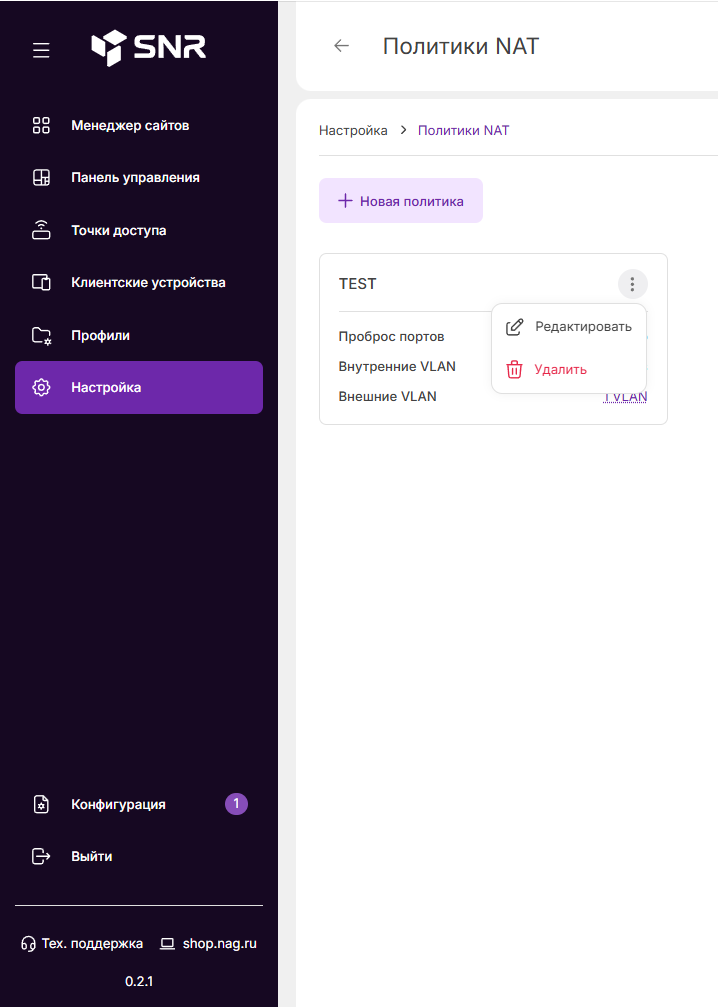

Дублирование или удаление политики

Применение политики на уровне устройства​

  • Политику NAT можно применить только на уровне устррйства.

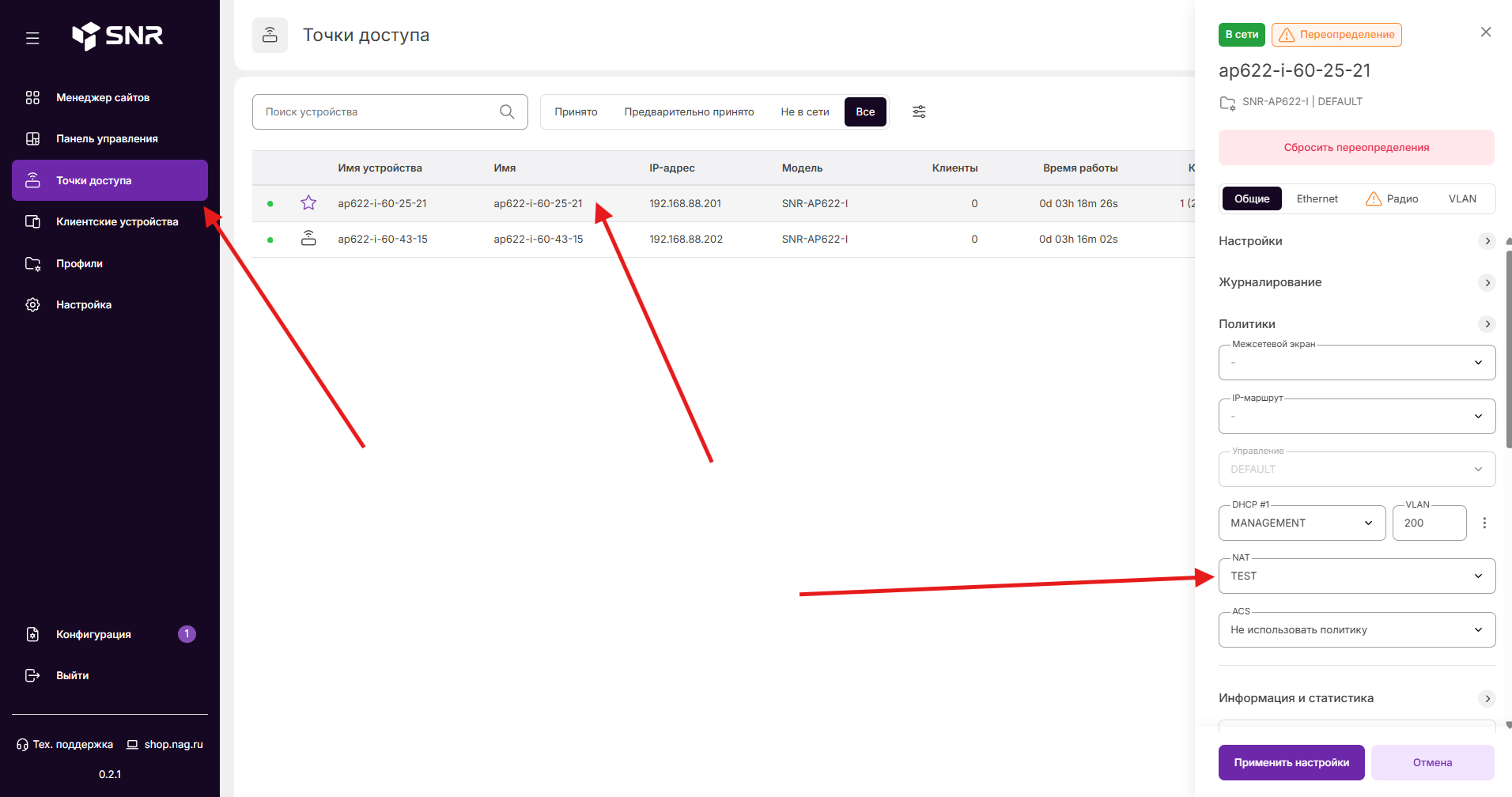

Применение политики​
