How-To Guide: настройка маршрутов IP ROUTE

Введение​

Цель​

Этот документ описывает настройку статических IP маршрутов на Wi-Fi-контроллере SNR Wi-Fi AP.

Аудитория​

Документ предназначен для сетевых администраторов, инженеров и технических специалистов, ответственных за настройку беспроводной сети.

Термины и определения​

Статический IP-маршрут — это вручную заданный постоянный путь для передачи данных между сетями, прописываемый администратором в таблице маршрутизации.

Маршрут определяет, через какой следующий узел (next hop) или интерфейс должны передаваться пакеты для достижения заданной сети.

Обзор и важные замечания​

  • Статические маршруты используются для управления направлением сетевого трафика в тех случаях, когда автоматические протоколы маршрутизации не применяются или не требуются.
  • Статические маршруты не изменяются автоматически и продолжают использоваться до тех пор, пока не будут изменены или удалены администратором.

Подготовка​

Контроллер должен быть предварительно первично настроен - см. Quick Start Guide (добавить ссылку)

Настройка IP маршрутов на контроллере точек доступа​

Настройка через интерфейс командной строки​

Создание IP ROUTE политики​

  1. Перейдите в режим глобальной конфигурации:
configure terminal
  1. Создайте IP ROUTE политику и укажите её имя:
ip route policy (имя)
  1. Задайте основные параметры сети:
ip route xx.xx.xx.xx/xx xx.xx.xx.xx (укажите подсеть IP  и адрес шлюза для этой подсети)

  1. Для удаления параметра используйте аргумент отрицания no:
no ip route xx.xx.xx.xx/xx xx.xx.xx.xx - удаляет указанный маршрут

Пример настройки IP ROUTE политики:

configure terminal

ip route policy POLICY_NAME
 ip route 12.13.14.0/24 192.168.1.10
 ip route 11.12.13.0/24 192.168.100.10
 ip route 8.8.8.8/24 0.0.0.0
  exit

Применение IP ROUTE политики​

Для того что бы route политика заработала необходимо применить её к конкретному устройству или профилю устройств. На устройство или в профиле можно применить только одну ip route политику. Если в профиле применимом к устройству указана политика, а на уровне самого устройства другая, такая ситуация называется override. В этом случае приоритетной считается политика применённая на уровне устройства, и политику маршрутизации определяет именно она.

Применение на уровне профиля.​

  1. Перейдите в режим глобальной конфигурации:
configure terminal
  1. Перейдите в нужный профиль:
profile (ap model) (name)
  1. Примените IP ROUTE политику:
use ip route policy (имя)
  1. Для отмены применения политики используйте:
no use ip route policy (имя)
  1. Примените настройки и сохраните их в память:
commit write

Пример применения политики:

profile snr-ap622-i DEFAULT
 use ip route policy Guest_lighthouse
 commit write

Применение политики на уровне устройства​

  1. Перейдите в режим глобальной конфигурации:
configure terminal
  1. Перейдите в режим конфигурации нужного устройства:
device (ID устройства)
  1. Примените IP ROUTE политику:
use ip route policy (имя)
  1. Для отмены применения политики используйте:
no use ip route policy (имя)
  1. Примените настройки и сохраните их в память:
commit write

Пример применения политики:

device ap622-i-63-41-86
 use ip route policy Guest_lighthouse
 commit write

Настройка через веб-интерфейс​

Создание DHCP-политики​

  1. Подключитесь к устройству. См. Быстрый старт.

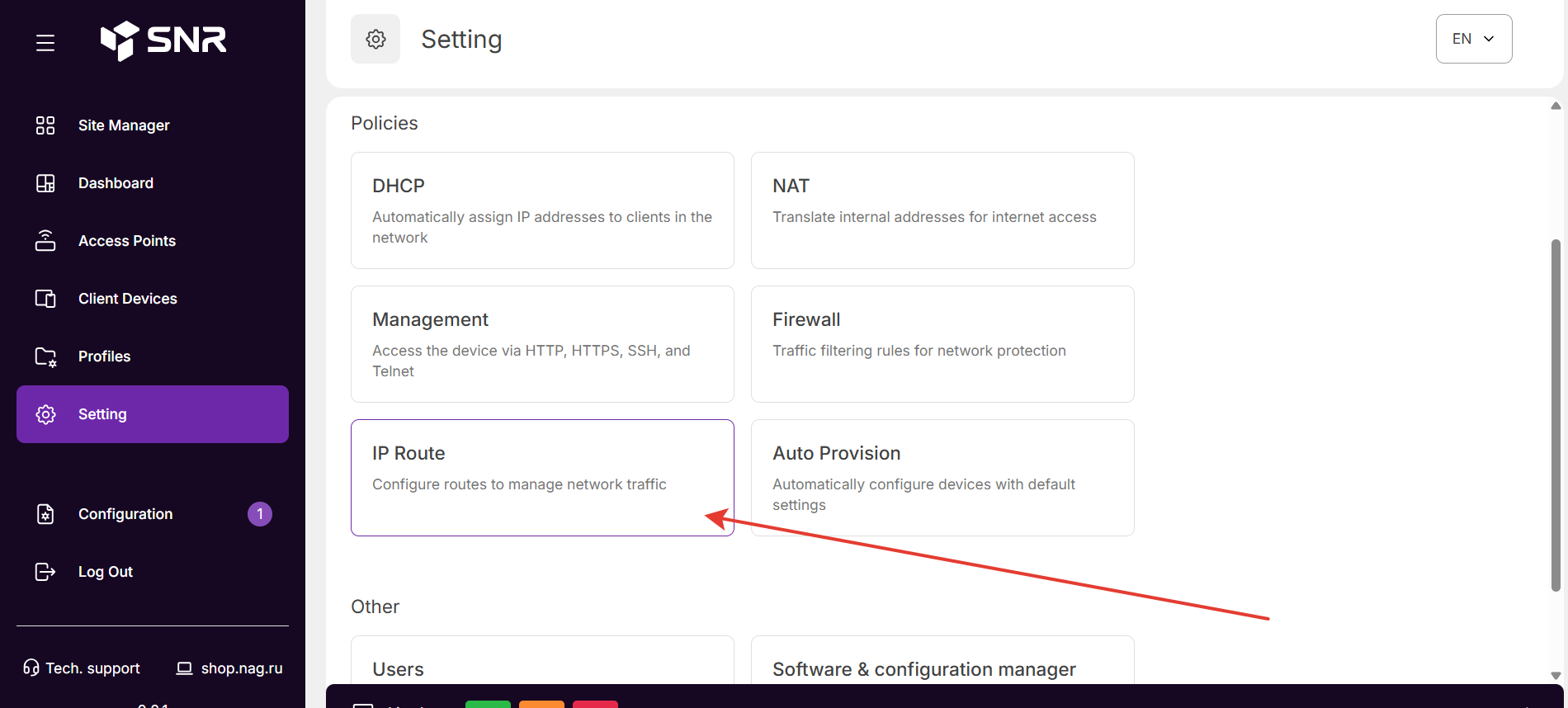

  2. Перейдите в раздел настройки политик IP Route

Раздел IP Route-политики

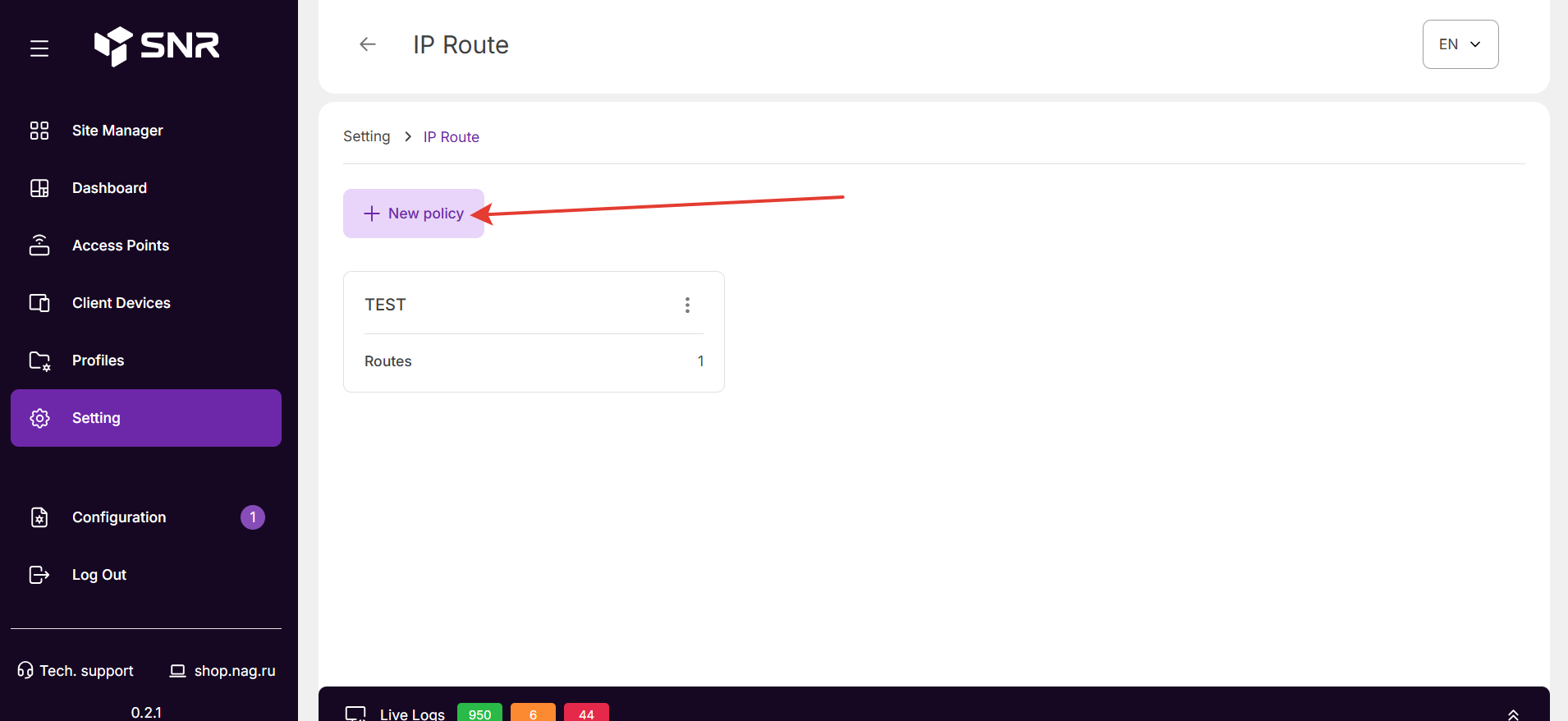

  1. Создайте новую политику или откройте существующую для редактирования.

Добавление новой IP Route-политики

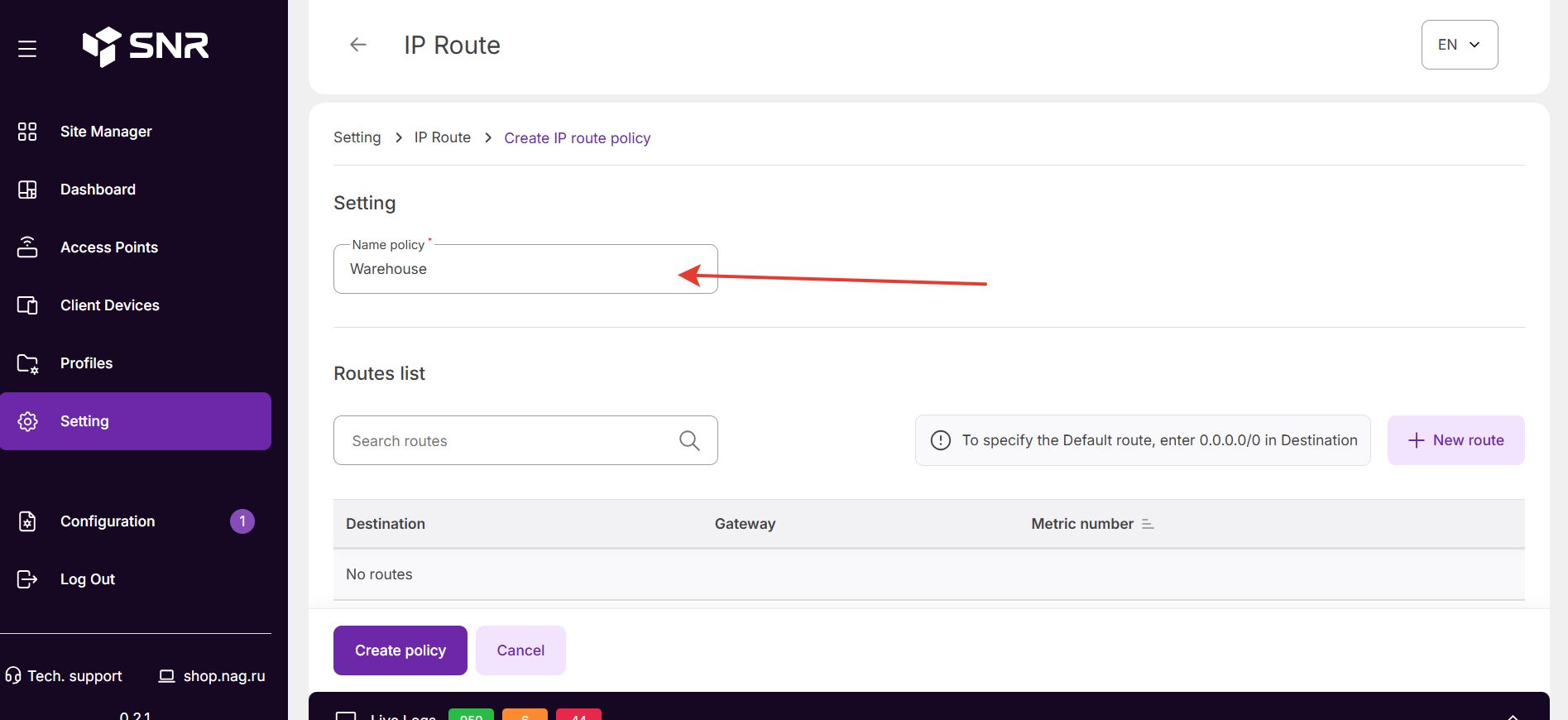

  1. Укажите имя политики.

Добавление имени для IP Route-политики

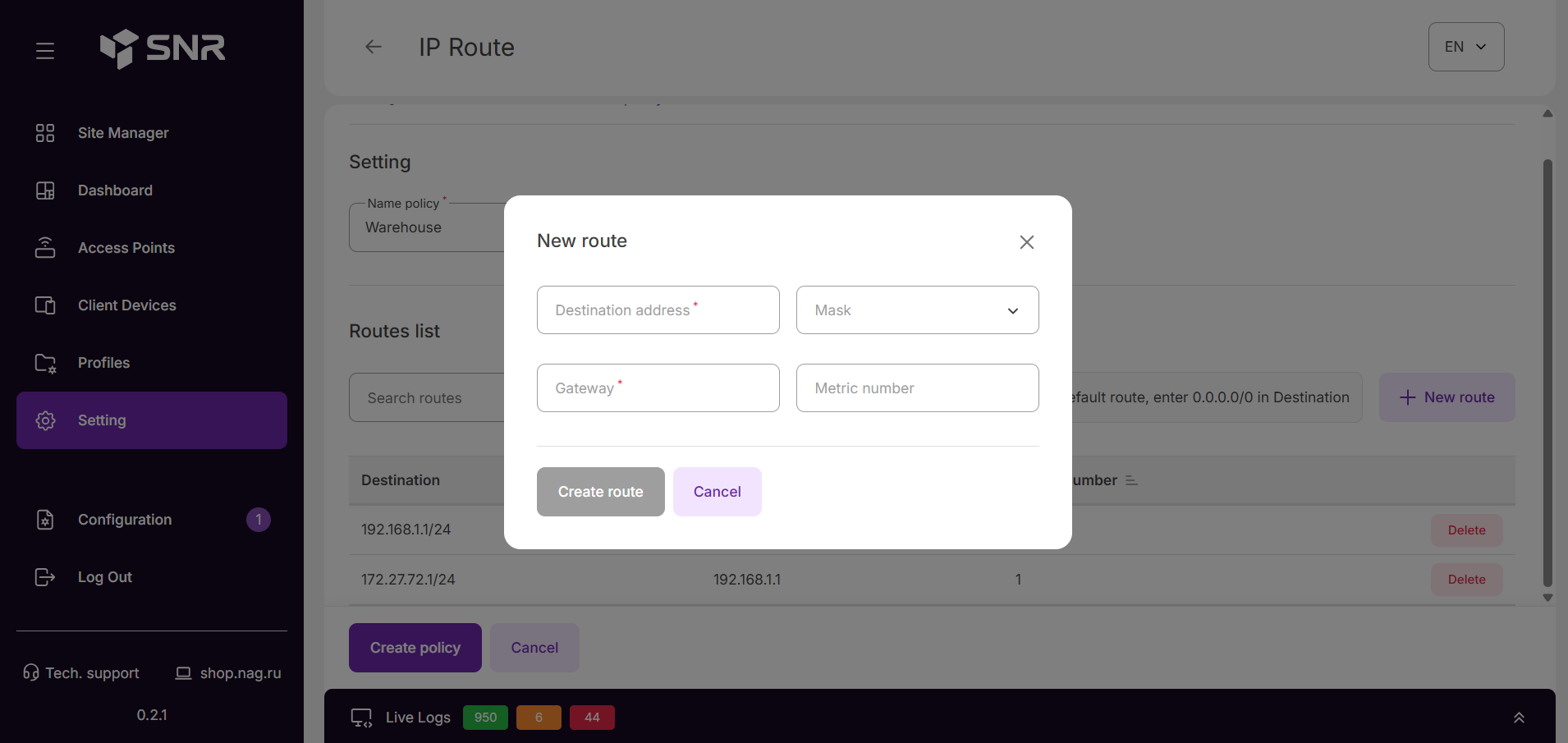

  1. Добавьте маршруты:

добавление маршрутов для IP Route-политики

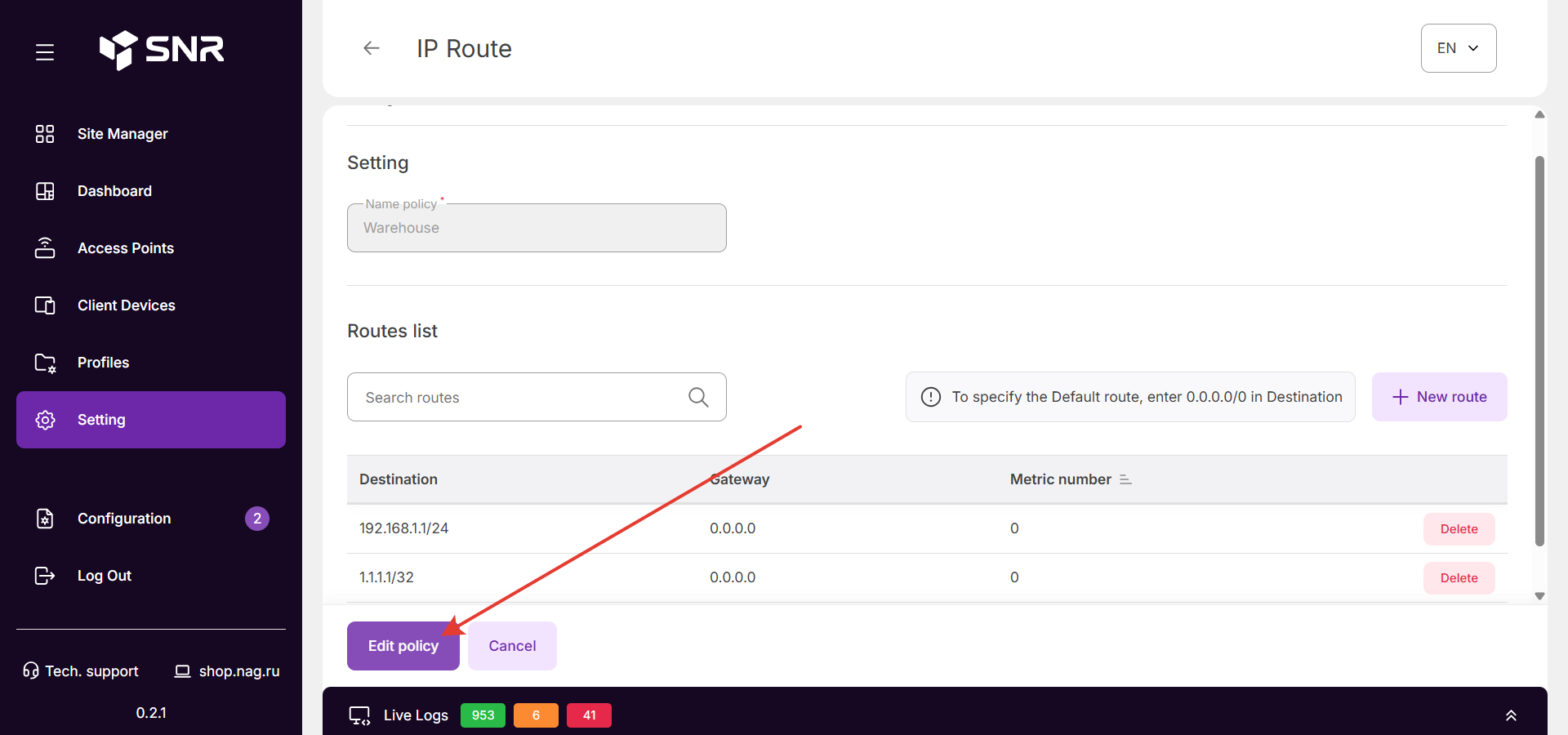

  1. Сохраните политику.

Сохранение изменений в IP Route политике

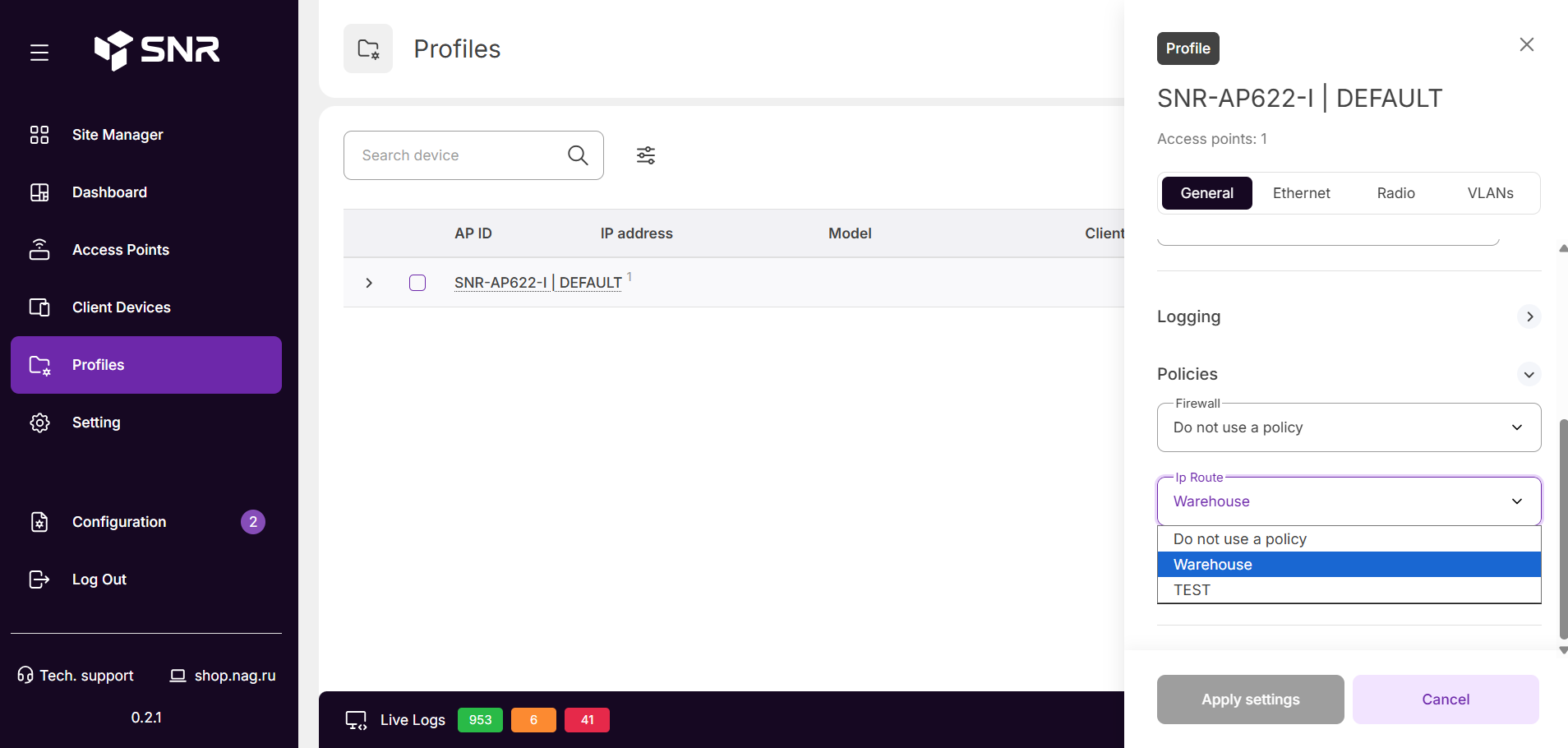

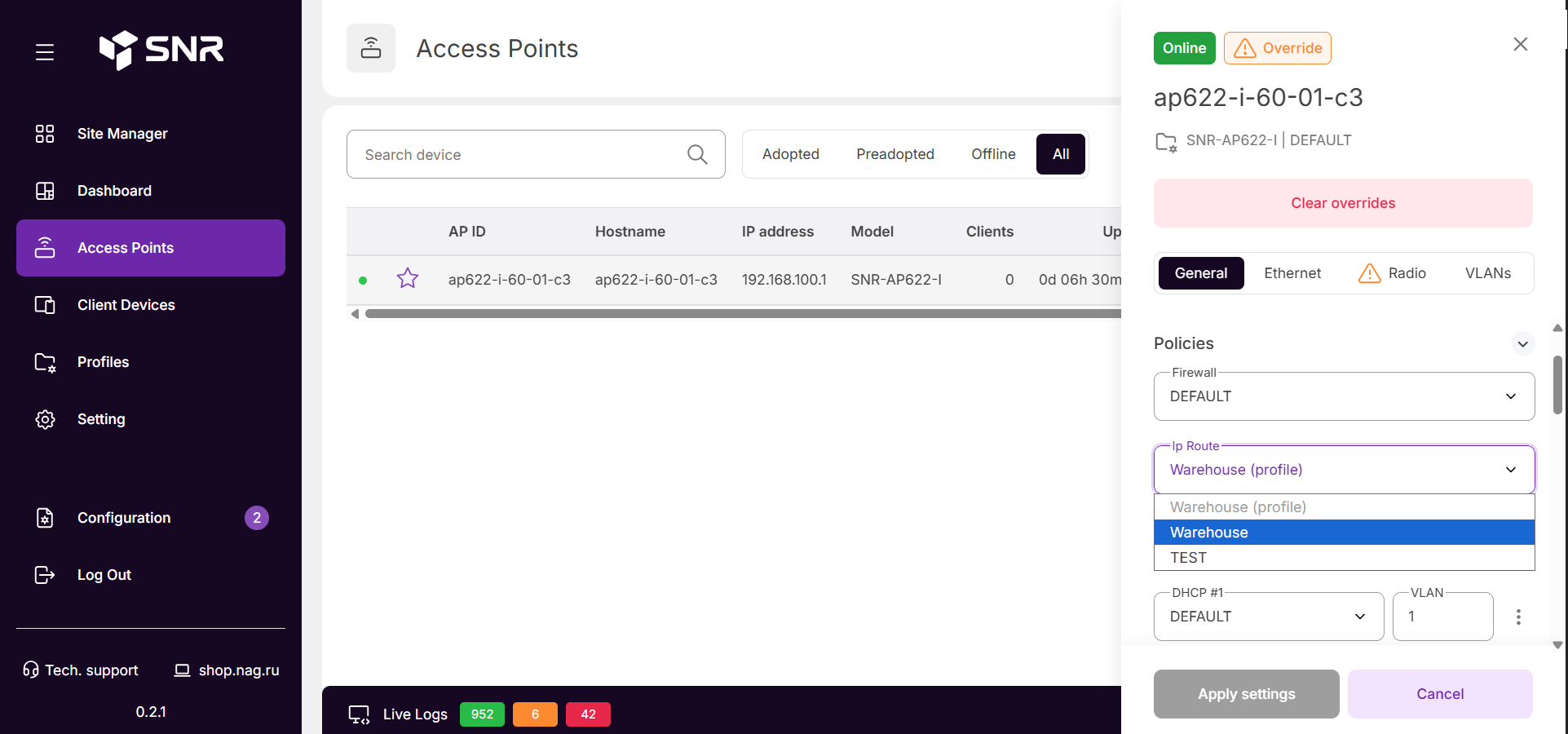

  1. Перейдите к настройкам профиля или устройства и примените созданную политику IP Route.

Применение IP Route политики на уровне Profile Применение IP Route политики на уровне Device

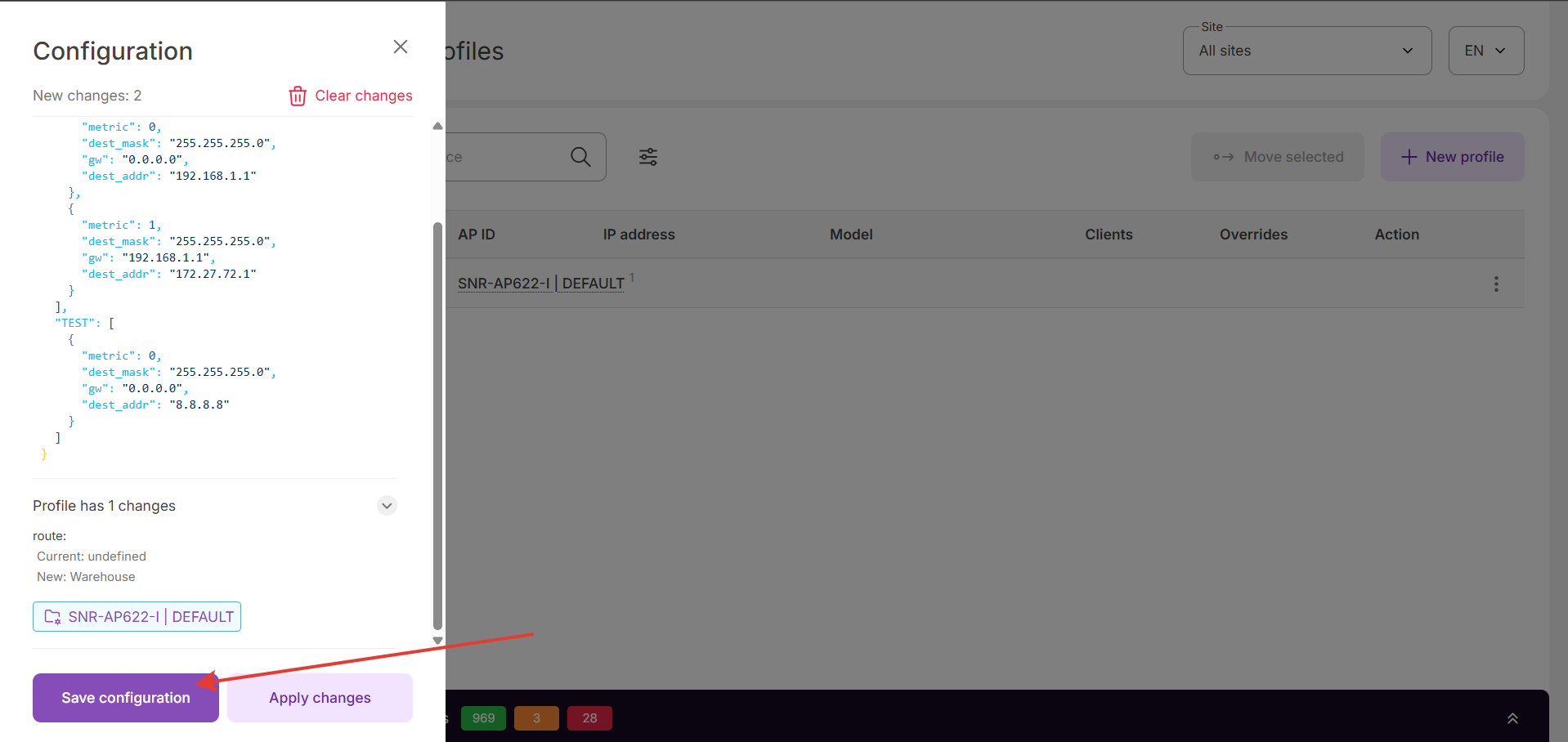

  1. Примените конфигурацию.

Сохранение изменений для IP Route политики
