How-To Guide: AutoProvision — правила автоматической настройки точек доступа при подключении к контроллеру

Введение​

Цель​

Этот документ описывает работу механизма автоматической настройки точек доступа при подключении к контроллеру SNR Wi-Fi.

Аудитория​

Документ предназначен для сетевых администраторов, инженеров и технических специалистов, ответственных за настройку беспроводной сети.

Термины и определения​

AutoProvision — механизм автоматического назначения настроек для принятой точки доступа.

Обзор и важные замечания​

  • AutoProvision срабатывает для точки только один раз — при её принятии под управление контроллера.

Подготовка​

  1. Для удобства развёртывания подготовьте политику AutoProvision до принятия точек под управление контроллера.

  2. На контроллере создайте необходимые объекты Profile и Site.

  3. После создания политику необходимо применить на контроллере. Одновременно может быть применена только одна политика.

Логика работы политики AutoProvision​

  • Политика содержит нумерованный набор правил с критериями применения и значениями, которые назначаются точке при совпадении.

  • Политика последовательно обрабатывает правила по порядку: от меньшего номера к большему.

  • Срабатывает только одно правило — первое совпавшее.

Создание политики и настройка правил AutoProvision​

Настройка через интерфейс командной строки​

  • Создайте политику или перейдите в существующую:
configure terminal
 auto provision policy (name)
  • В контексте созданной политики создайте правило и укажите его порядковый номер:
 rule (number)
  • Укажите критерий и значение, по которому правило будет применяться:
 any            Match any AP
 ip-address     Match by IP-address of AP
 mac-address    Match by MAC-address of AP
 model          Match by model of AP
 serial-number  Match by serial number of AP
  • После аргумента action укажите значения, которые будут применены к точкам при совпадении критериев:
 profile (модель) (имя)

 site (имя)
  • При необходимости удаления правила используйте аргумент отрицания no
no rule (номер)
  • Примените политику к контроллеру на уровне устройства:
self
 use auto provision policy (имя)
  • Пример готовой политики:
auto provision policy TEST
 rule 10 ip-address 192.168.1.10-192.168.1.20 action profile snr-ap622-i OFFICE site MAIN-OFFICE
 rule 20 ip-address 192.168.2.10-192.168.2.20 action profile snr-ap622-i WAREHOUSE site WAREHOUSE
 rule 950 any action profile snr-ap622-i DEFAULT site DEFAULT-SITE

Настройка через веб-интерфейс​

  • На вкладке настроек перейдите в карточку Auto Provision.

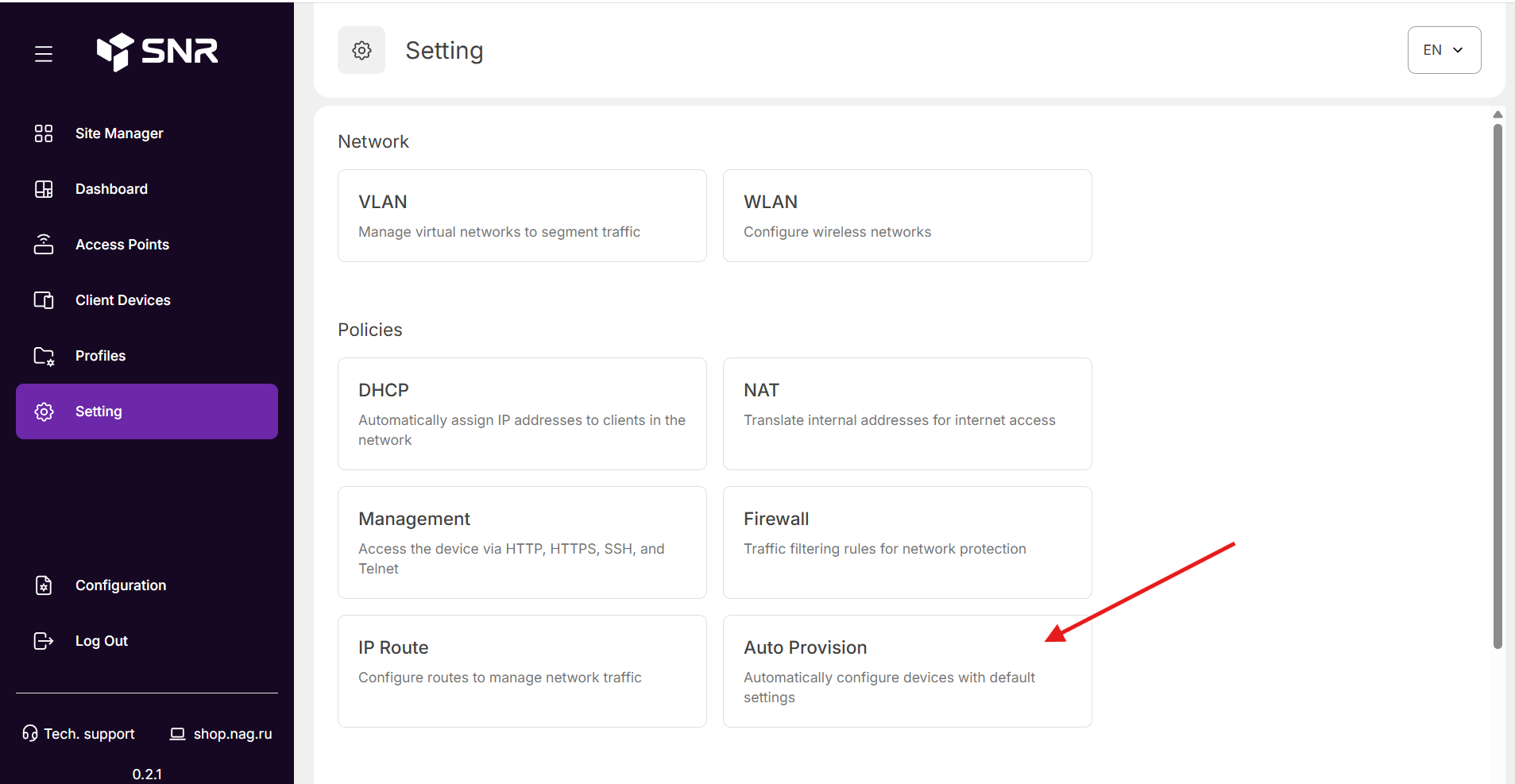

Раздел политики Auto Provision

  • Перейдите в существующую политику или создайте новую.

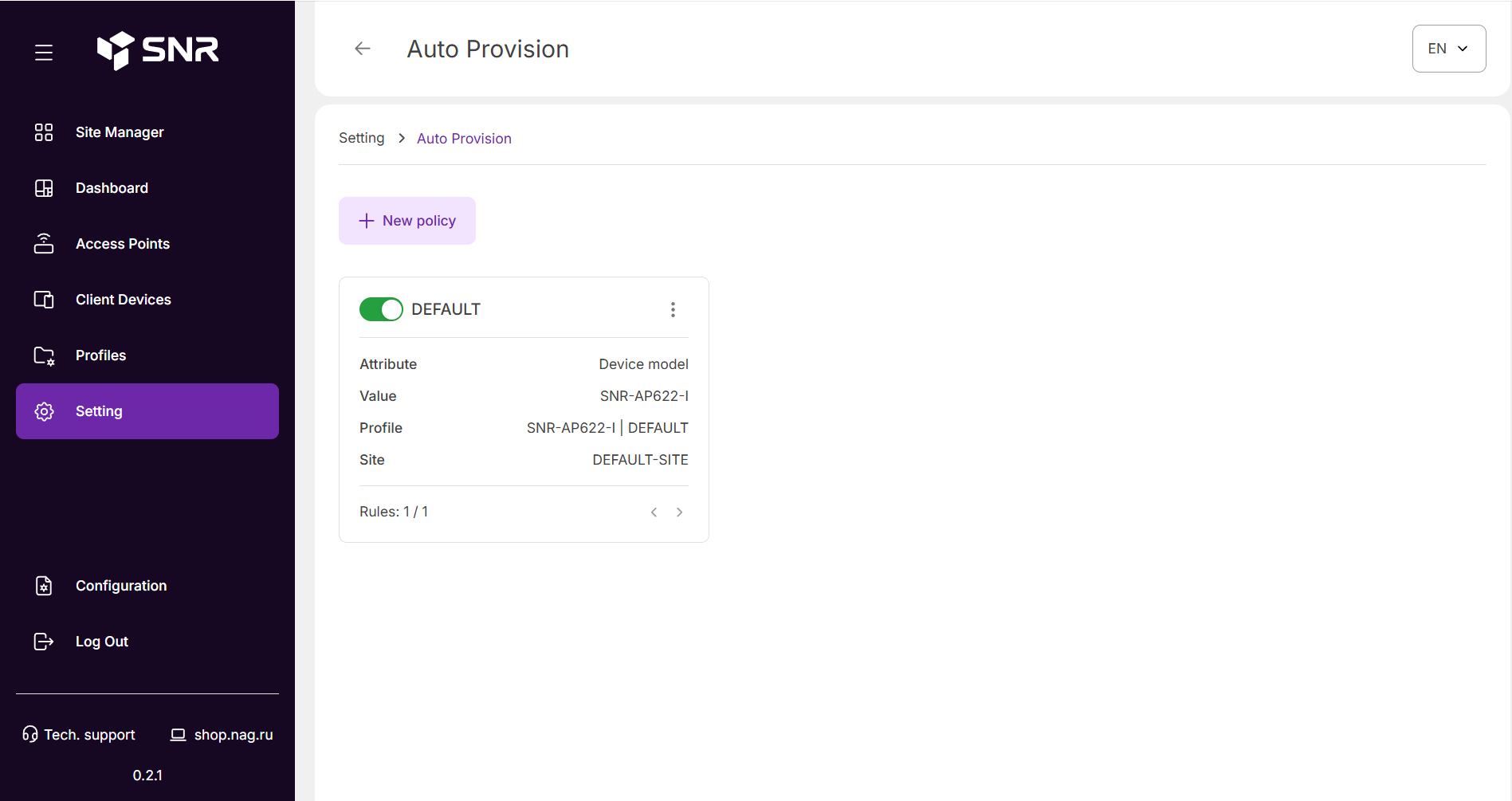

Создание политики Auto Provision

  • Создайте новое правило или отредактируйте существующее.

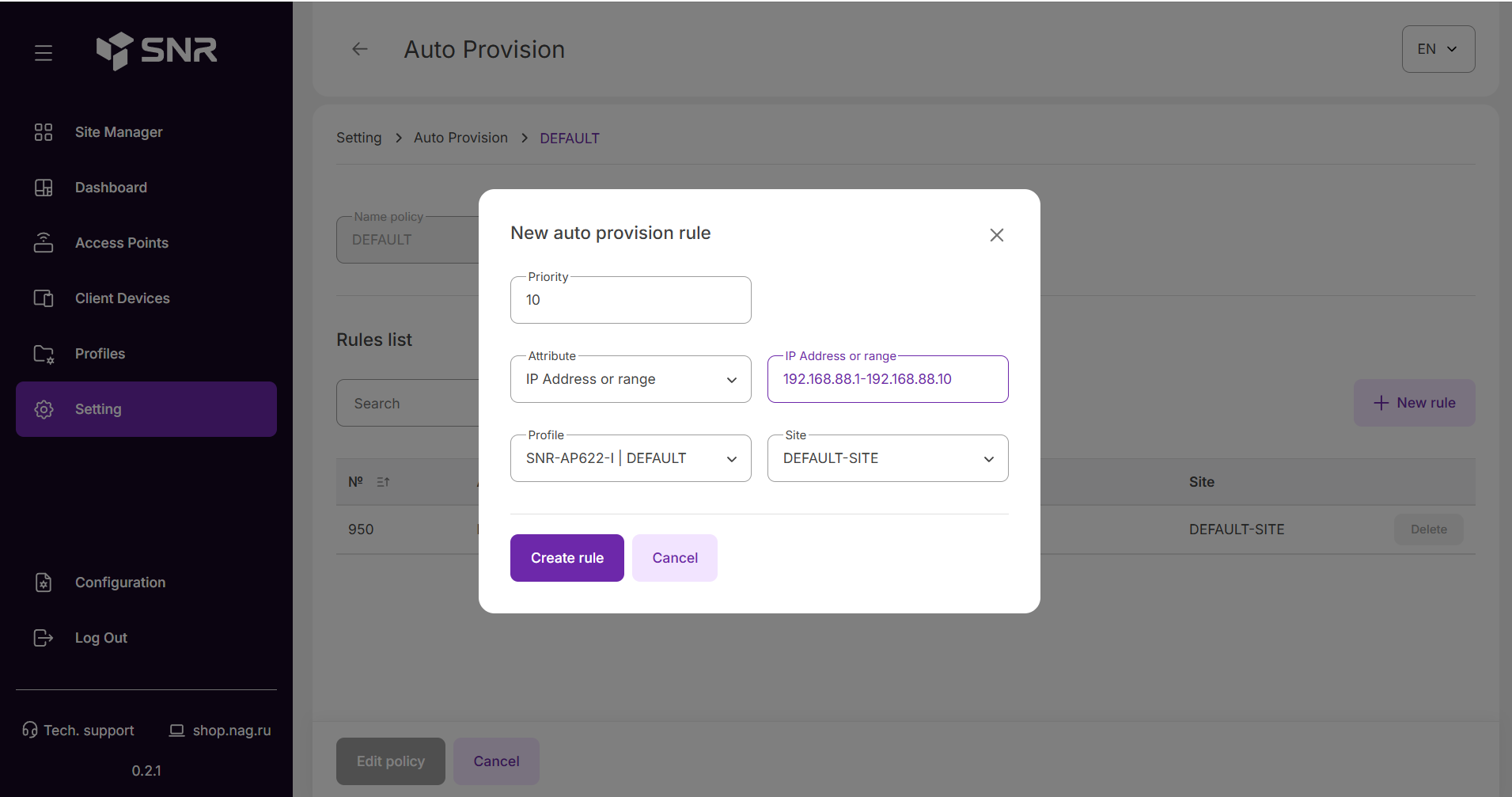

Создание правила Auto Provision

  • При необходимости удалите правило из политики.

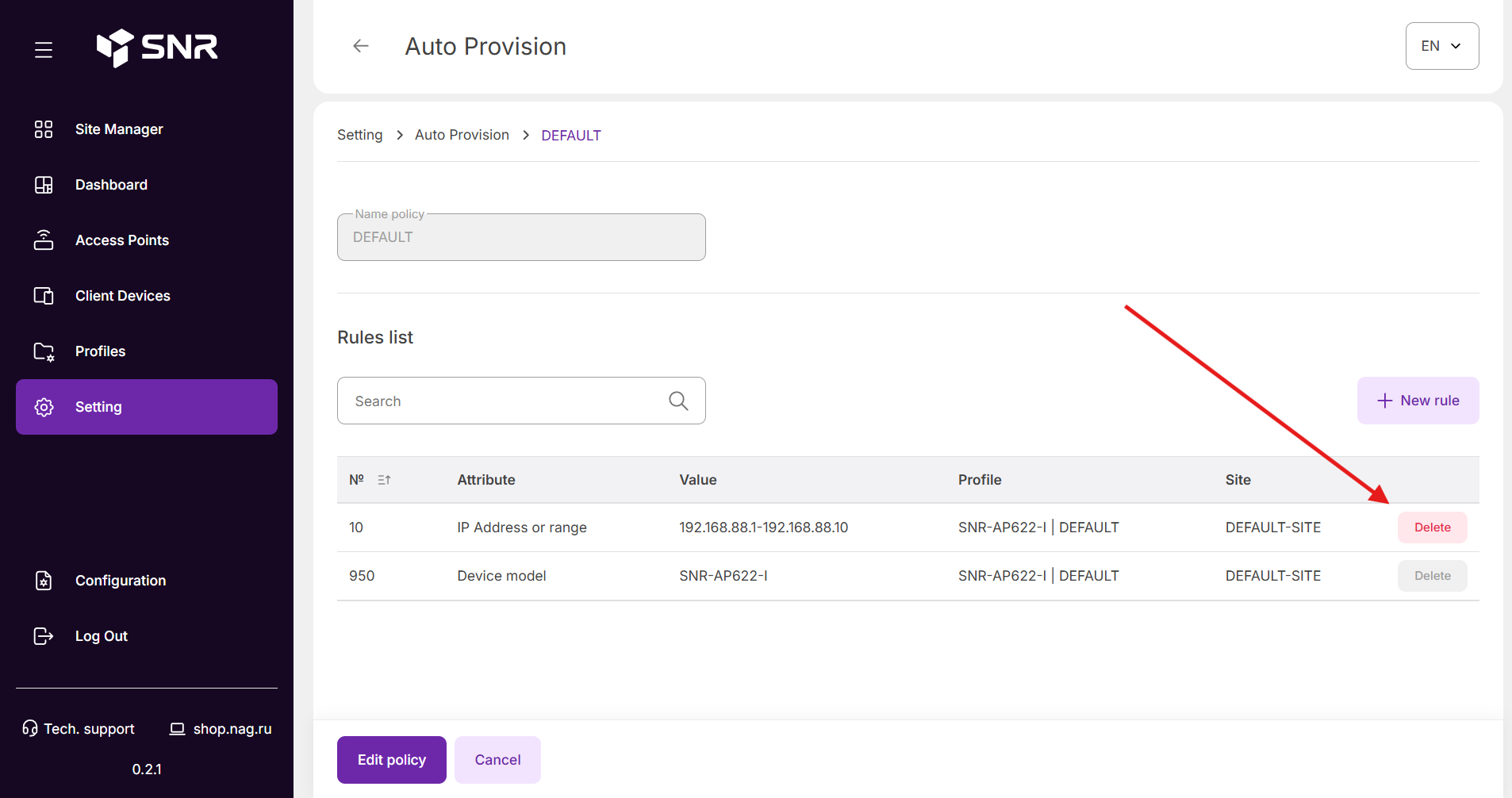

Удаление правила Auto Provision

  • Примените политику. На контроллере единовременно может быть применена только одна политика.

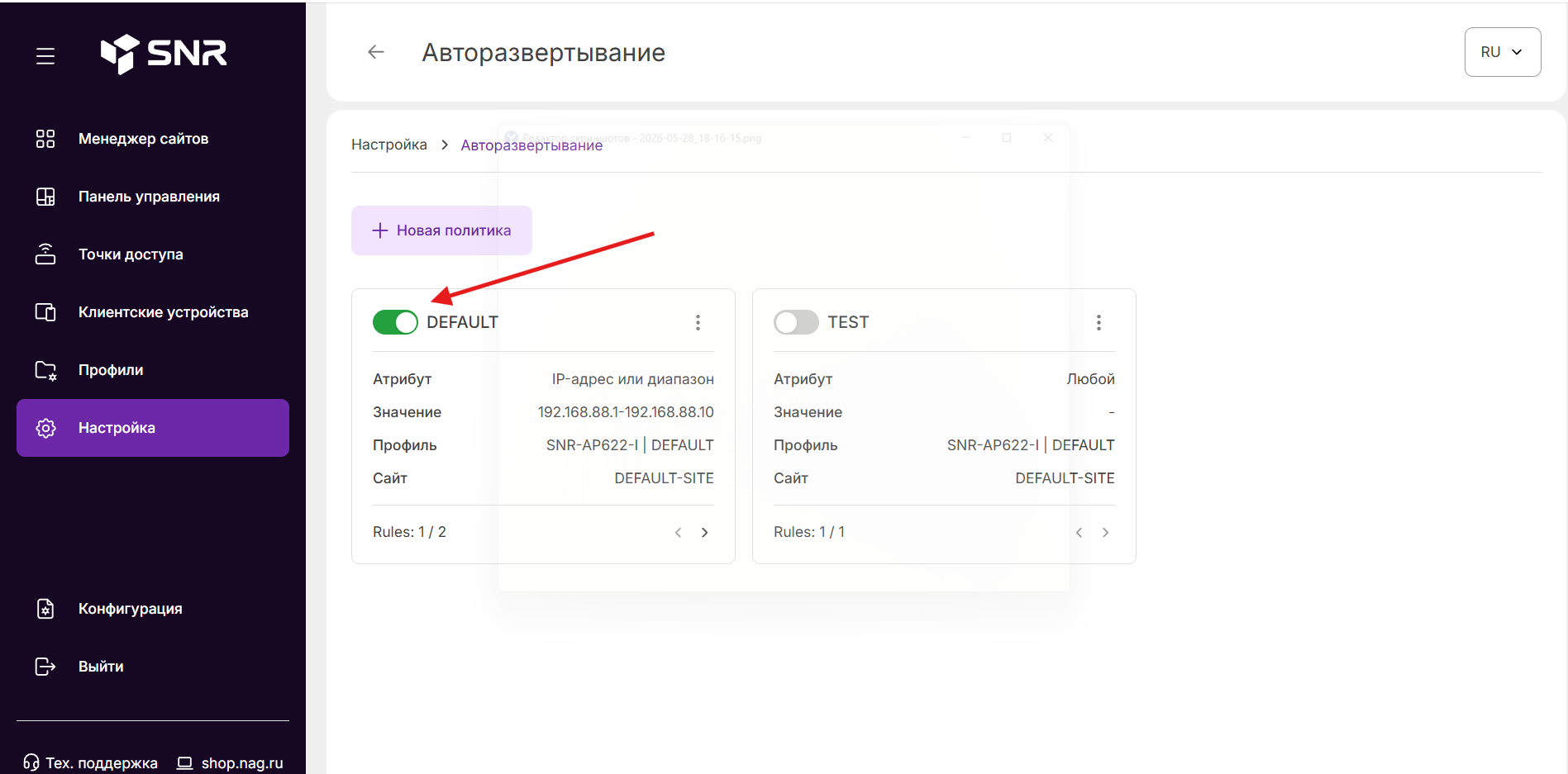

Активация политики Auto Provision

Справочная информация​

Ссылки на документацию и полезные ресурсы:

Подключение точек доступа к контроллеру
