Диагностические утилиты Ping, Traceroure, Iperf3

Общие сведения о Ping, Traceroute, iPerf3 Ping — утилита, отправляющая ICMP Echo Request пакеты на заданный хост с целью проверки IP-связности. От заданного хоста ожидает ICMP Echo Reply. В случае если Reply пришёл, утилита Ping сообщает, что связность есть. Если Reply нет, это не всегда говорит о том, что хост недоступен, возможно ICMP был заблокирован по пути либо на целевом хосте.

Traceroute — утилита, используемая для определения маршрута следования (хоп за хопом) к целевому хосту и времени ответа от каждого из хопов. Утилита отправляет IP-пакеты в сторону заданного хоста с TTL 1, каждый следующий отправленный пакет будет с TTL на 1 больше, чем предыдущий. Маршрутизатор, получивший пакет с TTL 1, отбрасывает его и отправляет на адрес источника ICMP с кодом 11 (Time-to-live exсeeded). Из полученных пакетов Traceroute строит свой отчёт.

iPerf3 — утилита, позволяющая проводить проверку проходимости определённого объёма данных через канал связи. Параметры передаваемого трафика, такие как класс (ToS) обслуживания, протокол (UDP/TCP), продолжительность нагрузки, могут гибко меняться. Перед началом теста iPerf3 клиент и сервер обмениваются параметрами передачи (length, protocol, bandwidth, duration), далее происходит передача пакетов (сам тест) согласно переданным параметрам.

Примеры использования Ping, Traceroute, iPerf3 на серии SNR-S5xxx

к сведению

На серии SNR-S5xxx поддерживается работа данных утилит только с IPv4 адресами.

Ping Стандартная отправка echo-пакетов на хост с IP-адресом 192.168.1.2:

ping 192.168.1.2

При вводе следующей команды коммутатор отправит 20 echo-пакетов с 15 байтами данных в поле Data на хост 192.168.1.2, при этом интервал между пакетами будет 100 мс:

ping 192.168.1.2 interval 100 size 15 count 20

Traceroute

Стандартный запуск Traceroute для заданного хоста:

traceroute 192.168.1.2

Ключ hops задаст максимальное число шагов, после после которого Traceroute прекратит попытки связаться с указанным хостом. Значение hops может быть от 1 до 255:

traceroute 192.168.1.2 hops <N>

iPerf3 клиент

Запуск теста при дефолтных настройках будет длительностью 10 сек и скоростью передаваемого трафика 10 Мбит/с по протоколу TCP. Трафик пойдёт в направлении от клиента на сервер:

iperf3 192.168.1.2

Ключ reverse указывает, что данные должны идти от сервера в сторону клиента:

iperf3 192.168.1.2 reverse

Ключ time указывает время теста в секундах:

iperf3 192.168.1.2 time <10-600>

Ключ bandwidth указывает передаваемую нагрузку Мбит/c:

iperf3 192.168.1.2 bandwidth <1-12>

Ключ tos указывает тип обслуживания пакета:

примечание

На промежуточных устройствах необходимо доверие меткам QoS.

iperf3 192.168.1.2 tos <0-255>

Ключ proto указывает транспортный протокол для трафика UDP или TCP:

iperf3 192.168.1.2 proto {udp | tcp}

Ключи можно группировать либо вводить все сразу. Следующая команда запустит тест на 20 секунд, используя протокол UDP:

iperf3 192.168.1.2 time 20 proto udp

Ключ length задаёт пространство буфера в байтах, в которое будут попадать пакеты, для чтения и записи:

iperf3 192.168.1.2 length <1000-128000>

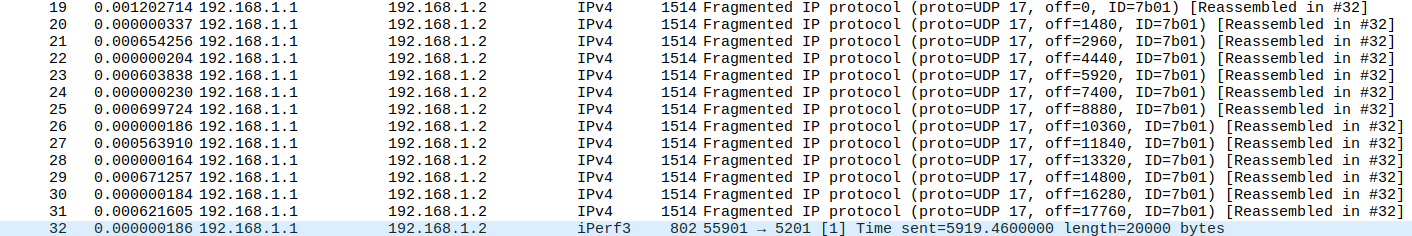

При вводе данной команды iPerf3 клиент будет отправлять порции UDP данных размером 20000 байт, разбив их на число пакетов максимально возможным образом, задействовав MTU линка. В нашем случае MTU равен 1500:

iperf3 192.168.1.2 length 20000 proto udp

При вводе команды iPerf3-клиент будет отправлять порции TCP данных 1600 байт разбив их на число пакетов максимально возможным образом задействовав MTU линка:

iperf3 192.168.1.2 length 1600 proto tcp

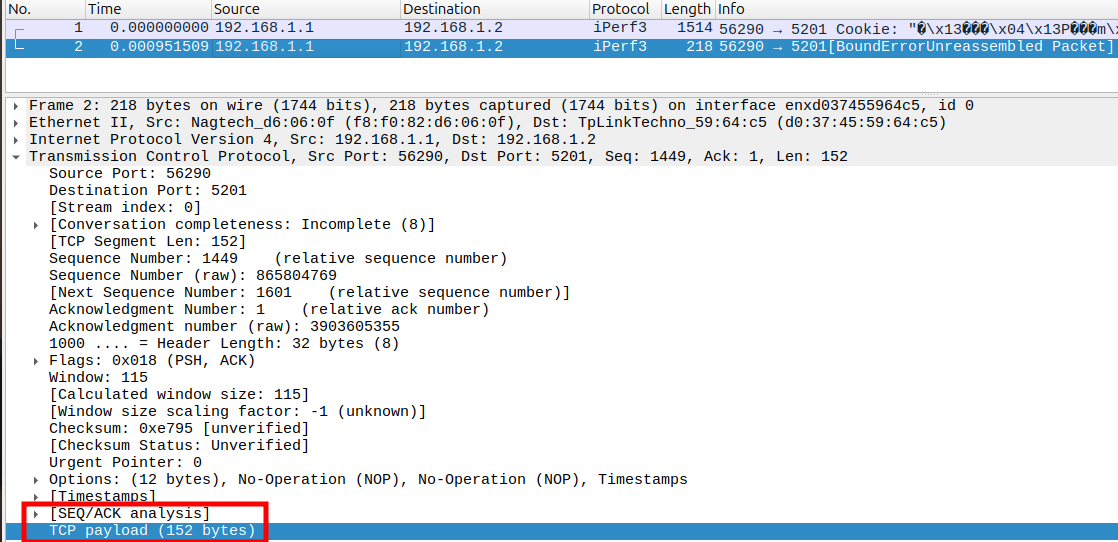

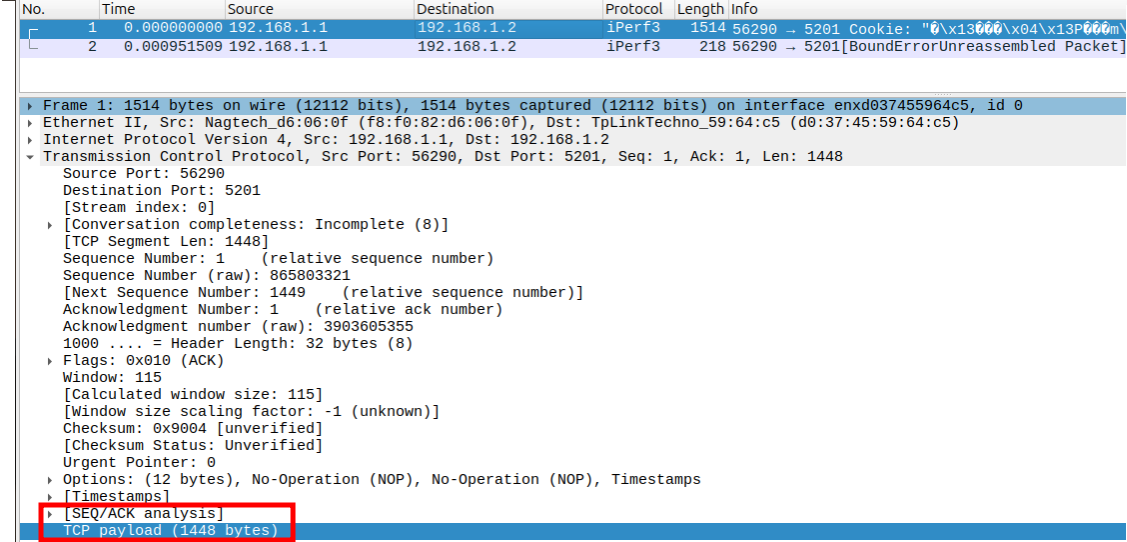

При MTU канала связи в 1500 байт одна порция данных(length) 1600 байт разобьётся на 2 пакета с TCP payload 1448 байт и 152 байт:

предупреждение

Для измерения пропускной способности со скоростью выше 10 Мбит/сек в обычном режиме или выше 5 Мбит/сек в reverse-режиме необходимо увеличить значение cpu-rx-ratelimit protocol local-ip.

Для обычного режима — 650. Воспользуйтесь командой:

cpu-rx-ratelimit protocol local-ip 650

Для режима reverse — 1200. Воспользуйтесь командой:

cpu-rx-ratelimit protocol local-ip 1200

После завершения работы с утилитой iPerf3 необходимо вернуть значение по умолчанию командой: no cpu-rx-ratelimit protocol local-ip.
